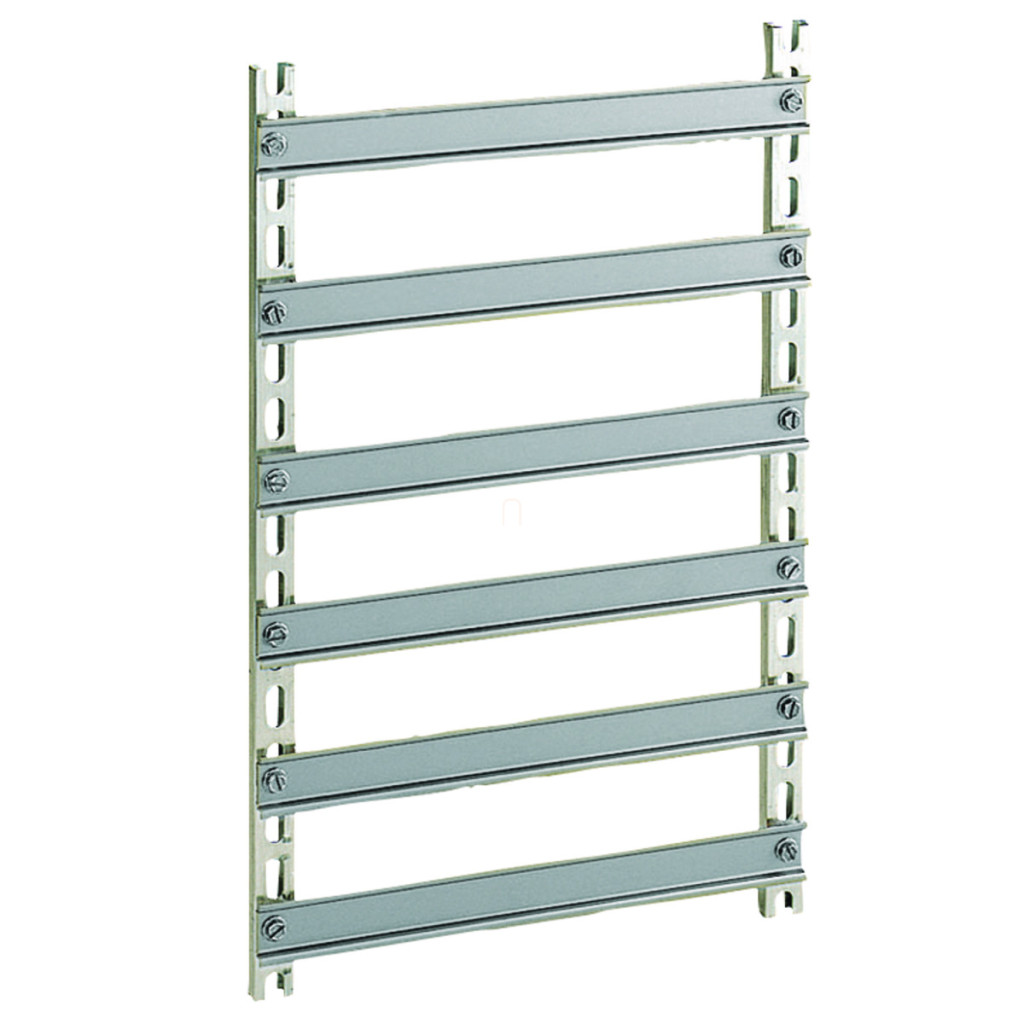

Schneider Electric NSYMD128 este un cadru simetric de montare pe șină DIN, conceput special pentru dulapuri de distribuție cu dimensiunile H1200xL800mm. Acest cadru de montare practic și multifuncțional face parte din gama de produse Schneider Electric PanelSeT și este ideal pentru diverse soluții de instalare electrică în care este necesară o dispunere precisă, stabilă și bine organizată. Modelul NSYMD128 are 7 șine DIN cu un design simetric, oferind flexibilitate maximă pentru montarea diverselor componente. Structura este formată din două profile verticale din aluminiu pe care sunt montate cele 7 șine DIN din oțel. Această configurație permite montarea eficientă a unui număr semnificativ de dispozitive electrice, cum ar fi întrerupătoare miniaturale, relee, blocuri terminale și alte dispozitive modulare. Cadrul este compatibil cu carcasele din seriile PanelSeT CRN, PanelSeT S3D și PanelSeT PLM, ceea ce îl face aplicabil pe scară largă în diverse medii și aplicații industriale. Cadrul de montare are mai multe opțiuni de montare, oferind o mare flexibilitate în timpul instalării. Poate fi înșurubat direct pe știfturile din spate sau montat cu elemente de fixare. Reglarea fină este asigurată de șine glisante de tip NSYSDCR cu pas de 12,5 mm. Dimensiunile reale ale cadrului sunt: 1152,4 mm înălțime (nominală 1200 mm), 750 mm lățime (nominală 800 mm) și 30 mm adâncime. Aceste dimensiuni precise ajută la planificarea și execuția cu acuratețe, asigurând o potrivire adecvată în dulapurile țintă. În ceea ce privește calitatea materialelor, produsul NSYMD128 are profile verticale din aluminiu și șine din oțel, ceea ce garantează o durată lungă de viață și o capacitate de încărcare ridicată.
Schneider Electric Spacial CRN - NSYMD128 - Cadru de montare pe șină DIN H1200XW800 7P date tehnice
Caracteristici generale
Aplicație: Multifuncțional
Familia de produse: PanelSeT
Tipul produsului sau al componentei: Cadru de montare
Categorie accesoriu/piesă separată: Accesoriu de montare
Tip șină: DIN simetrică
Dimensiuni nominale dulap: -
Caracteristici structurale
Suport de montare: Distanțier, Montare directă pe pini posteriori, Glisieră în trepte
Compatibilitate cu familia de produse: PanelSeT CRN, PanelSeT S3D, PanelSeT PLM
Componența sculei: Elemente de fixare, 2 profile verticale, 7 șine DIN
Cantitate per set: 1 set
Informații suplimentare
Material: Profile verticale: aluminiu, Șină: oțel
Metodă de fixare: Înșurubat pe știfturi posterioare, Cu element de fixare
Reglabilitate: Pe NSYSDCR... tip șine glisante, pas de 12,5 mm
Dimensiuni
Înălțime: Reală: 1152,4 mm, nominală: 1200 mm
Lățime: nominală: 800 mm, efectivă: 750 mm
Adâncime: efectivă: 30 mm
