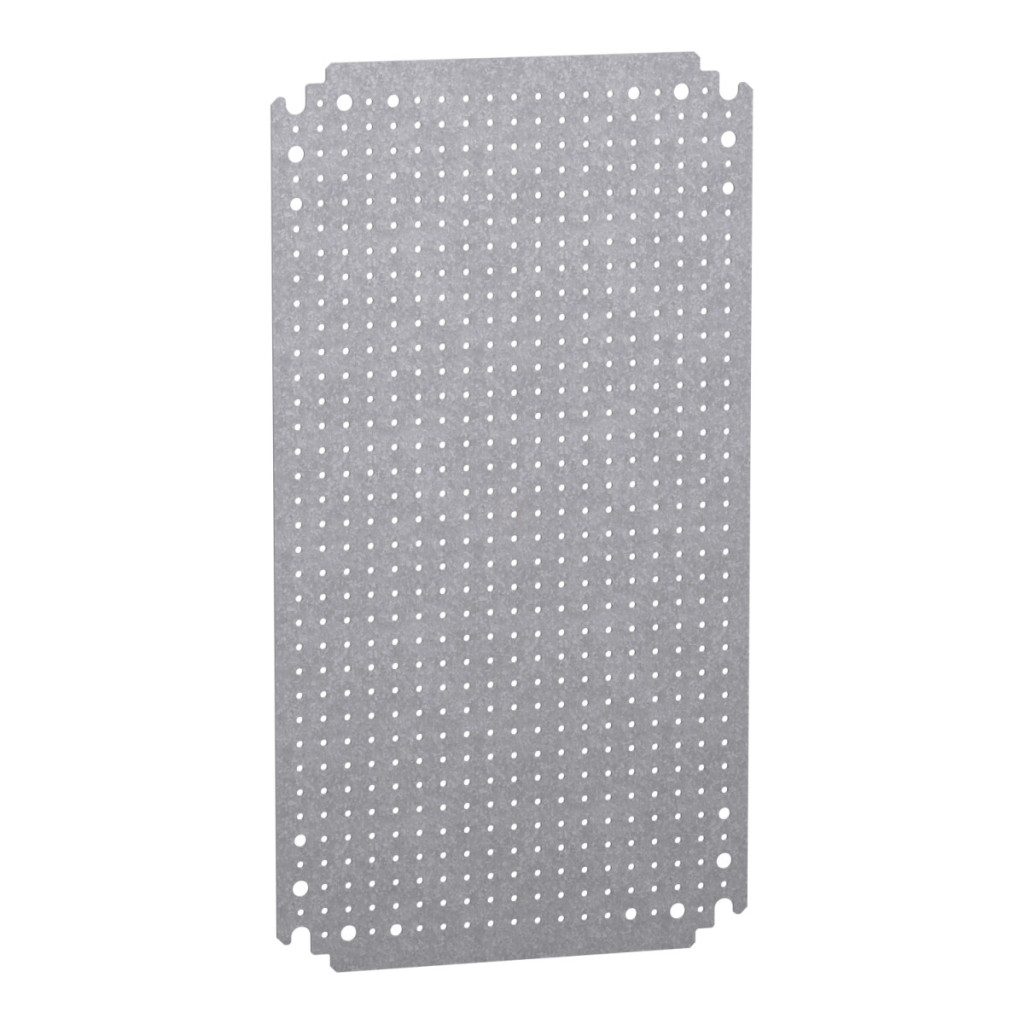

Placa de montare microperforată Schneider Electric NSYMF53 este un produs de calitate profesională, extrem de versatil, care oferă soluția perfectă pentru montarea diverselor echipamente, componente și accesorii electrice. Această placă de montare H500xW300 face parte din familia de produse PanelSeT și este compatibilă cu sistemele PanelSeT S3D, CRN și PLM, ceea ce o face universal aplicabilă în multe tipuri de carcase Schneider Electric. Placa de montare cu numărul de cod NSYMF53 are un design microperforat, cu orificii de 3,6 mm diametru, distanțate la 12,5 mm pe suprafață. Această structură oferă opțiuni de montare extrem de flexibile, permițând instalarea precisă și sigură a diverselor componente. Produsul este fabricat din oțel zincat, ceea ce garantează o rezistență excelentă la coroziune și durabilitate. Grosimea materialului de 1,8 mm și structura întărită permit o capacitate de încărcare constantă de până la 60 kg, ceea ce îl face ideal pentru montarea componentelor și echipamentelor mai grele. Dimensiunile reale ale plăcii de montare sunt: 450 mm înălțime, 250 mm lățime și 125 mm adâncime. Există mai multe moduri de montare: înșurubată direct pe știfturile din spate (cu șuruburi M8) sau cu elemente de fixare. Placa de montare poate fi instalată în mod flexibil, iar mecanismul de glisare în trepte permite o poziționare precisă. Această soluție este deosebit de avantajoasă atunci când este necesară o poziționare precisă sau o ajustare ulterioară în interiorul dulapului. Placa de montare microperforată Schneider Electric NSYMF53 este alegerea ideală pentru utilizarea în medii industriale, dulapuri de comutație și echipamente de distribuție. Caracterul universal al produsului este bine demonstrat de faptul că dimensiunile sale nominale pot fi interpretate în două moduri: poate fi instalată fie într-o configurație H: 500 mm x L: 300 mm, fie H: 300 mm x L: 500 mm, permițând utilizarea sa atât în orientare verticală, cât și orizontală. Această flexibilitate vă permite să poziționați placa de montare în modul cel mai potrivit pentru aplicația dată, maximizând utilizarea spațiului disponibil în interiorul dulapului.
Schneider Electric Spacial CRN - NSYMF53 - Placă de montare microperforată 500x300 date tehnice
Caracteristici principale
Tipul produsului: Placă de montare microperforată
Familia de produse: PanelSeT
Categorie de produs: Accesorii de montare
Număr articol: NSYMF53
Compatibilitate: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Caracteristici fizice
Dimensiuni nominale: H: 500 mm × L: 300 mm sau H: 300 mm × L: 500 mm
Dimensiuni reale: Înălțime: 450 mm, Lățime: 250 mm, Adâncime: 125 mm
Grosimea materialului: 1,8 mm
Material: Oțel zincat
Perforație: Găuri cu diametrul de 3,6 mm, distanță de 12,5 mm
Informații privind instalarea
Metoda de fixare: Înșurubată pe știfturi posterioare (șuruburi M8) sau cu elemente de fixare
Locul de montare: Glisare pas cu pas, fixare directă pe știfturi posterioare
Capacitate de încărcare: 60 kg sarcină admisibilă permanentă
