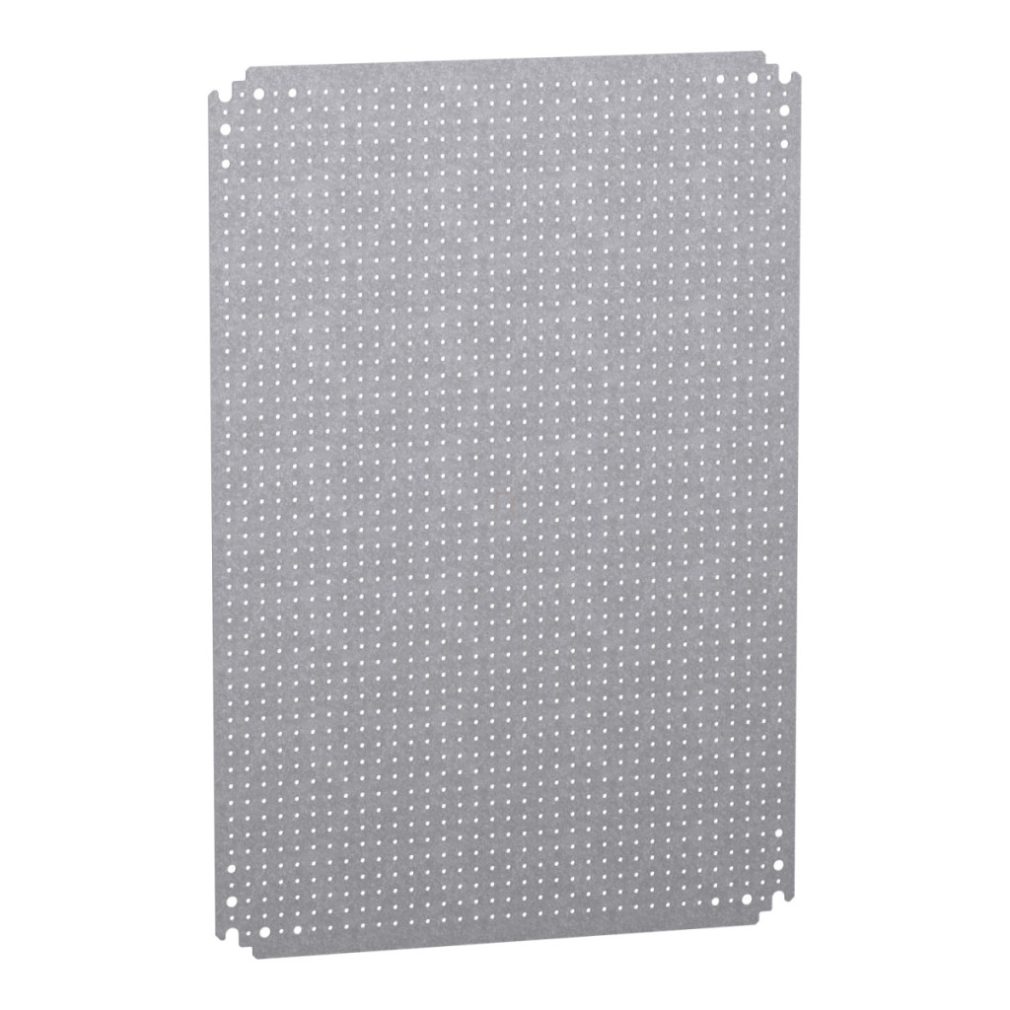

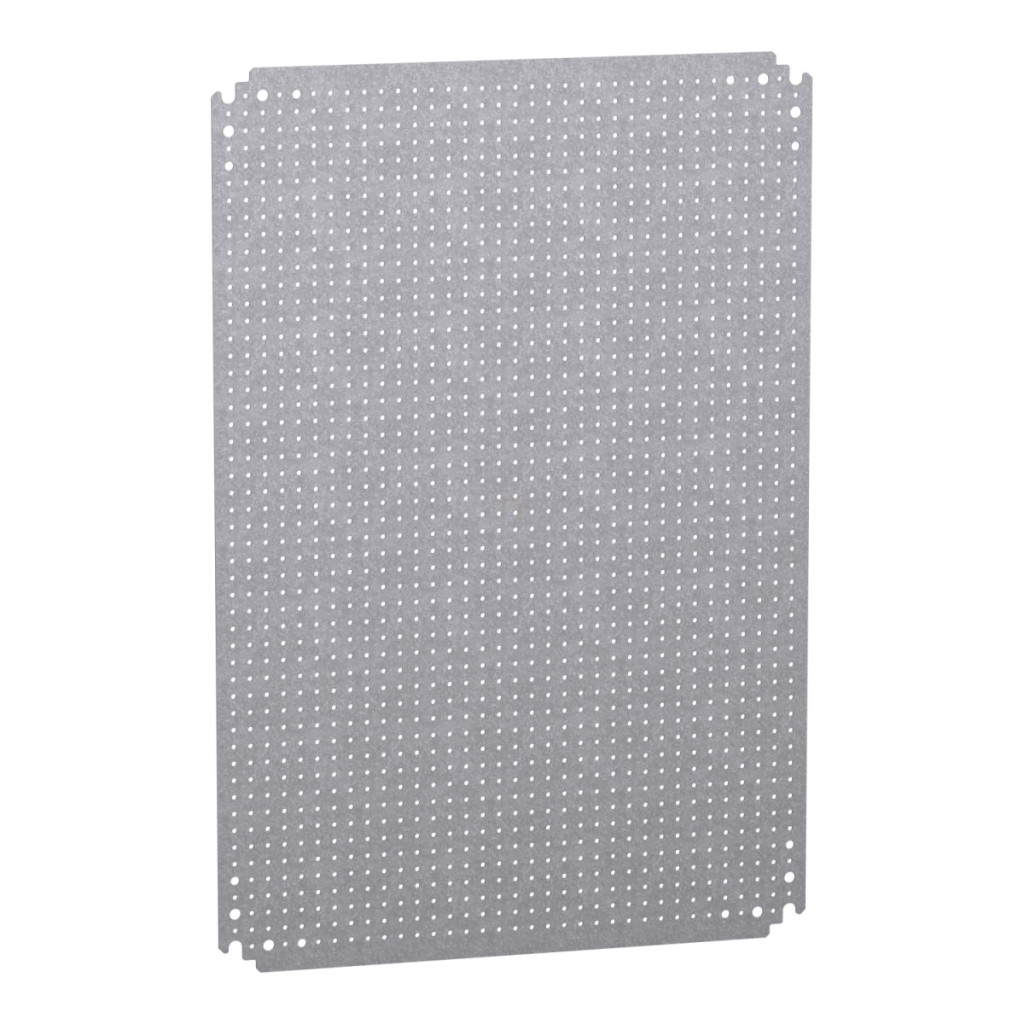

Placa de montare microperforată NSYMF75 din gama de produse PanelSeT de la Schneider Electric oferă o soluție optimă pentru montarea sigură și eficientă a accesoriilor electrice, întrerupătoarelor, siguranțelor și altor componente în medii industriale. Această placă de montare versatilă, cu dimensiunile H700×W500, are orificii cu diametrul de 3,6 mm, distanțate la 12,5 mm pe întreaga suprafață, permițând o varietate de configurații diferite și o utilizare flexibilă. Placa de montare Schneider Electric NSYMF75 acceptă mai multe metode de montare, inclusiv montarea cu șuruburi pe știfturi posterioare cu șuruburi M8 sau alte elemente de fixare. Produsul este, de asemenea, compatibil cu sistemele PanelSeT S3D, PanelSeT CRN și PanelSeT PLM, ceea ce îl face versatil pentru utilizarea în diferite tipuri de carcase Schneider Electric. Placa de montare poate fi instalată și cu un glisor, ceea ce facilitează instalarea și modificările ulterioare. Datorită designului său robust, placa poate suporta o sarcină de până la 135 kg, fiind potrivită pentru montarea componentelor mai grele. Placa de montare NSYMF75 este fabricată din oțel zincat și are o rezistență excelentă la coroziune, asigurând o durată lungă de viață chiar și în condiții de mediu adverse. Dimensiunile reale ale produsului sunt 665 mm înălțime, 450 mm lățime și 1,8 mm grosime, ceea ce îl face perfect pentru dimensiunea nominală a dulapului de 700×500 mm. Adâncimea de 125 mm a plăcii de montare oferă spațiu suficient pentru montarea diverselor componente, în timp ce greutatea netă de 4,4 kg indică designul robust, dar ușor de manevrat al produsului. Placa de montare microperforată Schneider Electric NSYMF75 este alegerea ideală pentru sisteme de automatizare industrială, sisteme de distribuție a energiei electrice, centre de control și alte aplicații multifuncționale. Designul produsului permite accesul și întreținerea ușoară, în timp ce construcția sa de înaltă calitate asigură performanțe fiabile pe termen lung. La proiectarea plăcii de montare, producătorul a luat în considerare optimizarea timpului de instalare și precizia montării, făcând produsul nu numai o alegere funcțională, ci și una economică pentru profesioniștii din domeniul electric.
Schneider Electric Spacial CRN - NSYMF75 - Placă de montare perforată 2 mm (700*500) date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Tipul produsului: Placă de montare microperforată
Număr articol: NSYMF75
Aplicație: Multifuncțională
Dimensiune nominală dulap: 700 mm × 500 mm
Caracteristici fizice
Material: Oțel zincat
Dimensiuni reale: 665 mm × 450 mm
Adâncime: 125 mm
Grosime: 1,8 mm
Greutate netă: 4,4 kg
Perforații: găuri cu diametrul de 3,6 mm, distanță de 12,5 mm
Detalii de montare
Poziție de montare: Glisare în trepte, fixare directă pe știfturile din spate
Metodă de fixare: Înșurubat pe știfturile din spate (cu șuruburi M8) sau cu element de fixare
Capacitate de încărcare durabilă: 135 kg
Compatibilitate
Sisteme compatibile: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Cantitate per pachet: 1 buc.
