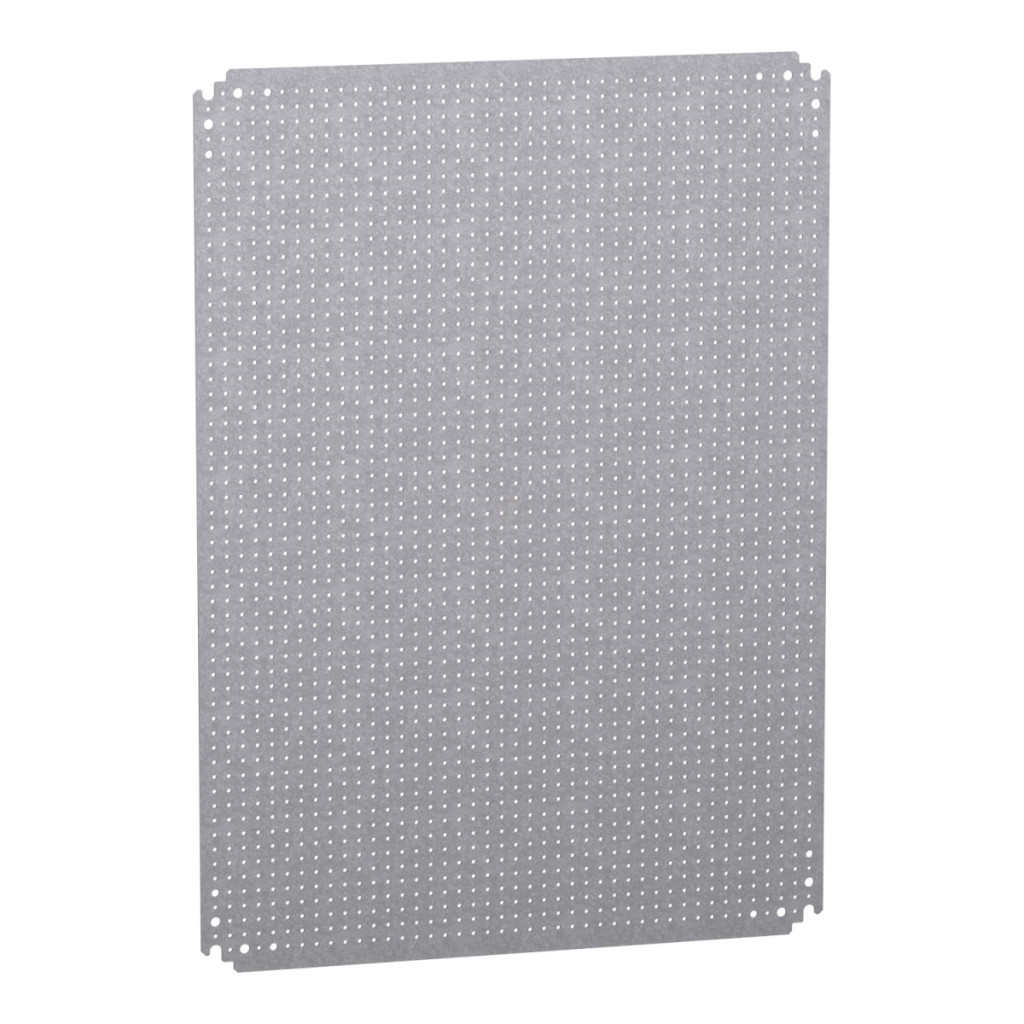

Placa de montare microperforată Schneider Electric NSYMF86 este o soluție versatilă și fiabilă pentru aplicații industriale, oferind o calitate și funcționalitate excelente ca parte a gamei de produse PanelSeT. Această placă de montare cu dimensiuni nominale de 800x600 mm este alegerea ideală pentru fixarea sigură a diverselor componente electronice și ale sistemului de control, oferind în același timp flexibilitate maximă în timpul instalării. Placa de montare microperforată cu codul NSYMF86 are găuri cu diametrul de 3,6 mm, distanțate la 12,5 mm pe întreaga suprafață, permițând montarea precisă și sigură a diverselor componente. Placa de montare are dimensiuni reale de 765 mm înălțime și 550 mm lățime și este fabricată din oțel zincat cu grosimea de 2,5 mm, ceea ce asigură o durabilitate și o capacitate de încărcare excepționale. Placa poate suporta o sarcină constantă de până la 135 kg, permițând montarea sigură a componentelor și echipamentelor mai grele. Placa de montare este compatibilă cu carcasele din seriile PanelSeT S3D, PanelSeT CRN și PanelSeT PLM, fiind perfectă pentru infrastructura Schneider Electric existentă. Poate fi fixată în mai multe moduri: prin înșurubarea la pinii din spate cu șuruburi sau elemente de fixare M8. Placa de montare este potrivită în special pentru instalarea în carcase H800 x W1200 și pentru utilizarea în carcase de dimensiuni inversate. Placa de montare are un sistem de glisare în trepte care facilitează reglarea și poziționarea în timpul instalării. Datorită versatilității sale, placa de montare NSYMF86 poate fi utilizată într-o varietate de aplicații industriale: panouri de control, sisteme de distribuție, sisteme de automatizare și alte soluții electronice industriale. Designul microperforat nu numai că oferă opțiuni de montare flexibile, dar contribuie și la disiparea eficientă a căldurii, ceea ce poate fi esențial pentru asigurarea unei durate lungi de viață a componentelor electronice.
Schneider Electric Spacial CRN - NSYMF86 - Placă de montare perforată (800*600) 2,5 mm date tehnice
Caracteristici generale
Tipul produsului: Placă de montare microperforată
Familia de produse: PanelSeT
Număr articol: NSYMF86
Categorie: Accesorii de montare
Aplicație: Multifuncțional
Caracteristici fizice
Dimensiune nominală dulap: 800 mm x 600 mm
Dimensiuni reale: 765 mm x 550 mm x 125 mm
Grosime: 2,5 mm
Material: Oțel zincat
Perforație: găuri cu diametrul de 3,6 mm și distanță de 12,5 mm
Informații privind instalarea
Metodă de fixare: Fixare cu șuruburi pe știfturile din spate cu șuruburi M8 sau elemente de fixare
Locul de instalare: Sistem glisant cu trepte, fixare directă pe știfturile din spate
Sarcina admisibilă permanentă: 135 kg
Compatibilitate
Gamă de produse compatibile: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Caracteristici versiune specială: Pentru instalare în dulapuri H800 x L1200, în dulapuri cu dimensiuni inversate
