Suportul orizontal pentru bare colectoare Schneider Electric NSYBHS600 este o componentă profesională, rezistentă, concepută pentru sisteme electrice industriale, cu un curent nominal de până la 3200 A. Face parte din gama de produse PanelSeT, mai precis din versiunea de 600 mm, care oferă o soluție optimă pentru proiectarea sistemelor de bare colectoare pentru dulapuri de distribuție de mare putere și aparate de comutație. NSYBHS600 este un suport pentru bare colectoare versatil, compatibil cu o serie de sisteme Schneider, inclusiv gamele de produse PanelSeT SF, PanelSeT SFM, PanelSeT SFX, Linergy LGYE, Linergy BS și Prisma PH. Această compatibilitate asigură integrarea flexibilă a produsului în sisteme existente sau noi, facilitând astfel proiectarea și implementarea. Structura de suport poate fi poziționată orizontal în interiorul dulapului de distribuție și montată pe coloane de suport verticale, asigurând o poziționare stabilă și sigură chiar și sub sarcini de curent ridicate. Din punct de vedere al proiectării tehnice, NSYBHS600 este un produs complex, bine gândit: include o structură de susținere metalică și două suporturi izolante pentru șine. Suportul pentru șine este fabricat din plastic, în timp ce structura de susținere metalică este fabricată din oțel, asigurând rezistența mecanică și izolația electrică necesare. Produsul este fixat cu ajutorul unor elemente de fixare, iar distanța centrală de montare de 510 mm asigură flexibilitatea amplasării. Dimensiunile structurii sunt, de asemenea, optimizate: 59,25 mm înălțime și 39 mm adâncime, potrivindu-se astfel dimensiunilor standard ale dulapurilor de comutație. Produsul este special conceput pentru conectarea la bara colectoare orizontală Linergy BS – tip fix, care asigură o conexiune electrică profesională și sigură. Schneider Electric NSYBHS600 este alegerea ideală pentru electricieni profesioniști, proiectanți de sisteme și antreprenori care lucrează la sisteme de distribuție de înaltă performanță. Produsul poate suporta un curent nominal maxim de 3200 A, fiind potrivit pentru construirea de sisteme de distribuție a energiei electrice în instalații industriale, centre de date, clădiri comerciale sau infrastructuri critice. Pentru sistemele care funcționează într-un interval de curent atât de ridicat, este deosebit de important să se utilizeze componente de calitate și performanță adecvate, garantate de marca Schneider Electric și de designul profesional al produsului.
Schneider Electric Spacial SF - NSYBHS600 -2 suport orizontal pentru bare colectoare 3200A (600) date tehnice
Caracteristici generale
Familia de produse: PanelSeT
Tipul produsului: Suport pentru bare colectoare
Categorie: Accesorii pentru bare colectoare
Aplicație: Multifuncțional, aplicație Prisma
Compatibilitate și instalare
Compatibilitate sistem: PanelSeT SF, Linergy LGYE, Linergy BS, Prisma PH, PanelSeT SFM, PanelSeT SFX
Locație de instalare: Pe structura dulapului
Suprafață de montare: Coloane de susținere verticale
Poziția barei colectoare: Orizontală
Conexiune dulap-dispozitiv: Bară colectoare orizontală Linergy BS - fixă
Caracteristici structurale

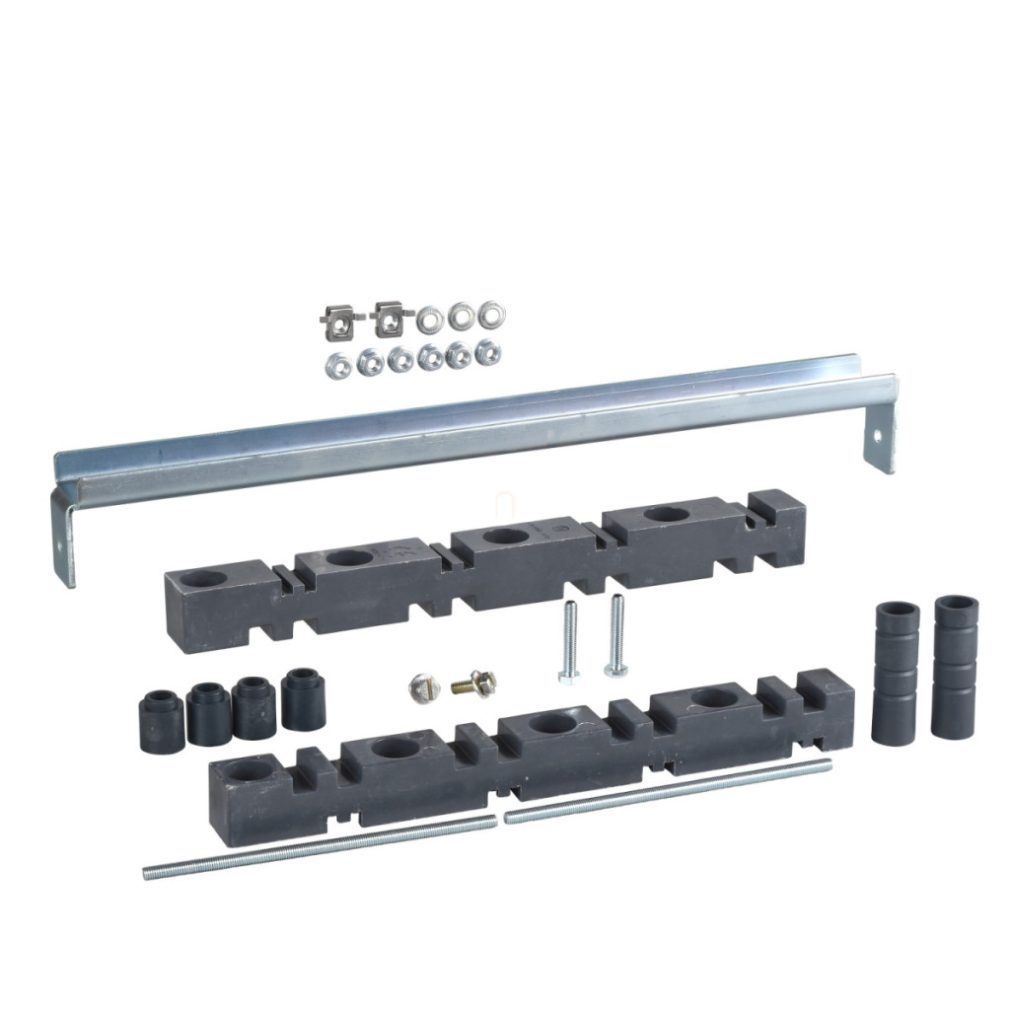

Compoziție: Elemente de fixare, 1 suport metalic, 2 suporturi izolante pentru bara colectoare
Material: Suport pentru bara colectoare: plastic, Suport metalic: oțel
Metodă de fixare: Cu element de fixare
Dimensiuni și date electrice
Înălțime: 59,25 mm
Lățime: Distanță de montare: 510 mm
Adâncime: 39 mm
Curent nominal [In]: 3200 A
