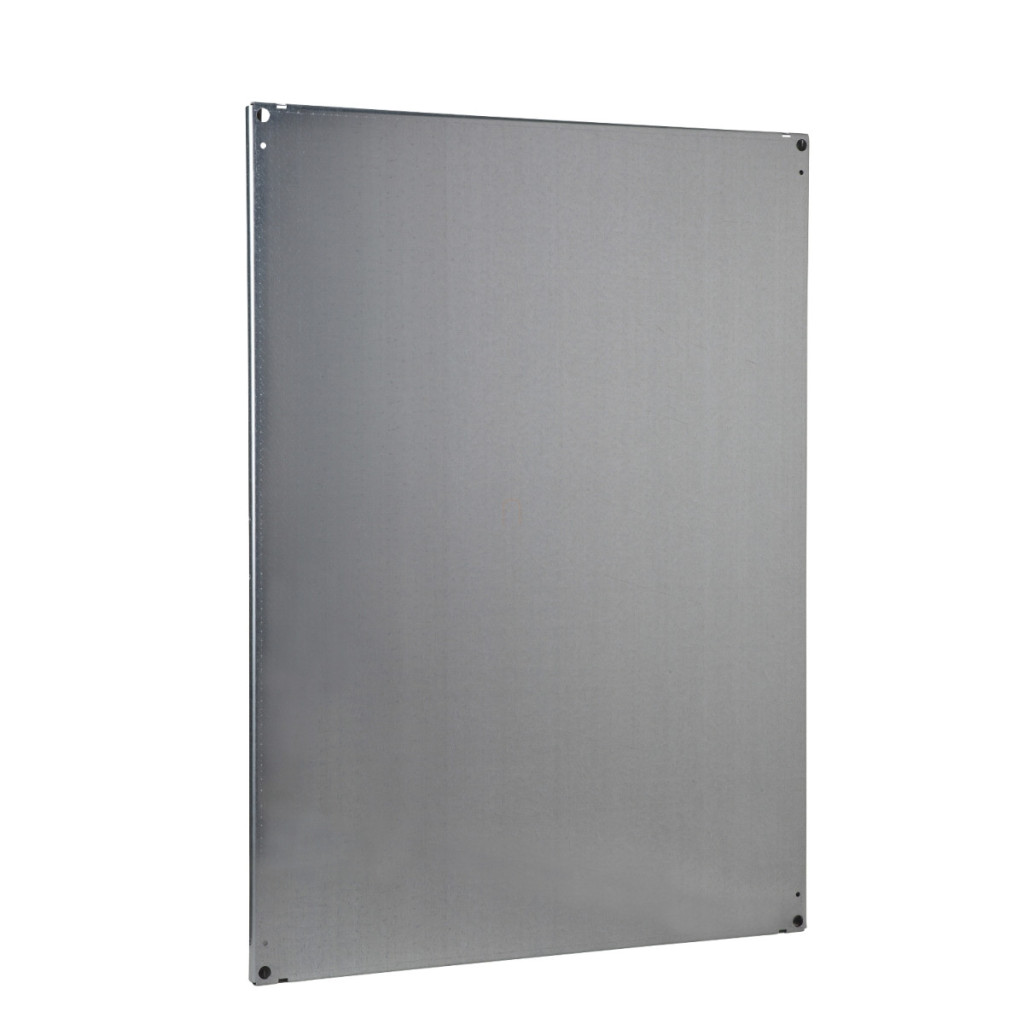

Gama de produse Schneider Electric PanelSeT Placa de montare simplă Placa de montare NSYMP2210 este o soluție robustă și versatilă pentru dulapurile electrice industriale. Această placă de montare din oțel zincat este special concepută pentru dulapuri electrice cu o înălțime de 2200 mm și o lățime de 1000 mm, fiind alegerea ideală pentru instalarea sigură și ordonată a echipamentelor industriale de mari dimensiuni, a componentelor electrice și a unităților de control. Placa de montare NSYMP2210 este compatibilă cu mai multe serii de carcase PanelSeT, inclusiv modelele PanelSeT SF, PanelSeT SM, PanelSeT SFX și PanelSeT SMX. Placa de montare este fixată cu suporturi speciale de montare, care asigură o instalare stabilă și sigură. Un avantaj deosebit al produsului este capacitatea sa mare de încărcare: poate suporta sarcini de până la 300 kg pe metru pătrat, în timp ce sarcina admisibilă permanent în poziția intermediară este de 500 kg și de până la 600 kg în partea din spate a carcasei. Acest lucru asigură o stabilitate remarcabilă chiar și la montarea componentelor industriale mai grele. Dimensiunile reale ale plăcii de montare diferă ușor de valorile nominale: înălțimea reală este de 2097 mm (distanța între punctele de montare 2050 mm), în timp ce lățimea reală este de 896 mm (distanța între punctele de montare 850 mm). Placa are o adâncime de 27 mm, ceea ce asigură o rigiditate suficientă fără a ocupa prea mult spațiu în interiorul dulapului. Produsul include, de asemenea, șinele de glisare necesare, care facilitează instalarea și reglarea. Fiecare unitate de placă de montare NSYMP2210 vine cu un set complet: 1 placă de montare și 2 șine glisante, astfel încât nu este necesar să achiziționați accesorii suplimentare pentru instalare. Placa de montare Schneider Electric NSYMP2210 are o gamă largă de aplicații. Este alegerea perfectă pentru sisteme de automatizare industrială, echipamente de distribuție a energiei electrice, panouri de control și alte sisteme electrice industriale. Designul din oțel zincat asigură o durată lungă de viață și o rezistență excelentă la coroziune, astfel încât placa de montare funcționează în mod fiabil chiar și în medii industriale dificile. Datorită combinației dintre capacitatea de încărcare și compatibilitate, placa de montare NSYMP2210 este soluția ideală atât pentru instalarea de sisteme noi, cât și pentru renovarea sau extinderea carcaselor PanelSeT existente, oferind flexibilitate maximă proiectanților și instalatorilor de sisteme.
Schneider Electric Spacial SF - NSYMP2210 - Placă de montare standard (2200*1000) date tehnice
Caracteristici generale
Tipul produsului: Placă de montare simplă
Număr articol: NSYMP2210
Familia de produse: PanelSeT
Categorie: Accesoriu de montare
Tip componentă: Placă de montare
Aplicație: Multifuncțională
Compatibilitate
Dimensiuni nominale dulap: H: 2200 mm
Descriere placă de montare: Simplă
Gamă de produse compatibile: PanelSeT, PanelSeT SF, PanelSeT SM, PanelSeT SFX, PanelSeT SMX
Parametri tehnici
Compoziție: 1 placă de montare, 2 patine glisante
Cantitate per unitate de ambalare: 1 set
Material: Oțel zincat
Metodă de fixare: Cu console de fixare
Sarcina maximă: 300 kg/m²
Sarcina admisibilă permanentă: 500 kg în poziția centrală, 600 kg în partea din spate a dulapului
Dimensiuni
Înălțime: Centre de montare: 2050 mm, Nominală: 2200 mm, Reală: 2097 mm
Lățime: Centre de fixare: 850 mm, Nominală: 1000 mm, Reală: 896 mm
Adâncime: 27 mm
