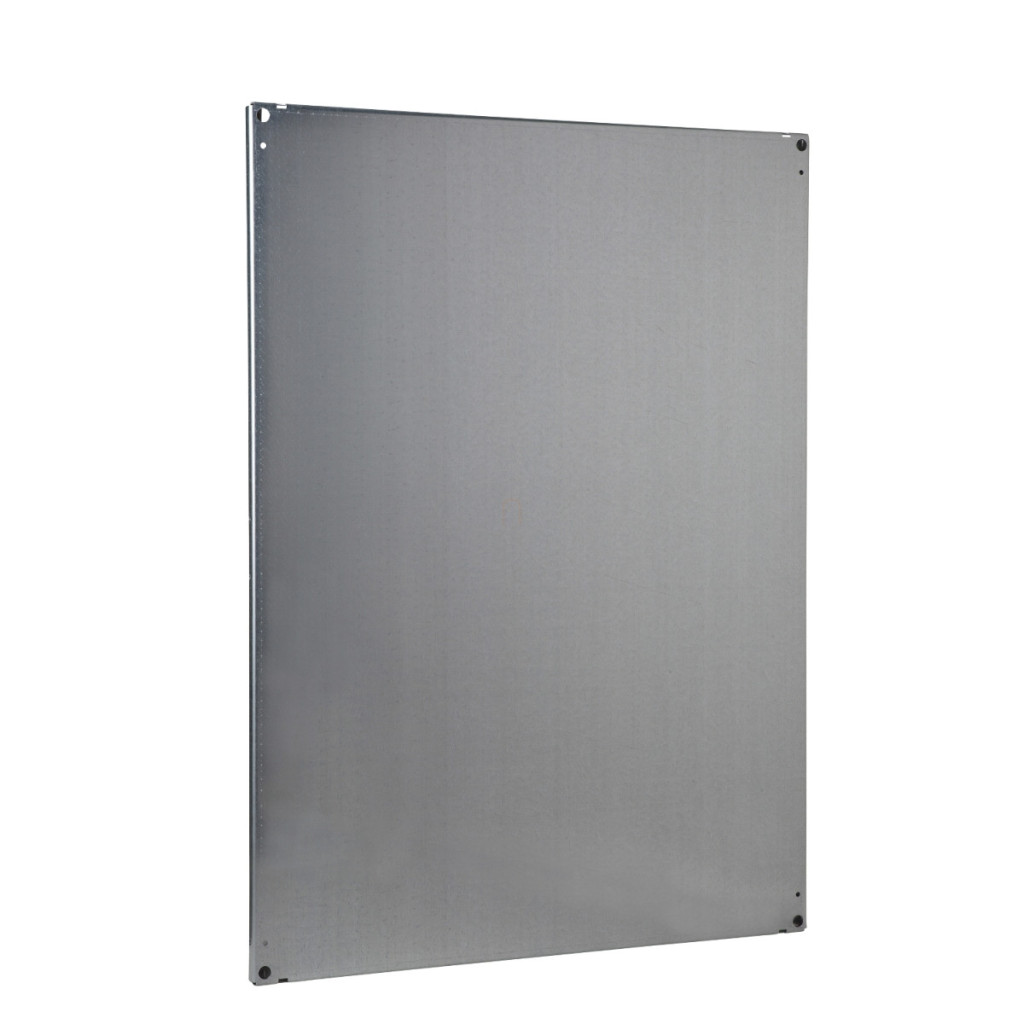

Placa de montare plată Schneider Electric Spacial SF NSYMP228 este o soluție profesională concepută special pentru dulapurile de distribuție electrică cu înălțimea de 2200 mm și lățimea de 800 mm. Această placă de montare din oțel zincat face parte din gama de produse PanelSeT și poate fi utilizată cu o serie de sisteme compatibile, inclusiv seriile PanelSeT SF, PanelSeT SM, PanelSeT SFX și PanelSeT SMX. Placa de montare NSYMP228 are un design versatil, multifuncțional, care permite montarea sigură a diverselor echipamente și componente electrice. Placa de montare este fixată cu ajutorul unor suporturi speciale, care asigură o bază stabilă pentru dispozitivele montate. Pachetul include o placă de montare și două picioare glisante, care facilitează instalarea și poziționarea ușoară în interiorul dulapului. Are proprietăți remarcabile de suportare a sarcinii: capacitatea maximă de încărcare este de 300 kg/m², în timp ce sarcina admisibilă permanentă este de 500 kg în poziția centrală și de până la 600 kg în partea din spate a dulapului. Acest lucru asigură o stabilitate excelentă chiar și pentru montarea componentelor electrice mai grele. Dimensiunile plăcii de montare se potrivesc perfect cu dimensiunea specificată a dulapului: centrele de montare au o înălțime de 2050 mm și o lățime de 650 mm, în timp ce dimensiunile reale ale plăcii sunt de 2097 mm înălțime, 696 mm lățime și 27 mm adâncime. Aceste dimensiuni precise asigură o potrivire și o instalare fără probleme. Placa de montare plată Schneider Electric NSYMP228 este alegerea ideală pentru profesioniștii din domeniul electric, integratorii de sisteme și utilizatorii industriali care caută o soluție fiabilă, durabilă și ușor de instalat pentru montarea componentelor electrice. Designul din oțel zincat asigură o durată lungă de viață și proprietăți mecanice excelente, făcând din această placă de montare alegerea perfectă pentru mediile industriale în care durabilitatea și fiabilitatea sunt importante. Cu NSYMP228, vă puteți asigura că sistemele dvs. electrice sunt instalate în mod profesional și sigur.
Schneider Electric Spacial SF - NSYMP228 -Placă de montare standard (2200*800) date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Tip: Placă de montare plată
Număr articol: NSYMP228
Domeniu de aplicare: Multifuncțional
Date mecanice
Material: Oțel zincat
Adâncime: 27 mm
Înălțime (nominală): 2200 mm
Înălțime (reală): 2097 mm
Înălțime (centre de montare): 2050 mm Lățime (nominală): 800 mm Lățime (reală): 696 mm Lățime (centre de fixare): 650 mm Date privind capacitatea de încărcare Sarcină maximă: 300 kg/m² Sarcină admisibilă permanentă (poziție intermediară): 500 kg Sarcină admisibilă permanentă (partea din spate a dulapului): 600 kg 600 kg
Compatibilitate
Seriile compatibile: PanelSeT SF, PanelSeT SM, PanelSeT SFX, PanelSeT SMX
Instalare
Metoda de fixare: Cu console de fixare
Conținutul kitului: 1 placă de montare, 2 patine glisante
Număr de accesorii: 1 set
Dimensiuni dulap
Dimensiuni nominale dulap: 2200 mm înălțime, 800 mm lățime
