Kitul simplu de montare pe cadru NSYCSH186 din gama PanelSeT de la Schneider Electric este soluția ideală pentru dulapurile electrice cu o înălțime de 1800 mm și o lățime de 600 mm. Acest accesoriu de montare versatil oferă un suport excelent pentru proiectarea sistemelor profesionale de distribuție electrică, unde fiabilitatea și dispunerea structurată sunt aspecte importante. Cadrul modular de montare a plăcii de acoperire NSYCSH186 permite instalarea unui total de 240 de module de 18 mm, oferind o flexibilitate considerabilă pentru dispunerea diverselor aparate de comutație și dispozitive de protecție. Structura este realizată din oțel robust, vopsit în culoarea gri (RAL 7035) cu un strat de acoperire din pulbere epoxidică-poliesterică, care garantează o protecție excelentă a suprafeței și un aspect estetic. Elementele cadrului pot fi fixate cu ușurință direct pe partea frontală a dulapului de distribuție electrică folosind elementele de fixare furnizate. Kitul oferă o soluție completă pentru asamblarea cadrului: include elementele de fixare necesare, 2 bare transversale orizontale și 2 suporturi verticale. Dimensiunile reale ale cadrului diferă ușor de valorile nominale: înălțimea reală este de 1705 mm (nominală 1800 mm), lățimea este de 502 mm (nominală 600 mm) și adâncimea este de 100 mm. Această precizie este esențială în timpul lucrărilor de proiectare și construcție, în special atunci când sunt necesare accesorii cu precizie milimetrică. Cadrul modular de montare a plăcii de acoperire Schneider Electric NSYCSH186 este compatibil cu familiile de produse PanelSeT SM și PanelSeT SF, fiind astfel perfect pentru infrastructura Schneider Electric existentă. Această compatibilitate facilitează foarte mult munca integratorilor de sisteme și a electricienilor, deoarece asigură cooperarea armonioasă a diferitelor elemente. Datorită versatilității sale, cadrul este ideal pentru utilizarea atât în medii industriale, cât și în instalații comerciale, unde sunt necesare sisteme de distribuție electrică structurate, transparente și sigure.
Schneider Electric Spacial SM - NSYCSH186 - Cadru modular de montare a plăcii de acoperire (1800*600) date tehnice
Caracteristici principale ale produsului
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Aplicație: Multifuncțional
Tipul produsului sau al componentei: Kit de montare
Locație de montare: Partea frontală a dulapului
Compatibilitate: PanelSeT SM și PanelSeT SF

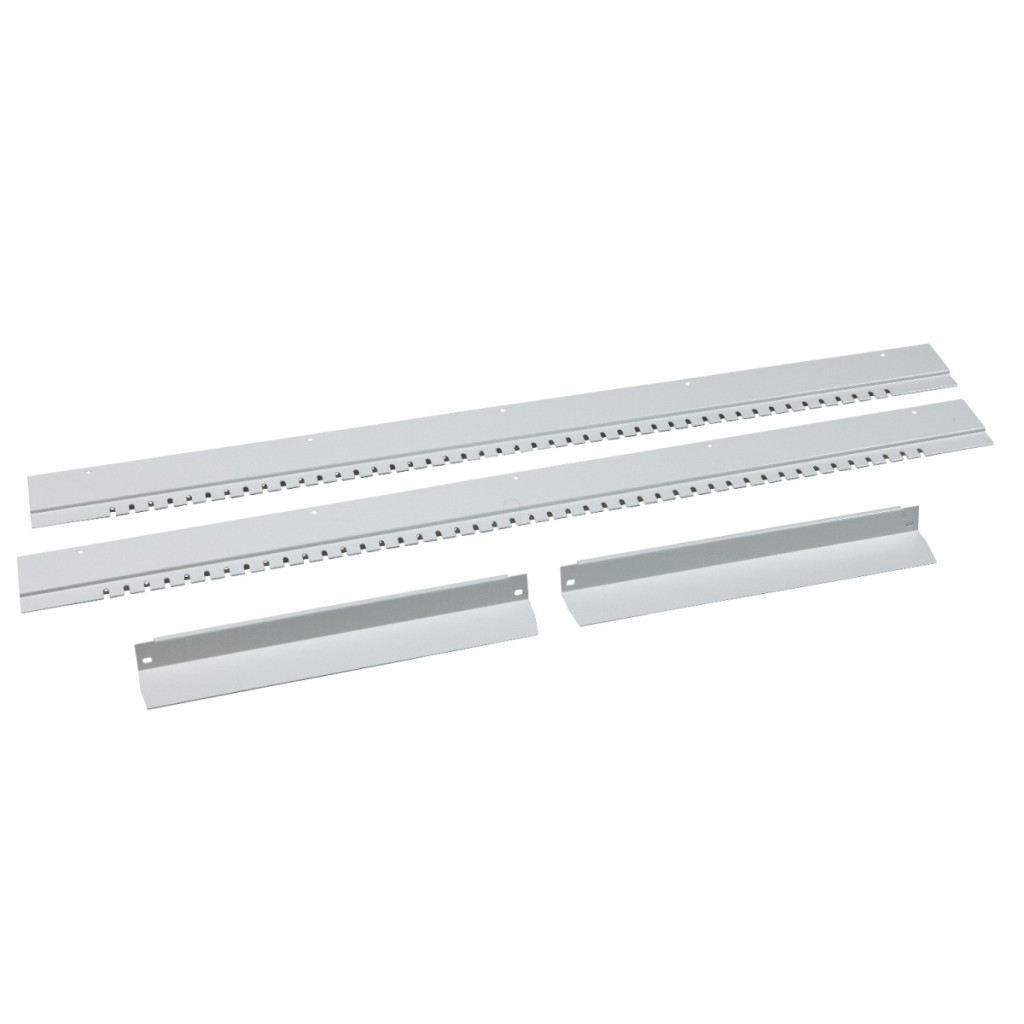

Conținutul kitului: elemente de fixare, 2 bare transversale orizontale, 2 suporturi verticale
Cantitate per set: 1 set
Date tehnice
Material: Oțel
Culoare: Gri (RAL 7035)
Tratament de suprafață: Acoperire cu pulbere epoxidică poliesterică
Metodă de fixare: Cu element de fixare
Număr total de module de 18 mm: 240
Dimensiuni
Înălțime: Reală: 1705 mm, Nominală: 1800 mm
Lățime: Reală: 502 mm, Nominală: 600 mm
Adâncime: Reală: 100 mm
