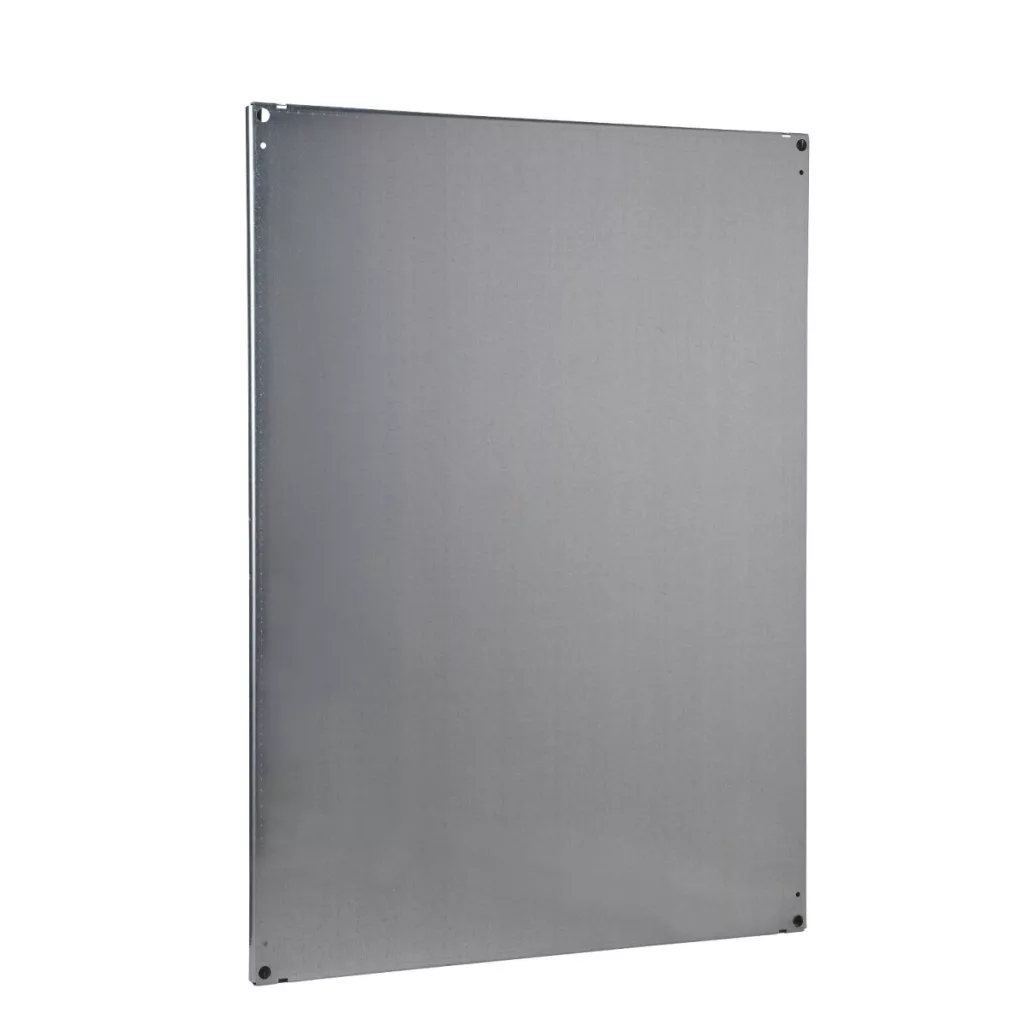

Placa de montare NSYMP2010 din gama de produse PanelSeT de la Schneider Electric este soluția ideală pentru montarea internă în dulapuri industriale de distribuție. Această placă de montare din oțel zincat cu suprafață netedă este special concepută pentru dulapuri electrice cu o înălțime de 2000 mm și o lățime de 1000 mm, asigurând compatibilitate maximă cu produsele din seriile PanelSeT SF, SM, SFX și SMX. Capacitatea remarcabilă de încărcare a plăcii de montare NSYMP2010 o face deosebit de potrivită pentru utilizarea în medii industriale. Placa poate suporta o sarcină maximă de 300 kg/m², în timp ce capacitatea sa de încărcare permanentă este de 500 kg în poziția centrală și de până la 600 kg în partea din spate a dulapului. Acest design robust permite, de asemenea, fixarea sigură a componentelor electrice grele, făcându-l alegerea ideală pentru dulapuri de comutație, tablouri de distribuție și sisteme de automatizare. Placa de montare este fixată cu suporturi speciale de montare care garantează o poziționare stabilă și sigură. Dimensiunile reale ale plăcii de montare diferă ușor de valorile nominale: în loc de o înălțime nominală de 2000 mm, dimensiunea reală este de 1897 mm (1850 mm între punctele de fixare), în timp ce în loc de o lățime nominală de 1000 mm, lățimea reală este de 896 mm (850 mm între punctele de montare). Adâncimea sa este de 27 mm, ceea ce oferă o suprafață de montare adecvată. Setul NSYMP2010 include placa de montare și 2 șine glisante, care facilitează poziționarea și instalarea plăcii. Produsul Schneider Electric PanelSeT NSYMP2010 este proiectat pentru utilizare multifuncțională, ceea ce înseamnă că poate fi utilizat într-o gamă largă de instalații electrice industriale. Produsul este ideal pentru proiecte de automatizare industrială în care este importantă instalarea unui sistem electric sigur și fiabil. Construcția din oțel zincat a plăcii de montare NSYMP2010 asigură o durată lungă de viață și o rezistență excelentă la coroziune, astfel încât funcționează în mod fiabil chiar și în medii industriale dure. Produsul este recomandat în primul rând specialiștilor în electricitate, integratorilor de sisteme, inginerilor de automatizare industrială și contractorilor care caută soluții de montare de înaltă calitate, fiabile și rezistente la sarcini în medii industriale.
Schneider Electric Spacial SM - NSYMP2010 - Placă de montare standard (2000*1000) date tehnice
Caracteristici generale
Familia de produse: PanelSeT
Categorie accesorii: Accesoriu de montare
Tip produs: Placă de montare
Aplicație: Multifuncțională
Dimensiuni nominale dulap: L: 2000 mm, L: 1000 mm
Descrierea plăcii de montare: Netedă
Compatibilitate
Familii de produse compatibile: PanelSeT SF, PanelSeT SM, PanelSeT SFX, PanelSeT SMX
Caracteristici fizice
Compoziție: 1 placă de montare, 2 șine glisante
Cantitate per set: 1 bucată
Material: Oțel zincat
Metodă de fixare: Cu console de fixare
Capacitate maximă de încărcare: 300 kg/m²
Sarcina continuă admisibilă: 500 kg în poziția centrală, 600 kg în partea din spate a dulapului
Dimensiuni
Înălțime: Între punctele de montare: 1850 mm, Nominală: 2000 mm, Reală: 1897 mm
Lățime: Între punctele de fixare: 850 mm, Nominală: 1000 mm, Reală: 896 mm
Adâncime: 27 mm
