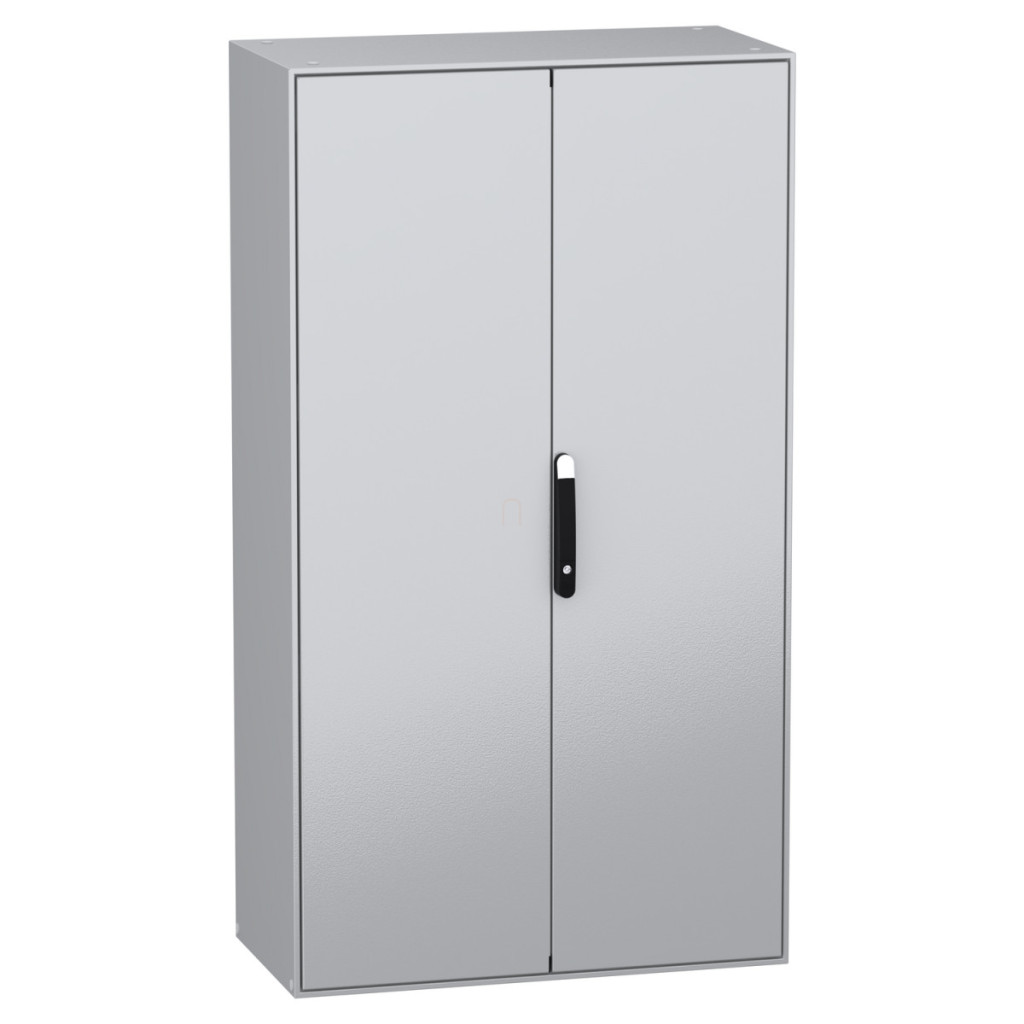

Dulapul compact pentru comutatoare din gama de produse Schneider Electric PanelSeT SM, cu numărul de articol NSYSM1810502D, îndeplinește cele mai înalte cerințe de calitate pentru aplicații industriale și comerciale. Această carcasă montată pe podea, cu dimensiunile de 1800 mm înălțime, 1000 mm lățime și 500 mm adâncime, este alegerea ideală pentru medii în care protecția fiabilă și versatilitatea sunt esențiale. Designul robust se bazează pe un cadru rigid cu colțuri sudate și un corp dintr-o singură bucată cu panou posterior sudat. Dulapul este proiectat cu două uși netede care se deschid spre stânga și dreapta la un unghi de 120°, permițând accesul ușor la componentele interne. Ușile sunt fixate cu balamale cu șuruburi, iar siguranța este garantată de un mecanism de blocare în 4 puncte cu mâner dublu de 5 mm. Ușa din stânga are un sistem de blocare suplimentar. Dulapul este prevăzut și cu o tavă de gestionare a cablurilor și 4 suporturi de montare, care pot fi îndepărtate cu șuruburi pentru o flexibilitate maximă în timpul instalării. Dulapul compact pentru comutatoare PanelSeT SM NSYSM1810502D oferă o protecție excelentă împotriva influențelor mediului, confirmată de clasa de protecție IP55 (conform IEC 60529). De asemenea, are o rezistență mecanică remarcabilă, dovadă fiind clasa de rezistență la impact IK10 (conform IEC 62262). Produsul este conform cu IEC 62208 și este, de asemenea, certificat DNV, UL și BV, reprezentând o calitate recunoscută la nivel internațional. Acoperirea cu pulbere epoxidică-poliesterică nu numai că conferă dulapului un aspect estetic – în culoarea gri (RAL 7035) cu mâner negru (RAL 9005) – dar oferă și protecție pe termen lung. În ceea ce privește construcția, corpul și ușa sunt realizate din tablă de oțel, iar balamalele sunt din zamak, creând un echilibru optim între rezistență și manevrabilitate. Designul dulapului de comutație, cu o greutate netă de 112 kg, permite o utilizare versatilă, în timp ce absența unei plăci de montare permite utilizatorului să configureze amenajarea interioară în funcție de nevoile sale. Placa standard de ghidare a cablurilor și punctul unic de intrare asigură o rutare corespunzătoare a cablurilor. Accesul frontal facilitează punerea în funcțiune și întreținerea, făcând din PanelSeT SM NSYSM1810502D alegerea perfectă pentru aplicații de automatizare industrială, distribuție de energie electrică sau telecomunicații.
Schneider Electric Spacial SM - NSYSM1810502D -fără placă de montare 2D (1800*1000*500) date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Denumirea produsului: PanelSeT SM
Tipul produsului: Dulap de comutație compact
Utilizare: Multifuncțional
Tip accesoriu de instalare: Montare pe podea
Componența dispozitivului
1 corp
2 uși
1 placă de ghidare a cablurilor
1 sistem de blocare cu mâner: ușă
1 sistem de blocare: ușă stânga
4 suporturi pentru placa de montare
Piese detașabile
Ușă cu balamale cu șuruburi
Suport pentru placa de montare cu șuruburi
Dimensiuni
Înălțime nominală: 1800 mm Lățime nominală: 1000 mm Adâncime nominală: 500 mm Caracteristici ușă Număr uși: Față: 2 uși
Partea de deschidere a ușii: Stânga (120°), Dreapta (120°)
Tipul ușii: Netedă
Tipul încuietorii: Încuietoare în 4 puncte, mâner cu inserție cu tijă dublă de 5 mm
Caracteristici carcasă
Tip carcasă: Secțiune frontală formând un cadru rigid cu colțuri sudate
Carcasă dintr-o singură bucată cu panou posterior sudat
Materiale și suprafață
Material: Caroserie: tablă de oțel
Ușă: tablă de oțel
Balamale: zamak
Tratament de suprafață: Acoperire cu pulbere epoxidică poliesterică
Culoare: Dulap: gri (RAL 7035)
Mâner: negru (RAL 9005)
Date tehnice
Accesibilitate pentru operare: Din față
Greutate netă: 112 kg
Caracteristici de protecție
Grad de protecție IP: IP55 conform IEC 60529
Clasă de rezistență la impact IK: IK10 conform IEC 62262
Standarde și certificări
Standarde: IEC 62208
Certificări de produs: DNV, UL, BV
