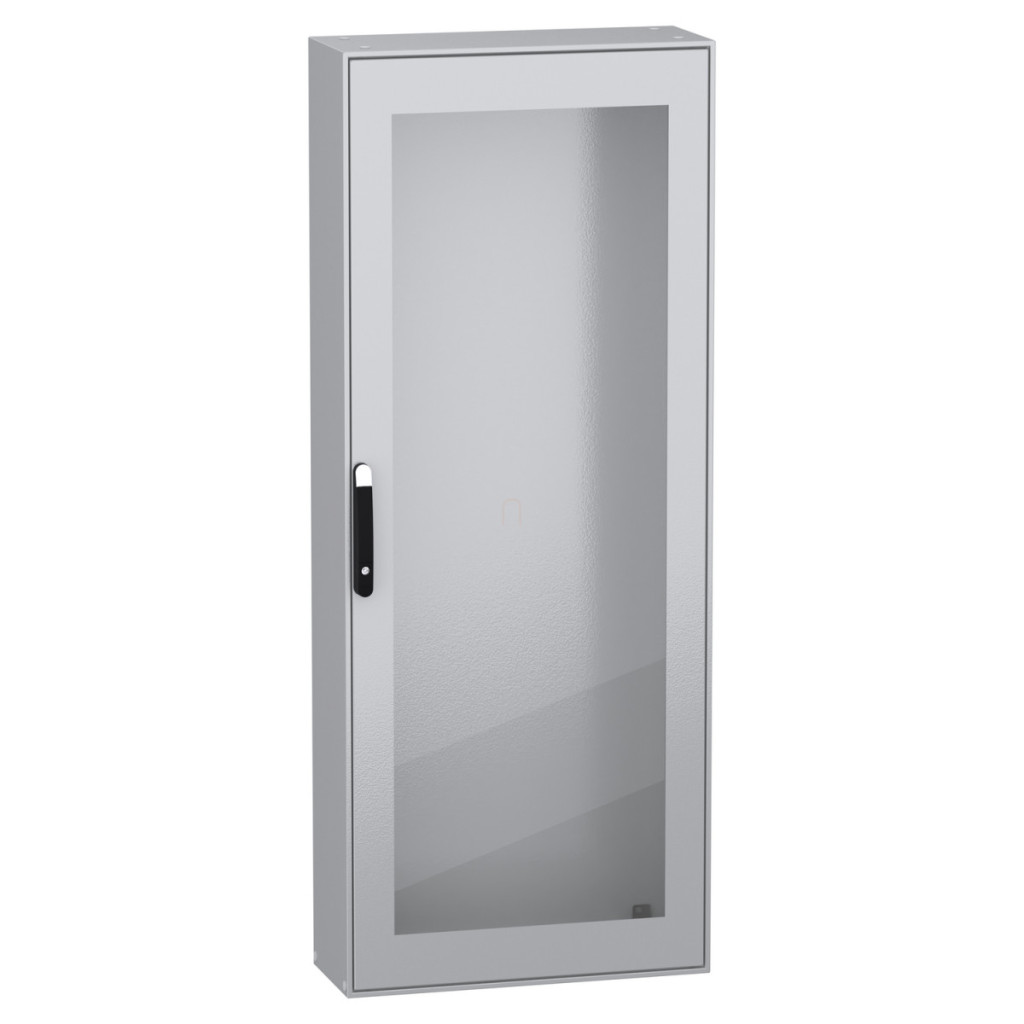

Dulapul compact Schneider Electric PanelSeT SM este unul dintre cele mai reprezentative exemple de soluții fiabile de protecție a echipamentelor electrice pentru medii industriale. Modelul NSYSM20830T cu ușă din sticlă este deosebit de popular în aplicațiile în care este necesară monitorizarea vizuală continuă a echipamentelor fără a deschide carcasa. Acest dulap de comutație montat pe podea are o înălțime de 2000 mm, o lățime de 800 mm și o adâncime de 300 mm, oferind spațiu ideal pentru sisteme de distribuție electrică mai mari, elemente de control și echipamente de automatizare. Dulapul are o construcție extrem de stabilă: partea frontală formează un cadru rigid cu colțuri sudate, în timp ce corpul este format dintr-o singură piesă cu un panou posterior sudat. Ușa vitrată este fabricată din sticlă de siguranță Securit, care este rezistentă la impact și transparentă, permițând verificarea stării componentelor interne în orice moment. Gradul de protecție IP55 al produsului asigură protecție împotriva prafului și jeturilor de apă, în timp ce gradul IK08 garantează rezistența la impactul mecanic. NSYSM20830T oferă o serie de caracteristici practice pentru utilizarea zilnică. Ușa are un unghi de deschidere de 120 de grade și un design reversibil, astfel încât direcția de deschidere poate fi selectată în funcție de cerințele locale în timpul instalării. Sistemul de blocare în 4 puncte și mânerul cu inserție dublă de 5 mm oferă securitate maximă împotriva accesului neautorizat. Dulapul este fabricat din tablă de oțel cu un strat de acoperire din pulbere epoxidică-poliesterică care oferă o protecție durabilă împotriva coroziunii. Culoarea corpului dulapului este RAL 7035 (gri), în timp ce mânerul este RAL 9005 (negru), care se potrivește într-un mediu industrial. Dulapul este format din 1 corp, 1 placă de etanșare a cablurilor, 1 sistem de blocare cu mâner, 4 suporturi pentru placa de montare și 1 ușă. Ușa poate fi demontată cu balamale cu șuruburi, iar suporturile plăcii de montare cu șuruburi, ceea ce facilitează întreținerea și modificările. Dulapul compact de comutare PanelSeT SM este conform cu reglementările și standardele internaționale, inclusiv IEC 62208. Produsul are certificări UL, BV și DNV, care garantează calitatea și fiabilitatea. Aplicațiile sale versatile îl fac o alegere ideală pentru instalații industriale, linii de producție, sisteme de distribuție a energiei electrice și echipamente automatizate. Dulapul de comutație NSYSM20830T de la Schneider Electric asigură o funcționare fiabilă pe termen lung într-o gamă largă de medii industriale, datorită utilizării de materiale de înaltă calitate și a tehnologiei de fabricație precise.
Schneider Electric Spacial SM - NSYSM20830T -SM cu ușă transparentă fără placă de montare (2000*800*300) date tehnice
Caracteristici generale
Familia de produse: PanelSeT
Denumirea produsului: PanelSeT SM
Tipul produsului: Dulap de comutație compact
Aplicație: Multifuncțional
Tip accesoriu de instalare: De podea
Caracteristici fizice
Înălțime: 2000 mm
Lățime: 800 mm
Adâncime: 300 mm
Greutate netă: 74 kg
Caracteristici structurale
Compoziția dispozitivului: 1 corp, 1 placă de etanșare pentru cablu, 1 sistem de blocare cu mâner, 4 suporturi pentru placa de montare, 1 ușă
Piese detașabile: Ușă cu balama cu șurub, suport placă de montare cu șuruburi
Număr de uși: Față: 1 ușă
Partea de deschidere a ușii:Reversibilă (120°)
Tipul ușii: Vitrată
Tipul încuietorii: Sistem de blocare în 4 puncte, mâner cu inserție cu tijă dublă de 5 mm
Tip carcasă: Partea frontală formează un cadru rigid cu colțuri sudate, carcasă dintr-o singură bucată cu placă spate sudată
Descriere placă de montare: Fără placă de montare
Tip placă de etanșare: Standard
Intrare cablu: 1 intrare
Materiale și tratament de suprafață
Material: Ușă: sticlă Securit, Corp: tablă de oțel, Ușă: tablă de oțel, Balama: zamak
Tratament de suprafață: Acoperire cu pulbere epoxidică-poliesterică
Culoare: Capac: gri (RAL 7035), Mâner: negru (RAL 9005) Accesibilitate și manipulare Accesibilitate pentru operare: Din față
Standarde și certificări
Standarde: IEC 62208
Certificări de produs: UL, BV, DNV
Grad de protecție IK: IK08 conform IEC 62262, respectă cerințele UL și cUL
Grad de protecție IP: IP55 conform IEC 60529
