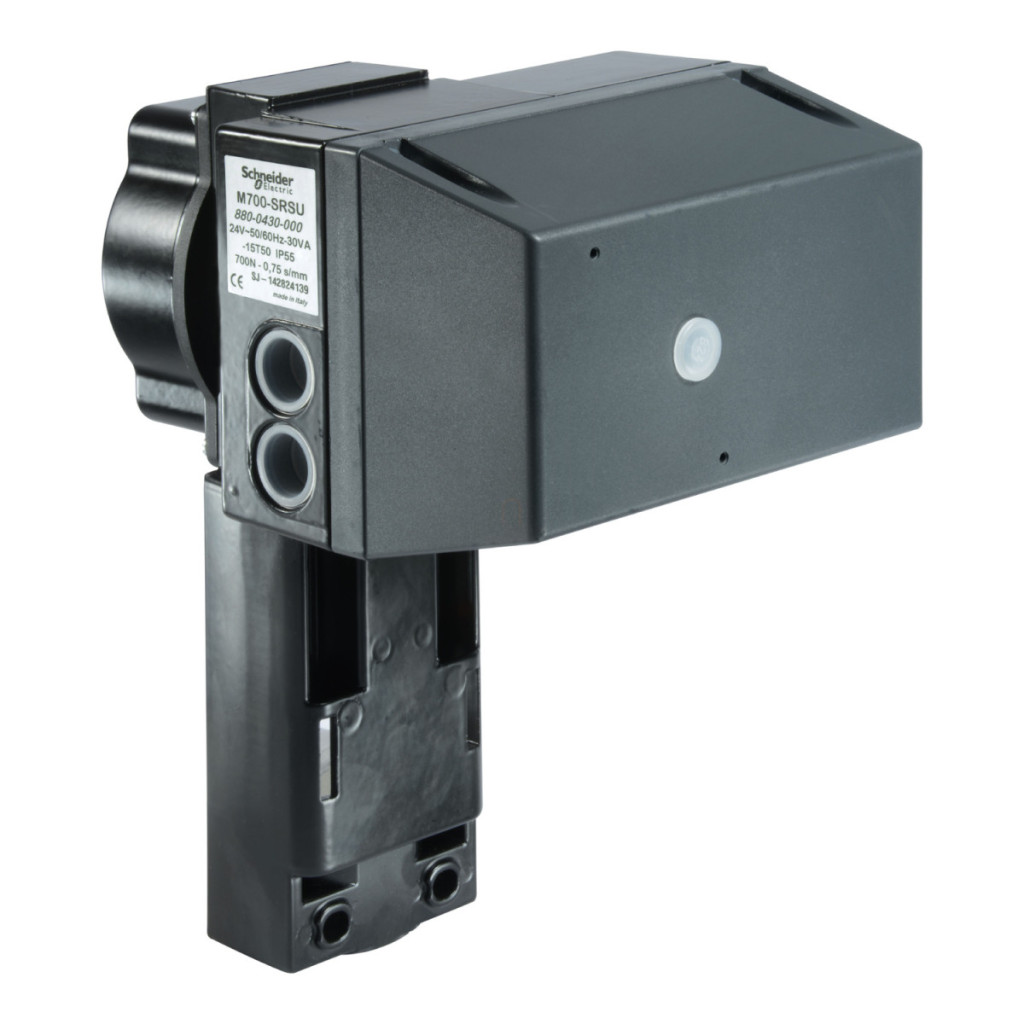

Schneider Electric SpaceLogic M700-SRSU este un actuator electric avansat pentru supape, conceput special pentru supape cu bilă și supape de control. Acest actuator liniar, cu numărul de piesă 8800430000, combină performanța ridicată cu controlabilitatea precisă, fiind ideal pentru automatizarea clădirilor și sistemele HVAC, unde funcționarea fiabilă este esențială. Actuatorul pentru supape SpaceLogic M700-SRSU este capabil să exercite o forță de 700 N (echivalentul a 157 livre), iar această performanță semnificativă este asigurată de un motor DC fără perii. Actuatorul funcționează cu o tensiune de 24 V c.a./c.c. și are o funcție de revenire cu arc, ceea ce înseamnă că, în cazul unei întreruperi de curent, revine automat la poziția inițială, asigurând funcționarea în siguranță a sistemului chiar și în caz de urgență. Revenirea cu arc a actuatorului supapei este în poziția „tijă sus”, care este compatibilă cu multe supape cu bilă. SpaceLogic M700-SRSU poate fi controlat în mod flexibil atât cu semnale de control flotante, cât și proporționale/modulatoare. Acesta acceptă un semnal de 0-10 V c.c. ca semnal analogic de intrare și furnizează un semnal de 2-10 V c.c. ca feedback, permițând determinarea precisă a poziției și feedback către sistemul de monitorizare. Actuatorul supapei are o cursă de 9-52 mm și este capabil de calibrare automată a cursei, ceea ce simplifică considerabil instalarea și punerea în funcțiune. Indicatorul de lungime a cursei montat pe jug oferă feedback vizual cu privire la poziția curentă a valvei. Dispozitivul are un timp de funcționare de numai 15 secunde sub sarcină, în timp ce timpul de retragere fără sarcină este de 95 de secunde. Ciclul de funcționare de 20% asigură o durată lungă de viață și o funcționare fiabilă. Gradul de protecție IP54 garantează protecția împotriva prafului și stropirii cu apă, asigurând funcționarea fiabilă a actuatorului de supapă SpaceLogic M700-SRSU într-o varietate de condiții de mediu. Actuatorul supapei poate fi utilizat la temperaturi ambientale cuprinse între -10 °C și 50 °C și funcționează fiabil chiar și la niveluri de umiditate relativă de până la 90%. Instalarea și conectarea sunt ușoare datorită celor două deschideri de 20 mm și conexiunii blocului terminal. De asemenea, are o funcție opțională de comutare 2 SPDT, care oferă opțiuni suplimentare de control. M700-SRSU are o clasă de izolație electrică de clasa II, ceea ce înseamnă siguranță sporită. Actuatorul de supapă SpaceLogic M700-SRSU, numărul de articol 8800430000, este alegerea ideală pentru piețele din Europa, Asia-Pacific și Australia, unde controlul precis al supapelor și funcționarea fiabilă sunt cerințe esențiale pentru sistemele de automatizare a clădirilor.
Specificații tehnice ale actuatorului SpaceLogic M700-SRSU
Caracteristici generale
Linia de produse actuatoare: SpaceLogic
Tipul produsului sau al componentei: Actuator
Tipul actuatorului: Electric
Seria de produse a actuatorului: M700
Model actuator: M700
Scopul produsului:Actuator pentru supapă cu bilă: Linear Caracteristici tehnice Tip motor: Motor DC fără perii Tip control: Resetare automată Funcție de comutare: 2 SPDT (opțional) Tensiune nominală de alimentare: 24 V AC/DC Intrare analogică: 0–10 V DC/4–20 mA DC 2 SPDT (opțional)
Tensiune nominală de alimentare: 24 V c.a./c.c.
Interval de intrare analogică: 0...10 V c.c.
Semnal de feedback: 2...10 V c.c.
Putere nominală transformator: 50 VA
Consum de energie: 30 VA AC
Consum de energie continuu: 30 VA AC
Tip de retur: Retur cu arc
Semnal de control: Flotant, proporțional/modulabil
Lungime cursă: 9...52 mm
Calibrare automată a cursei: Da
Clasa de izolație electrică: Clasa II
Forță: 700 N / 157 lbf
Indicator de poziție: Indicator de cursă pe cărucior
Racord cu presetupă: Deschidere presetupă 2 x 20 mm
Cabluri și conexiuni: Bloc terminal
Durata cursei: 15 s
Durata cursei fără retragere sarcină: 95 s
Grad de protecție IP: IP54
Ciclu de funcționare: 20 %
Condiții de mediu
Temperatură ambiantă de funcționare: -10...50 °C
Umiditate relativă: 0...90 %
Temperatură ambiantă de depozitare: -10...50 °C
Piață țintă: Europa, regiunea Asia-Pacific, Australia
