Corpul de comutare de tip V02, cu 3 poli, din gama TeSys VARIO de la Schneider Electric este o soluție de comutare de mare putere, concepută pentru aplicații industriale. Acest corp de comutare versatil este alegerea ideală pentru diverse sisteme electrice, unde este necesară o performanță fiabilă și o durată lungă de viață. Modelul TeSys VARIO V02 are 3 contacte de închidere (NO) și poate fi utilizat atât pentru rețelele de curent alternativ, cât și pentru cele de curent continuu, la o frecvență de 50/60 Hz. Tensiunea nominală de funcționare a comutatorului, conform IEC, este de 690 V CA, ceea ce asigură o aplicabilitate excelentă în mediul industrial. Produsul poate fi utilizat în diferite intervale de putere, în funcție de domeniul de utilizare: 3 kW la 400-415 V, 4 kW la 500 V, 1,5 kW la 230-240 V în categoria de comutație AC-3, respectiv 5,5 kW la 500 V, 5,5 kW la 690 V, 7,5 kW la 690 V, 3 kW la 230-240 V și 4 kW la 400-415 V în categoria AC-23A. Curentul nominal de funcționare este de 8,1 A în categoria AC-23 la 400 V, în timp ce curentul de sarcină termică tradițional, măsurat în aer liber, este de 12 A. În spații închise, această valoare scade la 10 A. Modelul Schneider Electric TeSys VARIO V02 are o capacitate de pornire remarcabilă: 120 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea sa de întrerupere este, de asemenea, de 120 A la 400 V în toate cele trei categorii de comutare menționate. Curentul condițional de scurtcircuit este de 10 kA la 400 V, asociat cu un siguranțe aM sau gG de 12 A. Puterea nominală de comutație la scurtcircuit (Icm) este de 1 kA la 400 V în valoare de vârf. Produsul aparține categoriei de funcționare intermitentă de 30 de cicluri și este adecvat și pentru deconectare. Rezistența la tensiune de impuls a corpului comutatorului este de 8 kV, în timp ce rezistența nominală la curent de scurtcircuit de scurtă durată (1 secundă) este de 300 A la 400 V. Durabilitatea sa mecanică este remarcabilă, fiind capabil de până la 100 000 de cicluri de comutare. În ceea ce privește durabilitatea electrică, aceasta este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoriile DC-1, DC-2, DC-3, DC-4 și DC-5. Conectarea terminalului IEC se realizează cu borne cu șurub, care sunt potrivite pentru cabluri solide de 10 mm² sau cabluri flexibile cu capete izolate de 6 mm². Cuplul de strângere al clemelor cu șurub este de 2,1 Nm. TeSys VARIO V02 are un design compact, cu dimensiuni de 74 mm înălțime, 55 mm lățime și 60 mm adâncime, iar greutatea sa este de doar 0,2 kg. Montarea se poate face pe placă sau pe șină simetrică. Produsul are grad de protecție IP20 conform standardului IEC 60529 și este prevăzut cu tratament de protecție TC. Robustețea sa mecanică este excelentă, rezistând la vibrații în intervalul de frecvență 10-150 Hz (1 gn) conform IEC 60068-2-6, precum și la șocuri cu durata de 11 ms (30 Gn) conform standardului IEC 60068-2-27. Corpul comutatorului poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C, iar rezistența la foc este de 960 °C, conform standardului IEC 60695-2-1. Modelul TeSys VARIO V02 deține numeroase certificări, printre care UL, CSA, GL, UKCA și CCC, în conformitate cu prevederile standardului IEC 60947-3.
Schneider Electric TeSys Mini-Vario - V02 - Carcasă de comutare tripolară 12 A - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumire produs: TeSys VARIO
Denumire scurtă: V

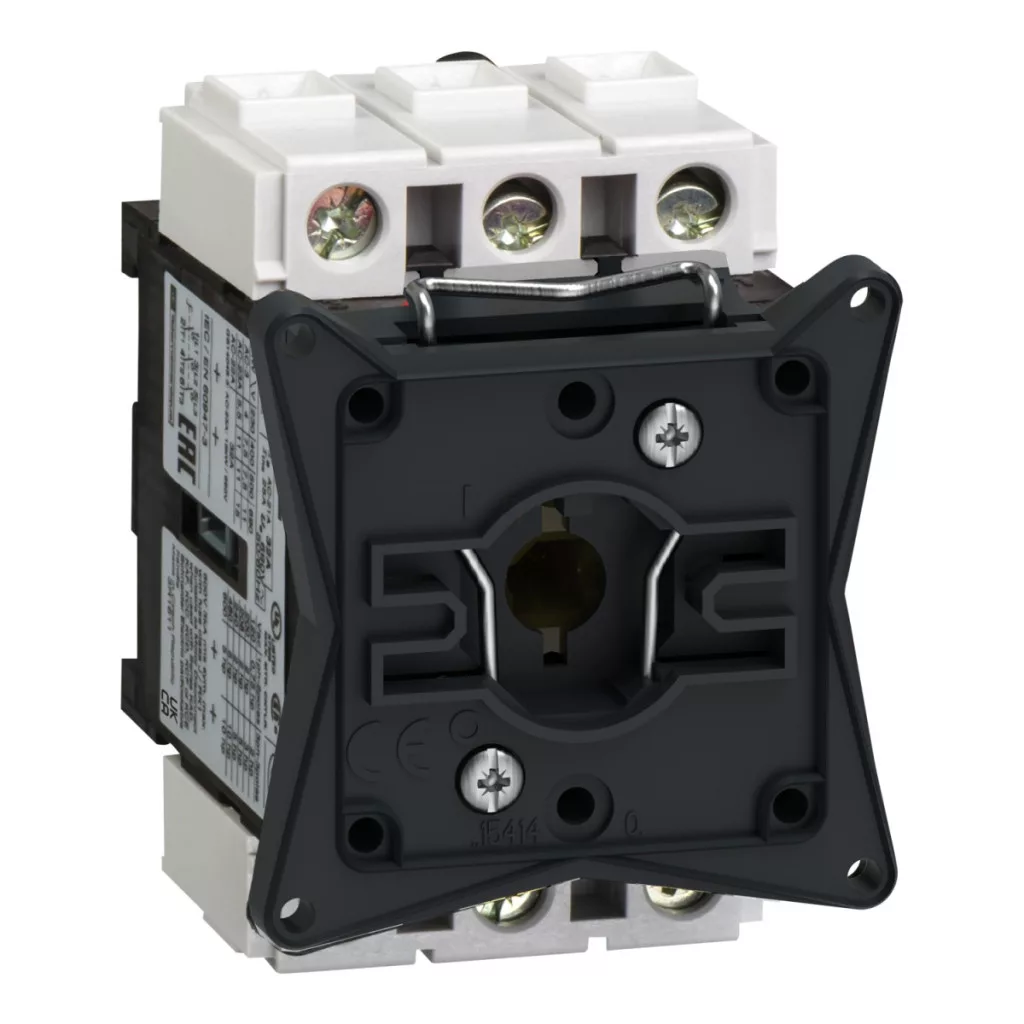

Tip de produs: Corp de comutare
Caracteristici de instalare
Fixare: Placă, Șină simetrică
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tipul rețelei: CA, DC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC: 690 V AC 50/60 Hz
Putere nominală de funcționare IEC: 3 kW 400...415 V (AC-3), 4 kW 500 V (AC-3), 1,5 kW 230...240 V (AC-3), 5,5 kW 500 V (AC-23A), 5,5 kW 690 V (AC-3), 7,5 kW 690 V (AC-23A), 3 kW 230...240 V (AC-23A), 4 kW 400...415 V (AC-23A)
Curent nominal de funcționare: 8,1 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 12 A
Curent termic convențional măsurat în spațiu închis: 10 A
Capacitate de pornire: 120 A 400 V AC-21A, 120 A 400 V AC-22A, 120 A 400 V AC-23A
Capacitate de întrerupere: 120 A 400 V (AC-21A), 120 A 400 V (AC-22A), 120 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA 400 V - asociat cu o siguranță aM de 12 A, 10 kA 400 V - asociat cu siguranță gG de 12 A
Putere nominală de scurtcircuit la pornire: 1 kA la valoarea de vârf de 400 V
Clasa de funcționare intermitentă: 30
Potrivit pentru deconectare: Da
Toleranță nominală la tensiune de impuls: 8 kV
Intensitate nominală a curentului de scurtcircuit de scurtă durată: 300 A la 400 V, durată: 1 s
Caracteristici mecanice
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1, 30.000 de cicluri DC-2, 30.000 de cicluri DC-3, 30.000 de cicluri DC-4, 30.000 de cicluri DC-5
Conectare terminal IEC: Circuit de curent puternic: clemă cu șurub 10 mm² - compactă, Circuit de curent puternic: clemă cu șurub 6 mm² - flexibilă - cu manșon de protecție
Cuplu de strângere: Circuit de curent puternic: 2,1 N.m - pe borne cu șurub
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 60 mm
Greutatea produsului: 0,2 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA, CCC
Nivel de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
