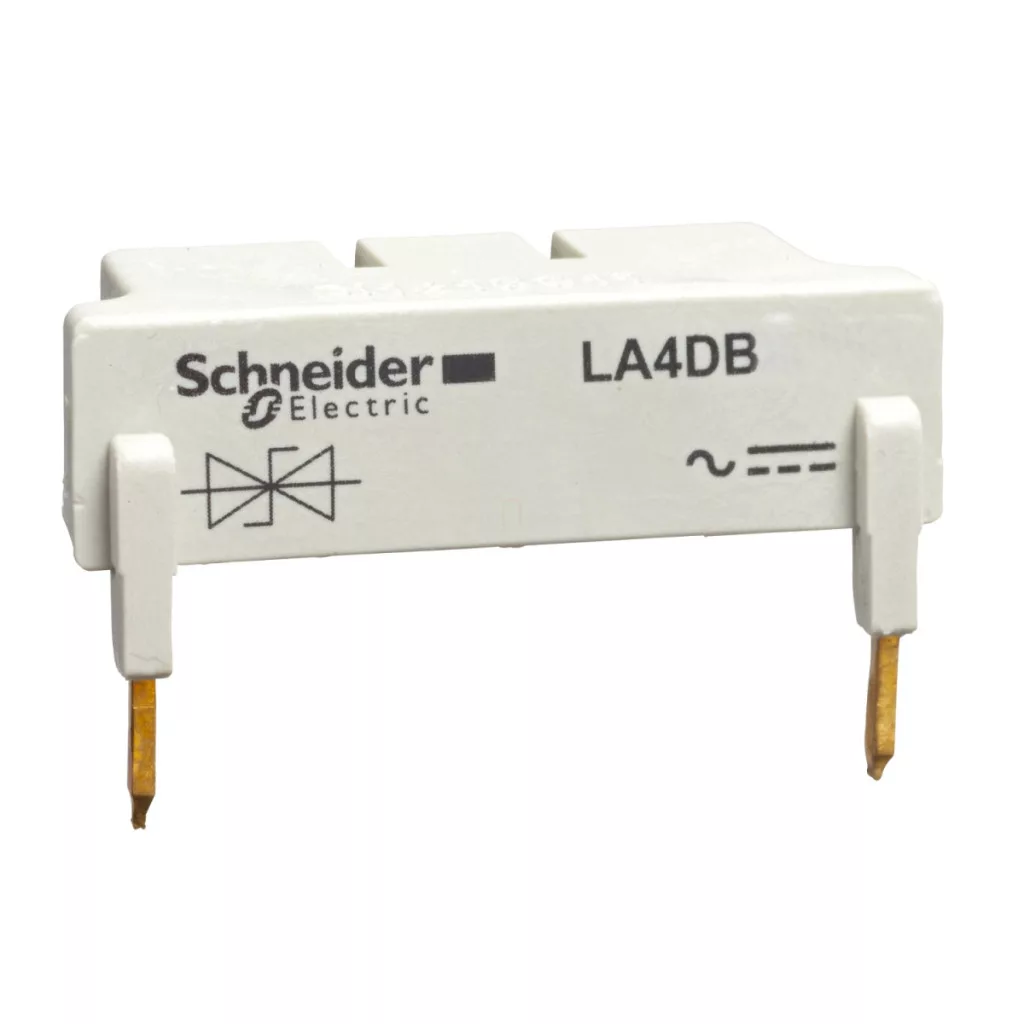

Dioda bidirecțională de limitare a vârfurilor de tensiune TeSys Deca LA4DB3B de la Schneider Electric este un modul supresor special conceput, care oferă o soluție de protecție împotriva supratensiunii destinată în mod specific mediilor industriale. Acest dispozitiv compact și fiabil asigură protecția contactorilor și a comutatoarelor magnetice TeSys, utilizând tehnologia de limitare bidirecțională a tensiunii. Modulul LA4DB3B din familia de supresoare LA4D este optimizat pentru tensiunea circuitului de comandă de 24 V c.c. și este compatibil cu contactorii 4P LP1D80, 3P LC1D80...D95, precum și 4P LP1D40...D65. Dispozitivul, care poate fi montat în poziție superioară, se fixează cu șuruburi, asigurând astfel o funcționare stabilă chiar și în medii în care pot apărea vibrații sau impacturi mecanice. Datorită tehnologiei diodei bidirecționale de limitare a tensiunii de vârf, tensiunea maximă de vârf este limitată la 2 Uc, ceea ce oferă o protecție excelentă pentru componentele sensibile ale circuitului de comandă. Din punct de vedere al mediului de funcționare, modulul supresor LA4DB3B poate fi utilizat într-un interval larg de temperaturi, la o temperatură de funcționare de -25...55 °C, iar depozitarea este posibilă între -40...80 °C. Dispozitivul are gradul de protecție IP2X conform standardului IEC 60529, ceea ce asigură o protecție de bază împotriva pătrunderii degetelor și a altor obiecte solide mai mari de 12,5 mm. Produsul este conform cu cele mai importante standarde internaționale, inclusiv IEC 60947-5-1, EN 60947-5-1, CSA C22.2 No 60947-5-1, UL 60947-5-1 și GB/T 14048.5, și deține, de asemenea, certificări de produs UL și CSA. Modulul supresor Schneider Electric LA4DB3B este recomandat în special pentru aplicații industriale în care este necesară protecția elementelor de comutare electromagnetice, de exemplu în centrele de control al motoarelor, pe liniile de producție sau în sistemele de automatizare. Modulul este extrem de util în medii în care calitatea rețelei este instabilă sau în care au loc operațiuni frecvente de comutare. Designul compact și montarea pe partea superioară necesită un spațiu minim în dulapul de comutație, asigurând în același timp o protecție maximă pentru sistemele de control valoroase.
Date tehnice pentru dioda LC1D compatibilă cu Schneider Electric TeSys D - LA4DB3B
Caracteristici principale
Gama de produse: TeSys
Denumire scurtă a dispozitivului: LA4D
Tipul produsului sau al componentei: Modul supresor
Compatibilitate produs: 4P LP1D80, 3P LC1D80...D95, 4P LP1D40...D65
Informații suplimentare
Loc de montare: Partea superioară
Mod de montare: Prin înșurubare
Tehnologie supresor: Diodă bidirecțională de limitare a tensiunii de vârf
Tensiune circuit de comandă [Uc]: 24 V CC
Tensiune de vârf maximă: 2 Uc
Condiții de mediu
Standarde: IEC 60947-5-1, EN 60947-5-1, CSA C22.2 Nr. 60947-5-1, UL 60947-5-1, GB/T 14048.5
Certificări ale produsului: UL, CSA
Grad de protecție IP: IP2X conform IEC 60529
Temperatură de funcționare: -25...55 °C
Temperatură de depozitare: -40...80 °C
