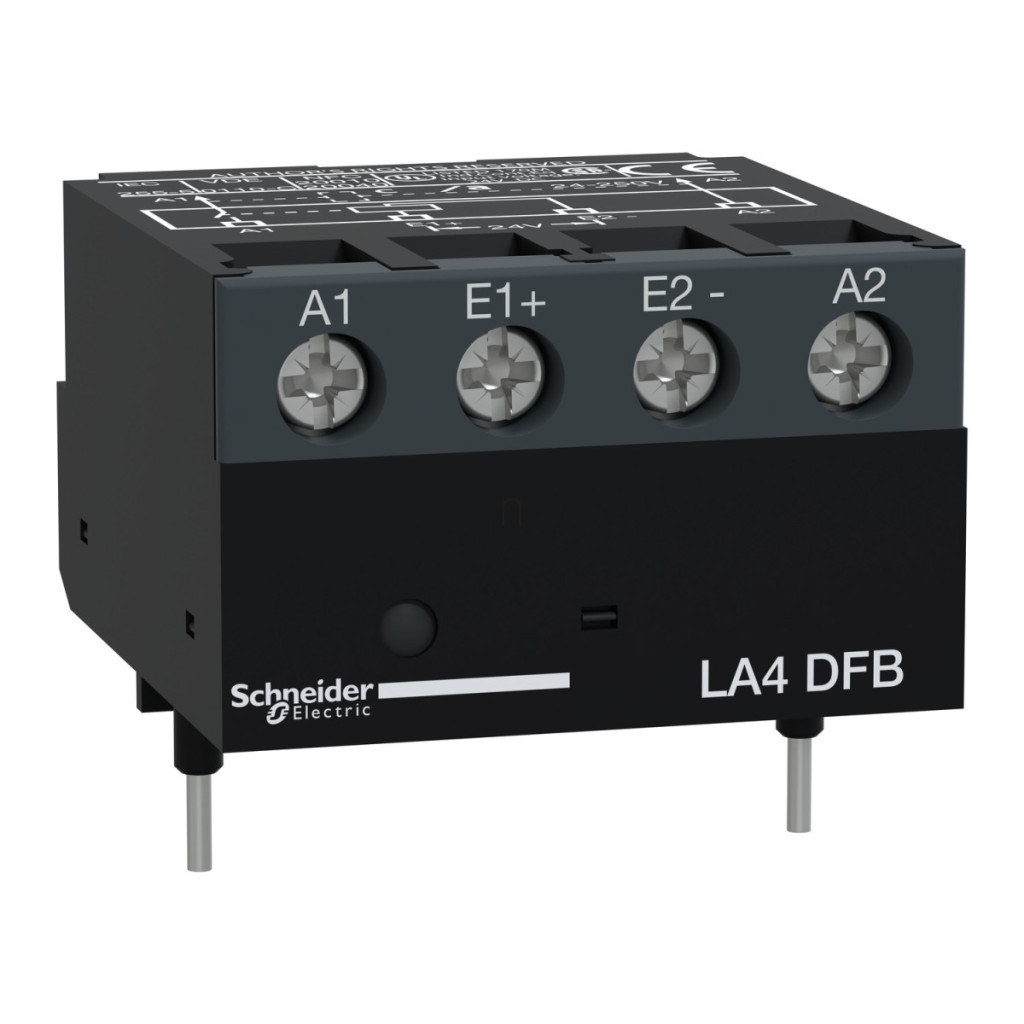

Modulul amplificator de interfață Schneider Electric TeSys Deca LA4DFB este un releu electromecanic de înaltă calitate care poate fi utilizat în sistemele de automatizare industrială pentru a efectua diverse sarcini de control. Acest modul compact, montat în partea superioară, este alegerea perfectă atunci când este necesară o potrivire fiabilă a semnalului și amplificarea semnalului în medii industriale. Modulul de interfață LA4DFB funcționează cu o tensiune de alimentare de 24 V c.c. și are o tensiune de izolare de 250 V, care respectă standardul IEC 60947-5-1. Este compatibil cu dispozitivele din familia de produse TeSys LC1D09...D150, ceea ce asigură o instalare flexibilă în diverse aplicații industriale. Dispozitivul are un design cu 3 poli, care permite controlul simultan al mai multor circuite. Intervalul de tensiune de alimentare al modulului poate varia între 17-30 V c.c. la 20 °C, ceea ce oferă suficientă flexibilitate pentru utilizarea în diverse sisteme. Caracteristicile de funcționare remarcabile ale LA4DFB includ un consum de curent de 25 mA la 20 °C și un curent garantat în stare 0 care nu depășește 2 mA. Nivelurile de tensiune garantate ale dispozitivului sunt mai mici de 2,4 V în starea 0 și de cel puțin 17 V în starea 1. Intervalul de tensiune de funcționare al modulului de interfață este între 24-250 V c.a., ceea ce îl face versatil pentru utilizarea în diverse sisteme de control. Durata de viață electrică a dispozitivului este excepțional de lungă, cu 10 milioane de cicluri de comutare la 240 V. Monitorizarea vizuală a stării modulului este facilitată de un afișaj LED, care oferă feedback clar cu privire la funcționarea acestuia. O diodă încorporată oferă protecție împotriva cablării incorecte sau a vârfurilor de tensiune. Modulul de interfață Schneider Electric TeSys Deca LA4DFB oferă opțiuni de conectare flexibile: conectorii 1 și 2 sunt disponibili pentru circuitul de control, la care pot fi conectate cabluri flexibile sau solide cu o secțiune transversală de 1-2,5 mm², cu sau fără manșoane. Dispozitivul are o înălțime de numai 12 mm și are protecție IP2X conform IEC 60529. Domeniul larg de temperatură de funcționare (-25...55 °C) și domeniul de temperatură de depozitare (-40...80 °C) asigură o funcționare fiabilă în diverse condiții de mediu. Dispozitivul are o disipare termică de 0,6 W în circuitul de control și o imunitate la microîntreruperi de 4 ms, permițând o funcționare stabilă chiar și în timpul întreruperilor scurte de alimentare. Curentul său termic convențional în aer liber este de 8 A la 50 °C, oferind performanțe adecvate pentru majoritatea aplicațiilor industriale.
Schneider Electric TeSys D - LA4DFB - Releu de interfață, 24 V date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumire scurtă a dispozitivului: LA4D
Descrierea polilor: 3P
Tipul produsului: Modul de interfață
Compatibilitatea produsului: LC1D09...D150
Caracteristici suplimentare
Metodă de montare: Montare superioară
Tip de tehnologie: Electromecanică
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune ale circuitului de control: 17...30 V la 20 °C CC
Tensiune nominală de izolație: 250 V - pentru circuitul de control, în conformitate cu IEC 60947-5-1
Conectori:
- Circuit de control: 1 conector, 1 cablu (cabluri) 1....2,5 mm² cu manșoane flexibile
- Circuit de control: 1 conector, 1 cablu (cabluri) 1...2,5 mm² fără manșoane flexibile
- Circuit de control: 1 conector, 1 cablu (cabluri) 1...2,5 mm² cu manșoane solide
- Circuit de control: 1 conector, 1 cablu (cabluri) 1...2,5 mm² fără manșoane solide
- Circuit de control: 2 conectori, 2 cabluri 1...2,5 mm² cu manșoane flexibile
- Circuit de control: conector 2, 2 cablu(uri) 1...2,5 mm² fără manșoane flexibile
- Circuit de control: conector 2, 2 cablu(uri) 1...2,5 mm² cu manșoane solide
- Circuit de control: conector cu 2 pini, 2 cabluri 1...2,5 mm² fără manșoane solide
Tensiune nominală de funcționare: Circuit de control: 24...250 V c.a. Consum de curent: 25 mA la 20 °C Curent garantat în starea 0: <= 2 mA Tensiune garantată în starea 0: < 2,4 V Tensiune garantată în starea 1: 17 V
Durată de viață electrică: 10 milioane de cicluri la 240 V
Indicație locală: afișaj LED
Înălțime: 12 mm
Caracteristici de mediu
Standarde: IEC 60255-5 Certificări de produs: UL, CSA
Curent termic convențional măsurat în aer liber: 8 A la 50 °C
Tip de protecție: Diodă încorporată
Grad de protecție IP: IP2X în conformitate cu IEC 60529
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă admisibilă în jurul dispozitivului: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Disiparea căldurii: 0,6 W la circuitul de control
Imunitate la microîntreruperi: 4 ms
