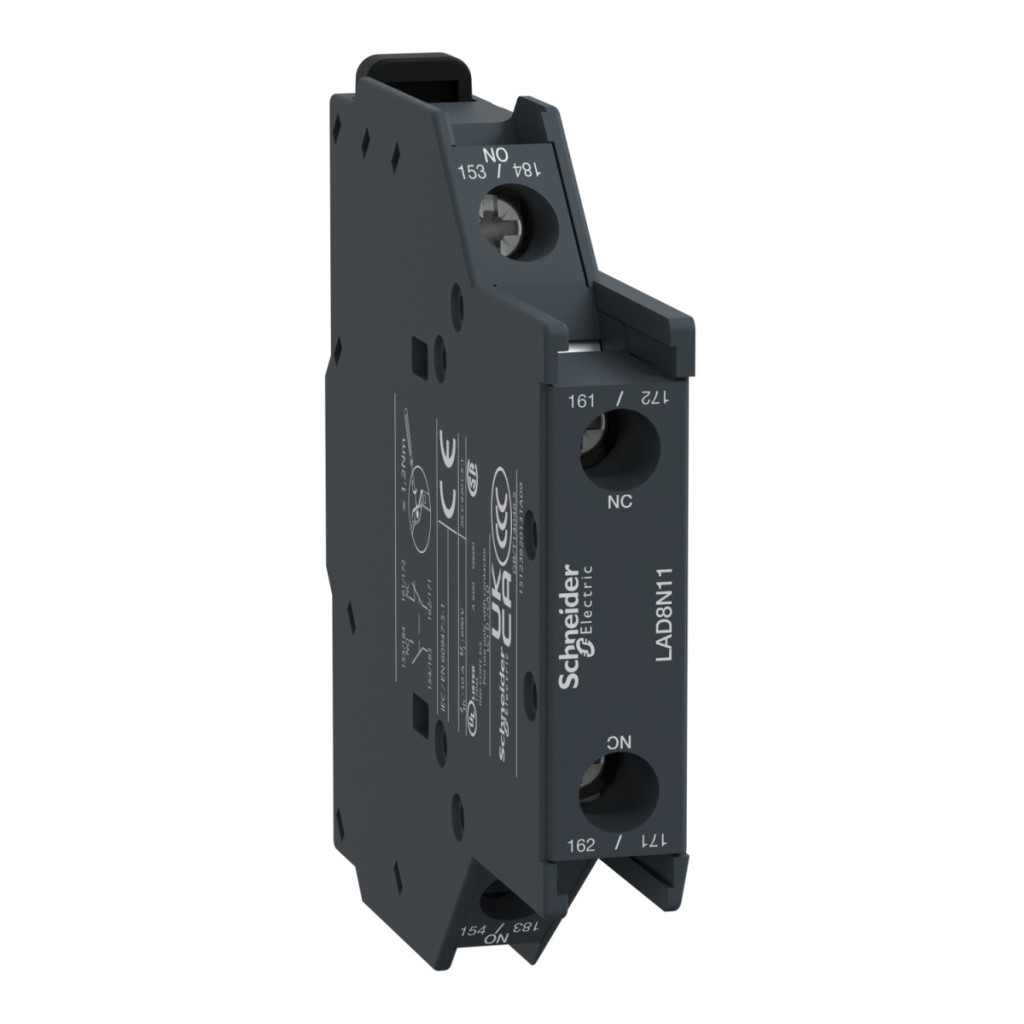

Blocul de contacte auxiliare Schneider Electric TeSys Deca LAD8N11 este un dispozitiv profesional de comutare industrială, componentă esențială a tablourilor electrice și a sistemelor de control moderne. Acest bloc de contacte auxiliare compact, montat lateral, are o configurație de contact 1NO+1NC (1 normal deschis + 1 normal închis), ideală pentru diverse sarcini de control și feedback în automatizarea industrială. Modelul LAD8N11 este pe deplin compatibil cu multe produse din seria TeSys Deca, inclusiv bobina TeSys Deca LC1D09...95 AC, TeSys Deca LC1D115/150, TeSys Deca LC1D40A...80A AC, bobina TeSys Deca CAD AC și contactori TeSys F LC1F. Această gamă largă de compatibilitate asigură faptul că blocul de contacte auxiliare poate fi utilizat într-o varietate de aplicații industriale. Conexiunea cu șurub asigură o conexiune electrică fiabilă și stabilă, în timp ce strângerea șuruburilor de fixare la un cuplu de 1,7 Nm asigură siguranța operațională pe termen lung. Parametrii tehnici ai contactului auxiliar Schneider Electric TeSys D LAD8N11 sunt remarcabili: tensiune nominală de funcționare de 690 V AC 25...400 Hz, curent nominal de funcționare de 6 A în categoria 120 V c.a.-15. Pentru aplicații c.c., curent nominal de funcționare de 0,55 A în categoria 125 V c.c.-13 și 0,1 A în categoria 600 V c.c.-13. Produsul are o tensiune de izolație de 690 V conform IEC 60947-5-1 și 600 V conform reglementărilor UL și CSA. Curentul termic nominal convențional în aer liber este de 10 A (la 60 °C). Produsul are contacte momentane care oferă caracteristici excelente de comutare în diverse aplicații. Caracteristicile tehnice remarcabile ale modelului LAD8N11 includ o capacitate nominală de comutare de 140 A AC conform IEC 60947-5-1 și 250 A DC conform aceluiași standard. Sarcina admisibilă pe termen scurt este de 100 A pentru 1 secundă, 120 A pentru 500 milisecunde și 140 A pentru 100 milisecunde. Tipul de protecție este siguranța GG 10 A. Durata de viață mecanică este remarcabilă: 30 de milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Dispozitivul are un timp de ne-suprapunere de 1,5 ms atât pentru oprire, cât și pentru pornire, ceea ce asigură că nu există suprapunere între contactele de deschidere și închidere în timpul procesului de comutare. Rezistența de izolație este mai mare de 10 MOhm, ceea ce asigură o izolație electrică excelentă.
Schneider Electric TeSys D - LAD8N11 - Bloc de contacte auxiliare, lateral, 1Z+1NY, conexiune cu șurub date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Compatibilitate: TeSys Deca LC1D09...95 bobină CA, TeSys Deca LC1D115/150, TeSys Deca LC1D40A...80A bobină CA, TeSys Deca CAD bobină CA, TeSys F LC1F
Poziție de montare: laterală
Configurație poli: 1 NO + 1 NC (1 închidere + 1 deschidere)
Funcționarea contactului: Funcționare momentană
Parametri electrici
Tensiune nominală de funcționare: 690 V AC 25...400 Hz
Curent nominal de funcționare: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolare: 690 V conform IEC 60947-5-1, 600 V conform UL, 600 V conform CSA
Curent termic convențional în aer liber: 10 A (la 60 °C)
Capacitate nominală de comutare: 140 A c.a. conform IEC 60947-5-1, 250 A c.c. conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt: 100 A timp de 1 s, 120 A timp de 500 ms, 140 A timp de 100 ms
Tip de protecție: siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms fără suprapunere între contactele NC și NO la oprire, 1,5 ms fără suprapunere între contactele NC și NO la pornire
Rezistență de izolație: > 10 MOhm Conexiuni Tip conexiune: borne cu șurub pentru 1 cablu(uri) 1...4 mm² cu capăt de cablu flexibil, borne cu șurub pentru 1 cablu(uri) 1...4 mm² fără capăt flexibil al cablului, cleme cu șurub 2 cablu(e) 1...2,5 mm² cu capăt flexibil al cablului, cleme cu șurub 2 cablu(e) 1...4 mm² fără capăt flexibil al cablului, cleme cu șurub 1 cablu (cabluri) 1...4 mm² fără capăt rigid al cablului, cleme cu șurub 2 cabluri 1...4 mm² fără capăt rigid al cablului
Cuplu de strângere: 1,7 N.m - cu șurubelniță plată Ø 6 mm, 1,7 N.m - cu șurubelniță Philips nr. 2, 1,7 N.m - cu șurubelniță Pozidriv nr. 2
Dimensiuni
Înălțime: 72 mm
Lățime: 12,5 mm
Adâncime: 71,3 mm
Parametri de mediu
Caracteristici de mediu: Mediu normal
Nivel de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă de depozitare: -60...80 °C
Temperatura ambiantă de funcționare: -5...60 °C Altitudine de funcționare: 3000 m Standarde și certificări Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ Certificări de produs: Schema CB, UL, CSA, CCC, EAC, UKCA
