Blocul de contacte auxiliare LAD8N20 din seria TeSys D de la Schneider Electric oferă un design compact și robust, cu montare laterală, pentru aplicații industriale. Acest bloc de contacte 2NO (două contacte normal deschise) este alegerea perfectă pentru sisteme de control, circuite de semnalizare și sisteme de automatizare în care sunt necesare funcții auxiliare sau de feedback fiabile. Produsul aparține familiei TeSys Deca și este compatibil cu o gamă largă de produse, inclusiv TeSys Deca LC1D09...95 bobină CA, LC1D40A...80A bobină CA, contactoare LC1D115/150, precum și bobina CA TeSys Deca CAD și tipurile TeSys F LC1F. Această compatibilitate asigură integrarea ușoară a blocului de contacte auxiliare LAD8N20 în sistemele existente, sporind flexibilitatea și capacitatea de extindere. Blocul de contacte auxiliare LAD8N20 are caracteristici tehnice remarcabile. Acesta funcționează la o tensiune nominală de 690 V c.a. într-un interval de frecvență de 25-400 Hz și are diverse curenți nominali de funcționare: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13 și 0,1 A la 600 V c.c.-13. Produsul are o tensiune nominală de izolare de 690 V în conformitate cu IEC 60947-5-1 și 600 V în conformitate cu reglementările UL și CSA. Curentul termic convențional în aer liber este de 10 A (la 60 °C). Dispozitivul comută în mod instantaneu, asigurând un răspuns imediat la semnalele de control. LAD8N20 are performanțe excelente de comutare, cu o capacitate nominală de curent de pornire de 140 A CA și 250 A CC, conform IEC 60947-5-1. Capacitate de încărcare admisibilă pe termen scurt: 100 A pentru 1 secundă, 120 A pentru 500 milisecunde și 140 A pentru 100 milisecunde. Tipul de protecție este siguranța GG 10 A. Durabilitatea sa mecanică este remarcabilă, cu 30 de milioane de cicluri de comutare, asigurând o durată lungă de viață și o funcționare fiabilă. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Timpul de ne-suprapunere este de 1,5 ms atât pentru oprire, cât și pentru pornire, asigurând că nu există suprapunere între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm, ceea ce asigură o izolație electrică excelentă.

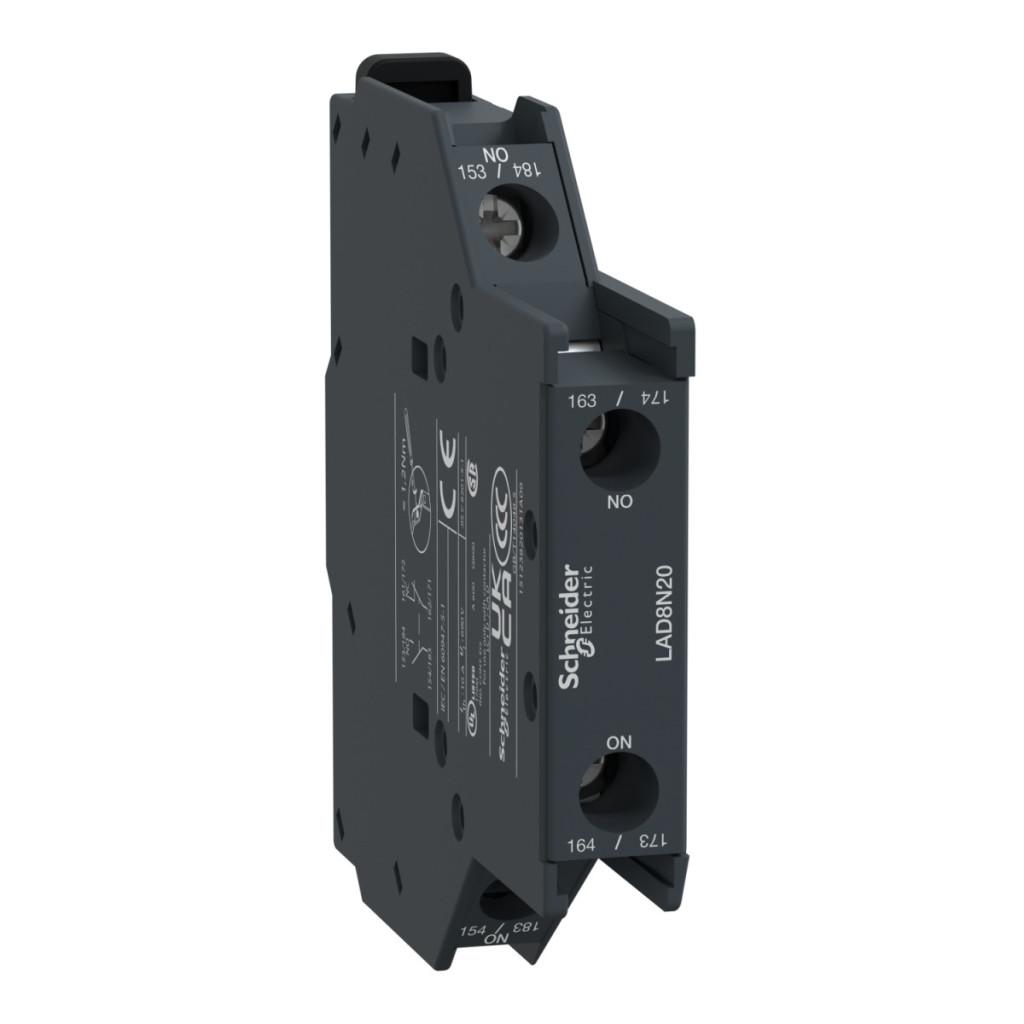

Schneider Electric TeSys D - LAD8N20 - Bloc de contacte auxiliare, lateral, 2Z, conexiune cu șurub date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Compatibilitate: TeSys Deca LC1D09...95 bobină CA, TeSys Deca LC1D40A...80A bobină CA, TeSys Deca LC1D115/150, TeSys Deca CAD bobină CA, TeSys F LC1F
Poziție de montare: laterală
Compoziție contact: 2 NO (normal deschis)
Funcționare contact: Momentană
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V AC 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-5-1, 600 V conform UL, 600 V conform CSA
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C)
Capacitate nominală de comutare [Irms]: 140 A c.a. conform IEC 60947-5-1, 250 A c.c. conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt: 100 A timp de 1 s, 120 A timp de 500 ms, 140 A pentru 100 ms
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri de comutare
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms fără suprapunere între contactele NC și NO la oprire, 1,5 ms fără suprapunere între contactele NC și NO la pornire
Rezistență de izolație: > 10 MOhm Conexiuni și dimensiuni Conectori - terminale: Terminale cu șurub 1 cablu(uri) 1...4 mm² cu capăt de cablu flexibil, Terminale cu șurub 1 cablu(uri) 1...4 mm² fără capăt flexibil al cablului, terminale cu șurub 2 cabluri 1...2,5 mm² cu capăt de cablu flexibil, terminale cu șurub 2 cabluri 1...4 mm² fără capăt de cablu flexibil, terminale cu șurub 1 cablu(e) 1...4 mm² fără capăt de cablu rigid, terminale cu șurub 2 cabluri 1...4 mm² fără capăt de cablu rigid
Cuplu de strângere: 1,7 Nm - cu șurubelniță plată Ø 6 mm, 1,7 Nm - cu șurubelniță Philips nr. 2, 1,7 Nm - cu șurubelniță Pozidriv nr. 2
Înălțime: 72 mm
Lățime: 12,5 mm
Adâncime: 71,3 mm
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant pentru depozitare: -60...80 °C
Temperatura aerului ambiant pentru funcționare: -5...60 °C
Altitudine de funcționare: 3000 m
Standarde și certificări
Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:30.2, IEC 60335-2-40:JJ Anexă, UL 60335-2-40:JJ Anexă
Certificări de produs: CB Scheme, UL, CSA, CCC, EAC, UKCA
