Schneider Electric TeSys Deca LADC223 este un bloc de contacte auxiliare de înaltă calitate, ideal pentru aplicații industriale care necesită funcții de comutare fiabile. Acest bloc de contacte auxiliare montat frontal are 2 contacte NO+2 NC (2 normal deschise + 2 normal închise), dintre care 1 NO+1 NC sunt de tip „make-before-break”, în timp ce celelalte contacte sunt momentane. Sistemul de conectare cu arc asigură o cablare rapidă și fiabilă, ceea ce este deosebit de avantajos în medii supuse vibrațiilor sau în locuri unde întreținerea este frecventă. Contactul auxiliar TeSys Deca LADC223 este compatibil cu contactele și comutatoarele magnetice TeSys D CAD, TeSys D LC1D, TeSys Deca CAD și TeSys Deca LC1D, facilitând integrarea în sistemele existente. Blocul are o tensiune nominală de funcționare de 690 V c.a. (în intervalul 25-400 Hz), ceea ce permite o gamă largă de aplicații. Performanța sa în diferite categorii de sarcină este remarcabilă: 6 A la 120 V și 1,04 A la 690 V în categoria AC-15 și 0,55 A la 125 V și 0,1 A la 600 V în categoria DC-13. Aceste valori îndeplinesc cerințele majorității aplicațiilor industriale, fie că este vorba de controlul motoarelor electrice, al sistemelor de iluminat sau al altor sarcini inductive. Blocul de contacte auxiliare are caracteristici tehnice remarcabile: tensiunea sa de izolație este de 690V conform IEC 60947-5-1 și de 600V conform standardelor UL și CSA. Curentul nominal convențional de răcire cu aer liber este de 10 A (la 60 °C), ceea ce oferă o rezervă suficientă pentru majoritatea aplicațiilor. Dispozitivul este conform cu standardele EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 nr. 60947-5-1 și GB/T 14048.5 și este certificat CB, UL, CSA, EAC, CE și UKCA, confirmând conformitatea sa cu cerințele de înaltă calitate și siguranță. Capacitatea nominală de rupere (Irms) este de 140 A CA și 250 A CC conform IEC 60947-5-1, indicând o toleranță excelentă la suprasarcină pe termen scurt. Capacitatea de încărcare pe termen scurt a blocului este de 100 A timp de 1 secundă, 120 A timp de 500 milisecunde și 140 A timp de 100 milisecunde, protejată de o siguranță de tip GG de 10 A. Durata sa de viață mecanică este excepțional de lungă, cu 30 de milioane de cicluri de comutare, asigurând o funcționare pe termen lung, fără întreținere. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Timpul de suprapunere este de 1,5 ms, iar timpul de nesuprapunere este, de asemenea, de 1,5 ms atât pentru energizare, cât și pentru dezinervare, asigurând că nu există suprapunere între contactele NC și NO. Rezistența de izolare este mai mare de 10 MOhm, ceea ce înseamnă o izolare electrică excelentă. Opțiunile de conectare sunt flexibile: terminale cu arc pentru conectarea a 2 cabluri, care pot fi cabluri flexibile cu secțiune transversală de 2,5 mm² fără capete de cablu sau cabluri rigide cu secțiune transversală de 2,5 mm². Designul compact (48 mm înălțime, 44 mm lățime și 42 mm adâncime) și greutatea de numai 0,05 kg permit o instalare ușoară chiar și în spații înguste. Protecția IP20 și tratamentul TH asigură o protecție adecvată în medii normale, în timp ce intervalul de temperatură de funcționare (-5...60 °C) și intervalul de temperatură de depozitare (-60...80 °C) garantează performanțe adecvate în aproape orice mediu de aplicare, până la o altitudine de 3000 m deasupra nivelului mării.

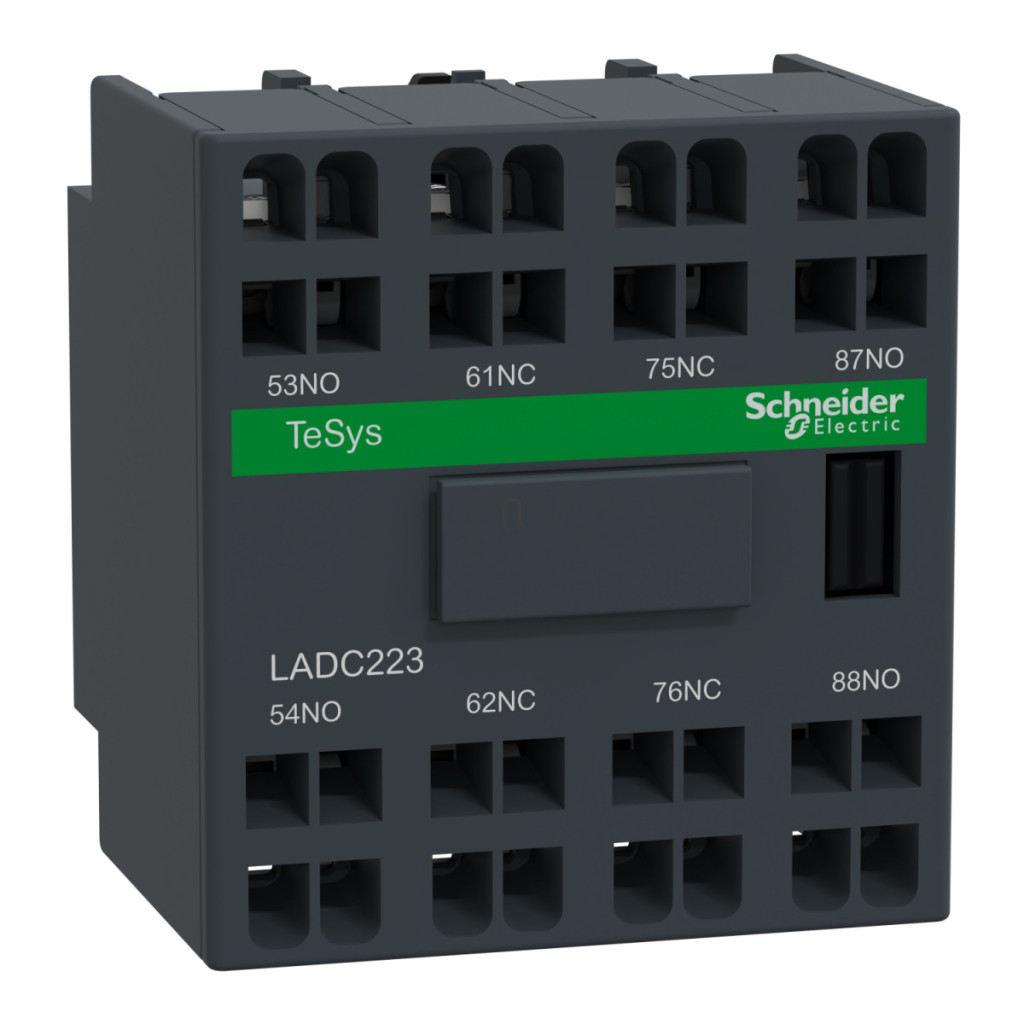

Schneider Electric TeSys D - LADC223 - Bloc de contacte auxiliare, panou frontal, 2Z+2NY, conexiune cu arc, date tehnice suprapuse
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Poziție de montare: Panou frontal
Compoziția contactului: 2 NO + 2 NC (2 închidere + 2 deschidere)
Funcționarea contactului: Închidere înainte de deschidere (închidere înainte de deschidere) 1 NO + 1 NC, Momentan 1 NO + 1 NC
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL), 600 V (conform CSA)
Curent convențional de răcire cu aer liber [Ith]: 10 A (la 60 °C)
Capacitate nominală de scurtcircuit (Irms): 140 A c.a. (conform IEC 60947-5-1), 250 A c.c. (conform IEC 60947-5-1)
Sarcina admisibilă pe termen scurt: 100 A 1 s, 120 A timp de 500 ms, 140 A timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp de suprapunere: 1,5 ms
Timp de nesuprapunere: 1,5 ms când este dezafectat (fără suprapunere între contactele NC și NO), 1,5 ms când este sub tensiune (fără suprapunere între contactele NC și NO)
Rezistență de izolație: > 10 MOhm
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri de comutare
Conexiuni: Terminale cu arc pentru conectarea a 2 cabluri (2,5 mm² flexibile fără papuci de cablu sau 2,5 mm² rigide)
Dimensiuni: Înălțime 48 mm, Lățime 44 mm, Adâncime 42 mm
Greutate netă: 0,05 kg
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatura ambiantă în timpul depozitării: -60...80 °C
Temperatura ambiantă în timpul funcționării: -5...60 °C Altitudine de funcționare: 3000 m Standarde și certificări Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.5
Certificări de produs: CB, UL, CSA, EAC, CE, UKCA
