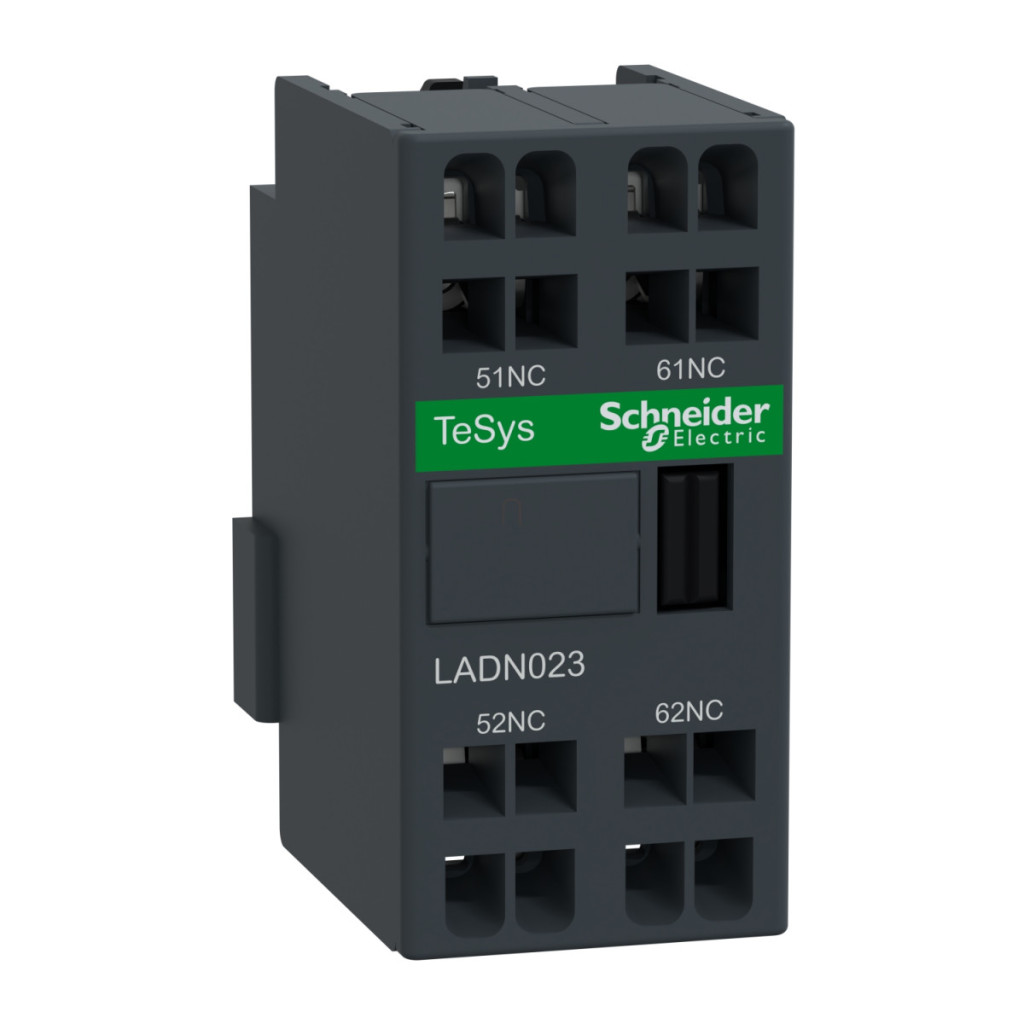

Blocul de contacte auxiliare LADN023 din seria TeSys Deca de la Schneider Electric este un dispozitiv de înaltă calitate, montat frontal, cu 2 contacte NC (normal închise) și terminale cu arc. Acest produs este special conceput pentru a fi utilizat cu contactori TeSys Deca CAD și TeSys Deca LC1D și servește ca o componentă complementară excelentă în sistemele de control industrial. Blocul de contacte auxiliare LADN023 este instantaneu, asigurând o comutare rapidă și fiabilă. Tensiunea nominală de funcționare este de 690 V c.a. și poate fi utilizat într-un interval de frecvență de 25-400 Hz. Valorile curentului nominal de funcționare variază în funcție de diferite categorii de aplicații: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15 și 0,55 A la 125 V c.c.-13 sau 0,1 A la 600 V c.c.-13 în aplicații c.c. Curentul termic convențional măsurat în aer liber este de 10 A (la 60 °C). Tensiunea nominală de izolație a dispozitivului este de 690 V conform IEC 60947-5-1 și 600 V conform UL 60947-5-1 și CSA C22.2 Nr. 60947-5-1. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, IEC 60335-1:30.2, IEC 60335-2-40:JJ Anexă și UL 60335-2-40:JJ Anexă. LADN023 are certificări CB Scheme, UL, CSA, CCC, EAC și UKCA, care confirmă calitatea înaltă și aplicabilitatea internațională a produsului. Capacitatea nominală de comutare este de 140 A CA sau 250 A CC conform IEC 60947-5-1. Sarcina admisibilă pe termen scurt este de 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde sau 140 A la 60 °C timp de 100 milisecunde. Siguranța de tip GG este de 10 A. LADN023 are o durabilitate mecanică extrem de ridicată, garantând 30 de milioane de cicluri de comutare. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. O caracteristică specială a dispozitivului este timpul fără suprapunere, care este de 1,5 ms atât în timpul dezafectării, cât și al alimentării, astfel încât nu există suprapunere între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm. Dispozitivul are terminale cu arc care acceptă 2 cabluri cu o secțiune maximă de 2,5 mm², atât în versiunea flexibilă, cât și în cea rigidă. Dimensiunile produsului sunt: înălțime 48 mm, lățime 26 mm, adâncime 42 mm, culoare gri închis. Nivel de protecție IP IP20 conform IEC 60529. Este important de reținut că Schneider Electric a anunțat întreruperea producției acestui produs, care se va încheia la 30 septembrie 2026. Dacă intenționați să utilizați această componentă pe termen lung, este recomandat să luați în considerare acest aspect și să vă asigurați că aveți stocuri suficiente sau să găsiți o soluție alternativă. Dispozitivul poate fi utilizat în medii normale, cu o temperatură de depozitare de -60 până la 80 °C, o temperatură de funcționare de -5 până la 60 °C și o altitudine maximă de funcționare de 3000 de metri.
Schneider Electric TeSys D - LADN023 - Bloc de contacte auxiliare, panou frontal, 2NY, conexiune cu arc date tehnice
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys Deca CAD, TeSys Deca LC1D
Locație de montare: Partea frontală
Configurație contact pol: 2 NC
Funcționarea contactului: Momentană
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 25...400 Hz
Curent nominal de funcționare:
- 6 A la 120 V c.a.-15
- 1,04 A la 690 V c.a.-15
- 0,55 A la 125 V c.c.-13
- 0,1 A la 600 V CC-13
Tensiune nominală de izolare: 690 V conform IEC 60947-5-1, 600 V conform UL 60947-5-1, 600 V conform CSA C22.2 Nr. 60947-5-1
Curent termic convențional în aer liber: 10 A (la 60 °C)
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Capacitate nominală de comutare: 140 A CA conform IEC 60947-5-1, 250 A CC conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt:
- 100 A la 60 °C timp de 1 s
- 120 A la 60 °C timp de 500 ms
- 140 A la 60 °C timp de 100 ms
Tip de protecție: siguranță GG 10 A
Timp fără suprapunere: 1,5 ms când este dezafectat, fără suprapunere între contactele NC și NO; 1,5 ms când este sub tensiune, fără suprapunere între contactele NC și NO
Rezistența de izolație: > 10 MOhm
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri de comutare
Conexiuni - blocuri terminale: Blocuri terminale cu arc 2 cabluri de 2,5 mm² fără capete flexibile, blocuri terminale cu arc 2 cabluri de 2,5 mm² rigide
Înălțime: 48 mm
Lățime: 26 mm
Adâncime: 42 mm
Culoare: Gri închis
Condiții de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatură ambiantă de depozitare: -60...80 °C Temperatura ambiantă de funcționare: -5...60 °C Altitudine de funcționare: 3000 m Certificate și standarde Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1 EN 50012, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, IEC 60335-1:30.2 secțiune, IEC 60335-2-40:JJ anexă, UL 60335-2-40:JJ anexă
Certificări de produs: CB Scheme, UL, CSA, CCC, EAC, UKCA
Avertisment
Întreruperea producției: 30 septembrie 2026
