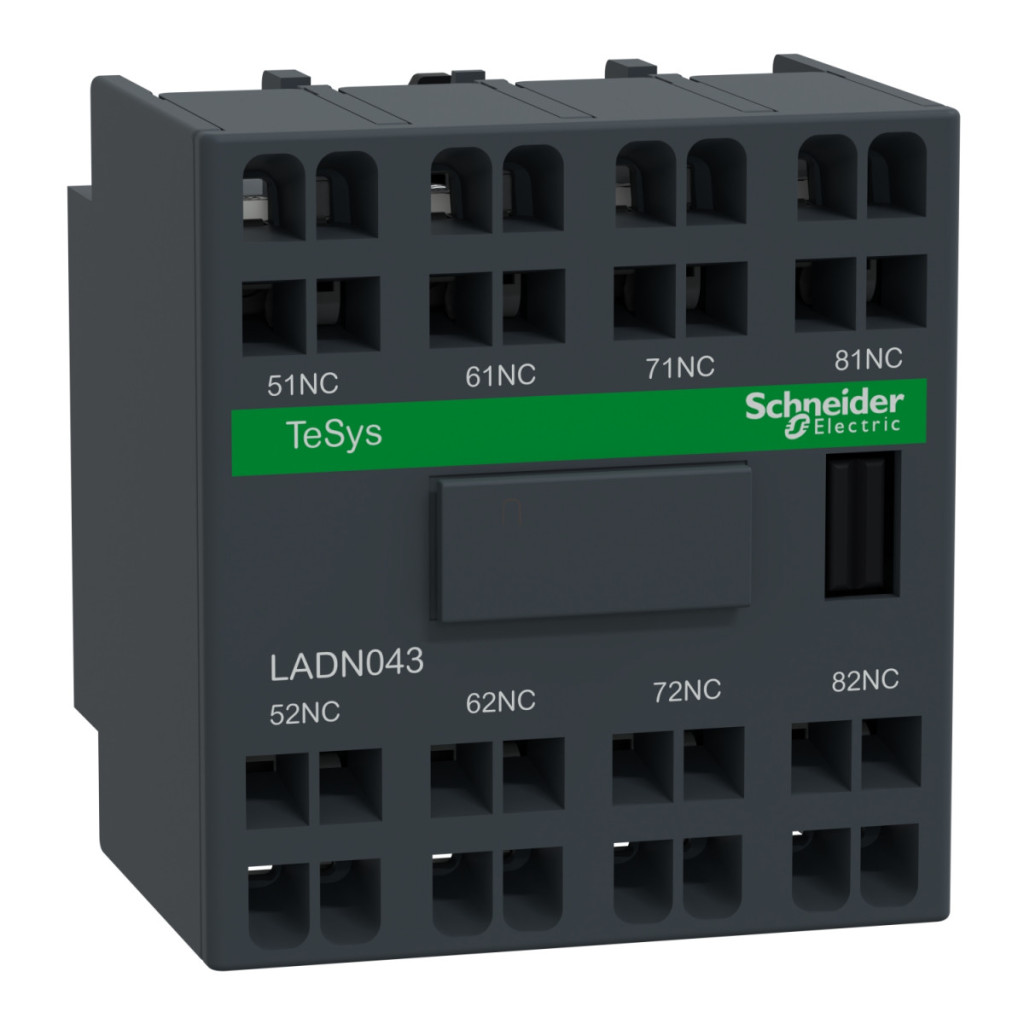

TeSys Deca LADN043 este un bloc de contacte auxiliare de calitate profesională care aparține familiei de produse TeSys Deca de la Schneider Electric. Este important de reținut că acest produs este un model ieșit din fabricație și va fi retras de pe piață la 30 septembrie 2026, astfel încât este recomandabil să căutați o alternativă pentru proiectele pe termen lung. Acest bloc de contacte auxiliare cu o configurație 4NC (4 contacte normal închise) este compatibil în mod specific cu seriile TeSys Deca CAD și TeSys Deca LC1D și este proiectat pentru montare pe panoul frontal. Designul său compact (48×44×42 mm) și schema de culori gri închis se potrivesc perfect cu aparatajul industrial Schneider Electric. LADN043 are terminale moderne cu arc care facilitează cablarea rapidă și sigură a cablurilor flexibile și rigide cu o secțiune transversală de până la 2×2,5 mm². Contactul auxiliar este momentane și oferă o durabilitate mecanică extrem de ridicată, cu 30 de milioane de cicluri de comutare. Unitatea are caracteristici de funcționare remarcabile: tensiune nominală de funcționare de 690 V c.a. (în intervalul 25...400 Hz), flux de căldură convențional în aer liber de 10 A (la 60 °C) și curenți nominali de funcționare optimizați pentru diferite categorii de sarcină: 6 A (120 V c.a.-15), 1,04 A (690 V c.a.-15), 0,55 A (125 V c.c.-13) și 0,1 A (600 V c.c.-13). Produsul are valori minime de comutare de 5 mA curent și 17 V tensiune. Calitatea excepțională a blocului de contact de închidere LADN043 este garantată de o serie de certificări recunoscute la nivel internațional: CB Scheme, UL, CSA, CCC, EAC și UKCA. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, precum și IEC 60335-1:Clauza 30.2 și IEC 60335-2-40:Anexa JJ. Din punct de vedere operațional, este important de menționat că există un interval de timp fără suprapunere de 1,5 ms între contacte, atât la excitație, cât și la dezactivație, ceea ce garantează că nu există suprapunere între contactele de închidere și deschidere. Rezistența de izolație este extrem de ridicată, depășind 10 MΩ. Produsul are o capacitate nominală de comutare de 140 A CA sau 250 A CC (conform IEC 60947-5-1) și poate suporta sarcini de curent deosebit de mari pentru perioade scurte: 100 A (1 secundă), 120 A (500 ms) și 140 A (100 ms) la 60 °C. Unitatea este de tip GG și trebuie protejată cu o siguranță de 10 A. Blocul de contacte auxiliare LADN043 poate fi utilizat în condiții normale de mediu, are un grad de protecție IP20 conform IEC 60529 și este protejat TH conform IEC 60068. Intervalul de temperatură de funcționare este între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este între -60 °C și +80 °C. Produsul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării. Produsul Schneider Electric LADN043 este ideal pentru utilizarea în orice aplicație industrială în care este necesar un contact auxiliar fiabil și durabil în circuitele de control.
Schneider Electric TeSys D - LADN043 - Bloc de contacte auxiliare, panou frontal, 4NY, conexiune cu arc date tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys Deca CAD, TeSys Deca LC1D
Notă importantă: Acest produs va fi scos din producție și nu va mai fi fabricat după 30 septembrie 2026.
Parametri tehnici
Locație de montare: Panou frontal
Configurație poli: 4 NC (normal închis)
Funcționare contact: Momentană
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL 60947-5-1), 600 V (conform CSA C22.2 Nr. 60947-5-1)
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C)
Durabilitate mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms la deconectare, 1,5 ms la conectare (fără suprapunere între contactele NC și NO)
Rezistență de izolare: > 10 MOhm
Caracteristici fizice
Conexiuni: Terminale cu arc, 2 cabluri de 2,5 mm² fără capete flexibile, 2 cabluri de 2,5 mm² rigide
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Culoare: Gri închis
Protecție și condiții de mediu
Nivel de protecție (IP): IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Mediu de funcționare: Mediu normal
Temperatura ambiantă de depozitare: -60...80 °C
Temperatură ambiantă de funcționare: -5...60 °C
Altitudine de funcționare: 3000 m
Date suplimentare
Capacitate nominală de comutare (Irms): 140 A CA (conform IEC 60947-5-1), 250 A CC (conform IEC 60947-5-1)
Capacitate de sarcină admisibilă pe termen scurt: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Certificate și standarde
Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ
Certificări de produs: Schema CB, UL, CSA, CCC, EAC, UKCA
