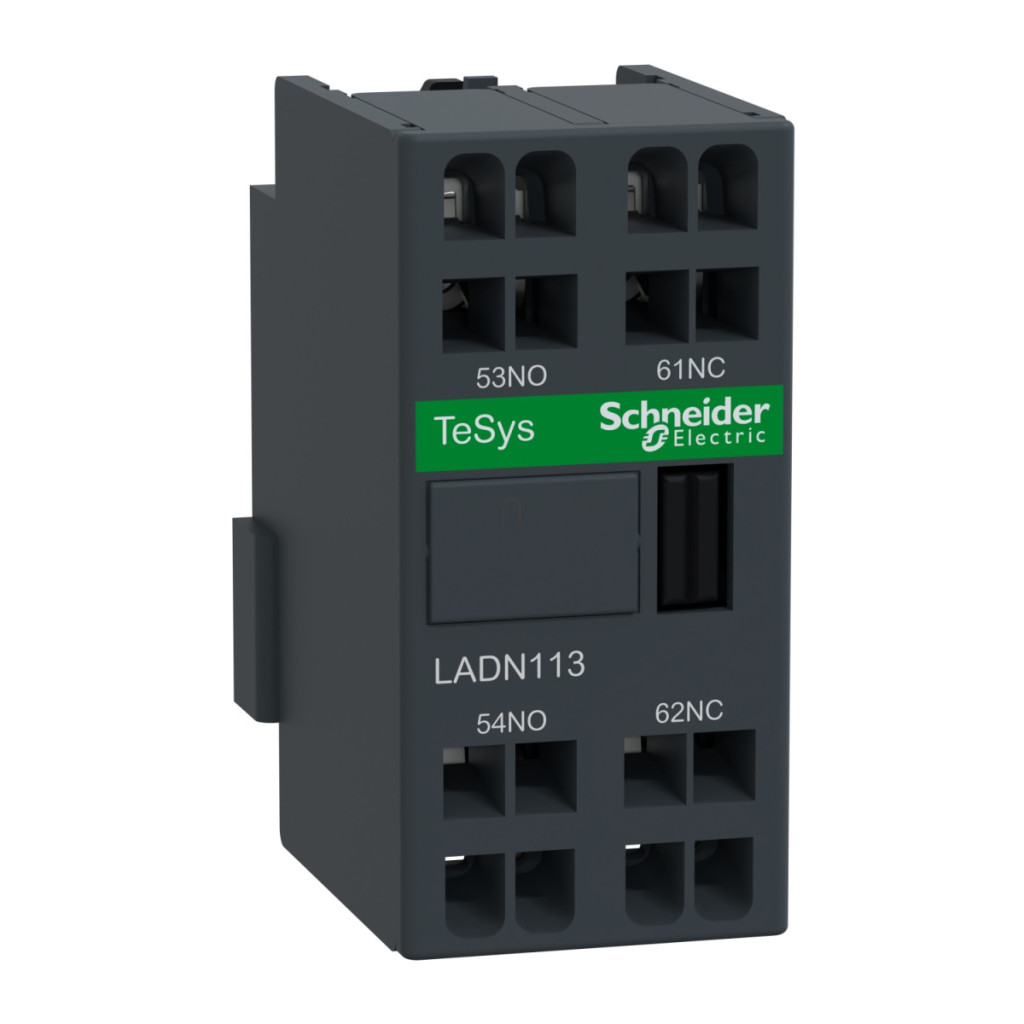

Schneider Electric TeSys Deca LADN113 este un bloc de contacte auxiliare de înaltă calitate, montat frontal, cu o configurație de contact 1NO+1NC și conexiune cu arc. Acest produs oferă o soluție extrem de fiabilă pentru aplicații industriale în care durata lungă de viață și funcționarea fără probleme sunt importante. Este important de reținut că producția acestui produs va fi întreruptă la 30 septembrie 2026, de aceea este recomandabil să căutați o alternativă pentru proiectele pe termen lung. Blocul de contacte auxiliare TeSys Deca LADN113 este compatibil cu familiile de produse TeSys D CAD, TeSys D LC1D, TeSys Deca CAD și TeSys Deca LC1D, ceea ce facilitează integrarea în sistemele existente. Dispozitivul este proiectat cu montare frontală, ceea ce facilitează instalarea și întreținerea. Configurația contactelor 1NO+1NC (1 normal deschis + 1 normal închis) asigură o aplicabilitate versatilă, iar contactele funcționează instantaneu. Modelul LADN113 are caracteristici electrice remarcabile. Tensiunea nominală de funcționare este de 690 V CA 25...400 Hz, în timp ce curentul nominal de funcționare este de 6 A în categoria 120 V c.a.-15, 1,04 A în categoria 690 V c.a.-15, 0,55 A în categoria 125 V c.c.-13 și 0,1 A în categoria 600 V c.c.-13. Tensiunea nominală de izolare este de 690 V conform IEC 60947-5-1 și de 600 V conform standardelor UL și CSA. Curentul convențional de căldură în aer liber este de 10 A (la 60 °C). Produsul este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ. Produsul deține o serie de certificări internaționale, precum CB Scheme, UL, CSA, CCC, EAC și UKCA. LADN113 se mândrește, de asemenea, cu parametri tehnici remarcabili în ceea ce privește caracteristicile suplimentare. Capacitatea nominală de comutare Irms este de 140 A CA conform IEC 60947-5-1 și 250 A CC, tot conform IEC 60947-5-1. Sarcina admisibilă pe termen scurt este de 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde și 140 A la 60 °C timp de 100 milisecunde. Tipul de protecție este siguranța GG cu o valoare de 10 A. Durata de viață mecanică este extrem de lungă, 30 de milioane de cicluri. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Timpul de ne-suprapunere este de 1,5 ms atât pentru oprire, cât și pentru pornire, astfel încât nu există suprapunere între contactele NC și NO. Rezistența de izolație depășește 10 MOhm.
Schneider Electric TeSys D - LADN113 - Bloc de contacte auxiliare, panou frontal, 1Z+1NY, conexiune cu arc date tehnice
Caracteristici de bază
Seria: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Locație de montare: Panou frontal
Configurație contact: 1 NO + 1 NC (1 închidere + 1 deschidere)
Funcționarea contactului: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL), 600 V (conform CSA)
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C)
Standarde și certificări
Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ
Certificări de produs: Schema CB, UL, CSA, CCC, EAC, UKCA
Caracteristici suplimentare
Capacitate nominală de comutare Irms: 140 A CA (conform IEC 60947-5-1), 250 A DC (conform IEC 60947-5-1)
Sarcina admisibilă pe termen scurt: 100 A 60 °C 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Tip de protecție: siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms la oprire - fără suprapunere între contactele NC și NO, 1,5 ms la pornire - fără suprapunere între contactele NC și NO
Rezistență de izolație: > 10 MOhm
Conexiuni - Terminale
Terminale cu arc 2 cabluri 2,5 mm² flexibile, fără capete de cablu
Terminale cu arc 2 cabluri 2,5 mm² rigide
Caracteristici fizice
Înălțime: 48 mm
Lățime: 26 mm
Adâncime: 42 mm
Culoare: Gri închis
Condiții de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatura ambiantă de depozitare: -60...80 °C Temperatura mediului de funcționare: -5...60 °C Altitudine de funcționare: 3000 m
