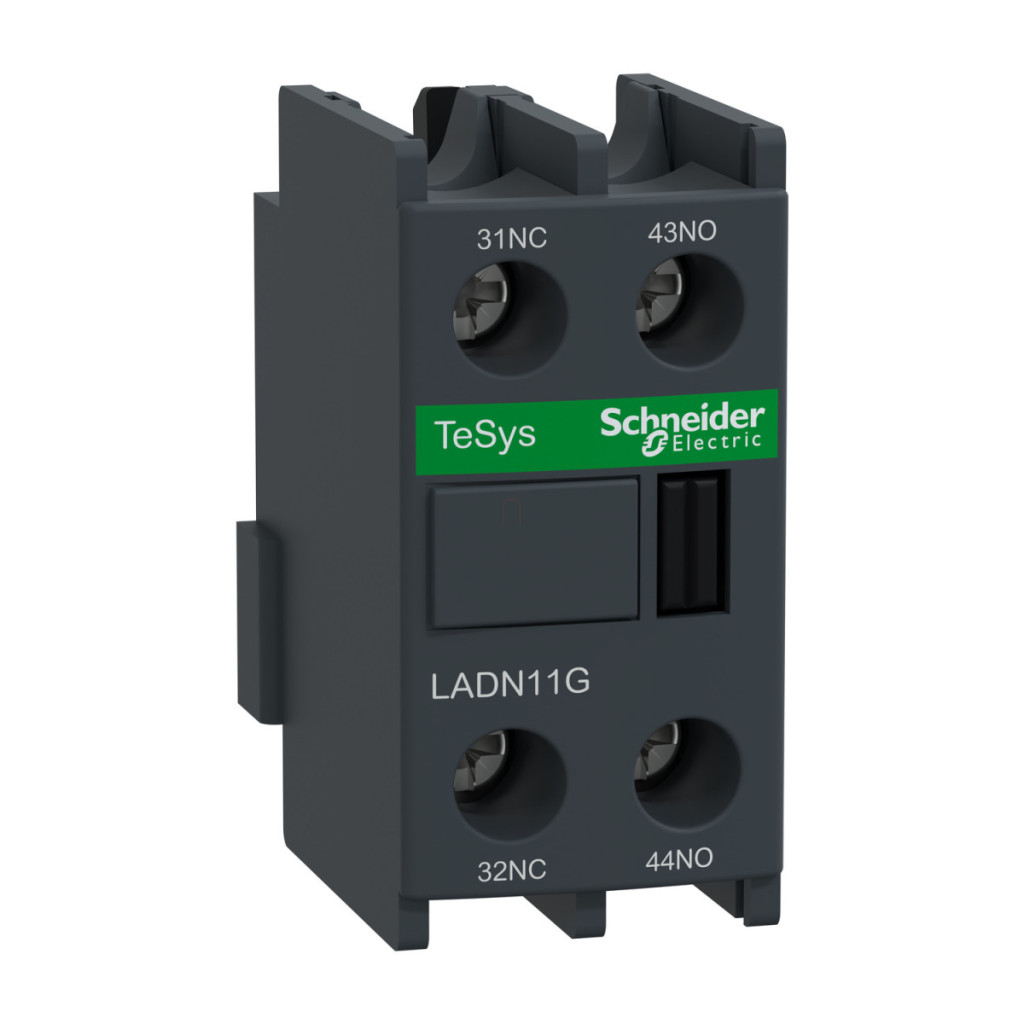

Blocul de contacte auxiliare Schneider Electric TeSys D - LADN11G este o componentă profesională pentru aparate de comutație electrică care poate fi utilizată pe scară largă în sistemele de automatizare industrială. Acest bloc de contacte auxiliare montat frontal aparține familiei de produse TeSys Deca și are un contact normal deschis (NO) și unul normal închis (NC), oferind flexibilitate pentru diverse sarcini de control. Blocul de contacte auxiliare LADN11G este compatibil cu contactoarele din seriile TeSys D, TeSys F și TeSys Deca, inclusiv următoarele tipuri: LC1D09...D80, LC1DT20...DT40, LC1DT60A...DT80A, LC1F și CR1F. Această compatibilitate extinsă permite integrarea ușoară în sistemele existente și utilizarea într-o varietate de aplicații. Produsul este echipat cu terminale cu șurub, care asigură o conexiune fiabilă și stabilă la fire. Parametrii tehnici ai LADN11G sunt remarcabili: tensiune nominală de funcționare de 690 V c.a. în gama de frecvențe 25...400 Hz, tensiune de izolație de 690 V conform IEC 60947-5-1 și 600 V conform standardelor UL și CSA. Produsul poate fi utilizat cu diferite curenți de funcționare: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13 și 0,1 A la 600 V c.c.-13. Blocul de contacte auxiliare poate conduce un curent termic de 10 A măsurat în aer liber convențional la o temperatură ambiantă de 60 °C. Are o durată de viață mecanică remarcabilă de 30 de milioane de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Blocul de contacte auxiliare LADN11G are contacte instantanee cu un curent minim de comutare de 5 mA și o tensiune minimă de comutare de 17 V. Timpul de ne-suprapunere este de 1,5 ms atât pentru alimentarea cu energie, cât și pentru deconectarea de la sursa de energie, asigurând că nu există suprapunere între contactele NC și NO. Produsul are un grad de protecție IP20 conform IEC 60529 și este tratat TH conform IEC 60068. Intervalul de temperatură de funcționare este de la -5 la 60 °C, iar intervalul de temperatură de depozitare este de la -60 la 80 °C. Produsul poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării.
Schneider Electric TeSys D - LADN11G - Bloc de contacte auxiliare, panou frontal, 1Z+1NY, Date tehnice EN50012
Date generale
Familia de produse: TeSys
Linia de produse: TeSys Deca
Denumirea produsului: TeSys Deca
Tip de produs: Bloc de contacte auxiliare
Cod scurt tip: LADN
Compatibilitate
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Caracteristici tehnice
Poziție de montare: Frontală
Configurație contact: 1 NO + 1 NC
Funcționare contact: Instantanee
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]:
6 A la 120 V c.a.-15
1,04 A la 690 V c.a.-15
0,55 A la 125 V c.c.-13
0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]:
690 V conform IEC 60947-5-1
600 V conform UL
600 V conform CSA
Curent termic măsurat în aer liber normal [Ith]: 10 A (la 60 °C)
Standarde și certificări
EN/IEC 60947-5-1
GB/T 14048.5
EN 50012
UL 60947-5-1
CSA C22.2 Nr. 60947-5-1
IEC 60335-1:30.2 punct
IEC 60335-2-40:JJ anexă
UL 60335-2-40:Anexa JJ
Date suplimentare
Capacitate nominală de comutare Irms:
140 A CA conform IEC 60947-5-1
250 A CC conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt:
100 A la 60 °C timp de 1 s
120 A la 60 °C timp de 500 ms
140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere:
1,5 ms la deconectare, fără suprapunere între contactele NC și NO
1,5 ms la conectare, fără suprapunere între contactele NC și NO
Rezistență de izolație: > 10 MOhm Conexiuni - blocuri terminale Terminale cu șurub 1 cablu(e) 1...4 mm² flexibil, cu manșoane Terminale cu șurub 1 cablu(e) 1...4 mm² flexibil, fără manșoane
Terminale cu șurub 2 cablu(uri) 1...2,5 mm² flexibil, cu manșoane
Terminale cu șurub 2 cablu(uri) 1...4 mm² flexibil, fără manșoane
Terminale cu șurub 1 cablu(uri) 1...4 mm² rigid, fără manșoane
Terminale cu șurub 2 cablu(uri) 1...4 mm² rigid, fără manșoane
Cuplu de strângere
1,7 N.m - șurubelniță plată Ø 6 mm
1,7 N.m - șurubelniță Philips nr. 2
1,7 N.m - șurubelniță Pozidriv nr. 2
Caracteristici fizice
Înălțime: 48 mm
Lățime: 26 mm
Adâncime: 42 mm
Culoare: Gri închis
Date de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă de depozitare: -60...80 °C Temperatura ambiantă de funcționare: -5...60 °C Altitudine de funcționare: 3000 m
