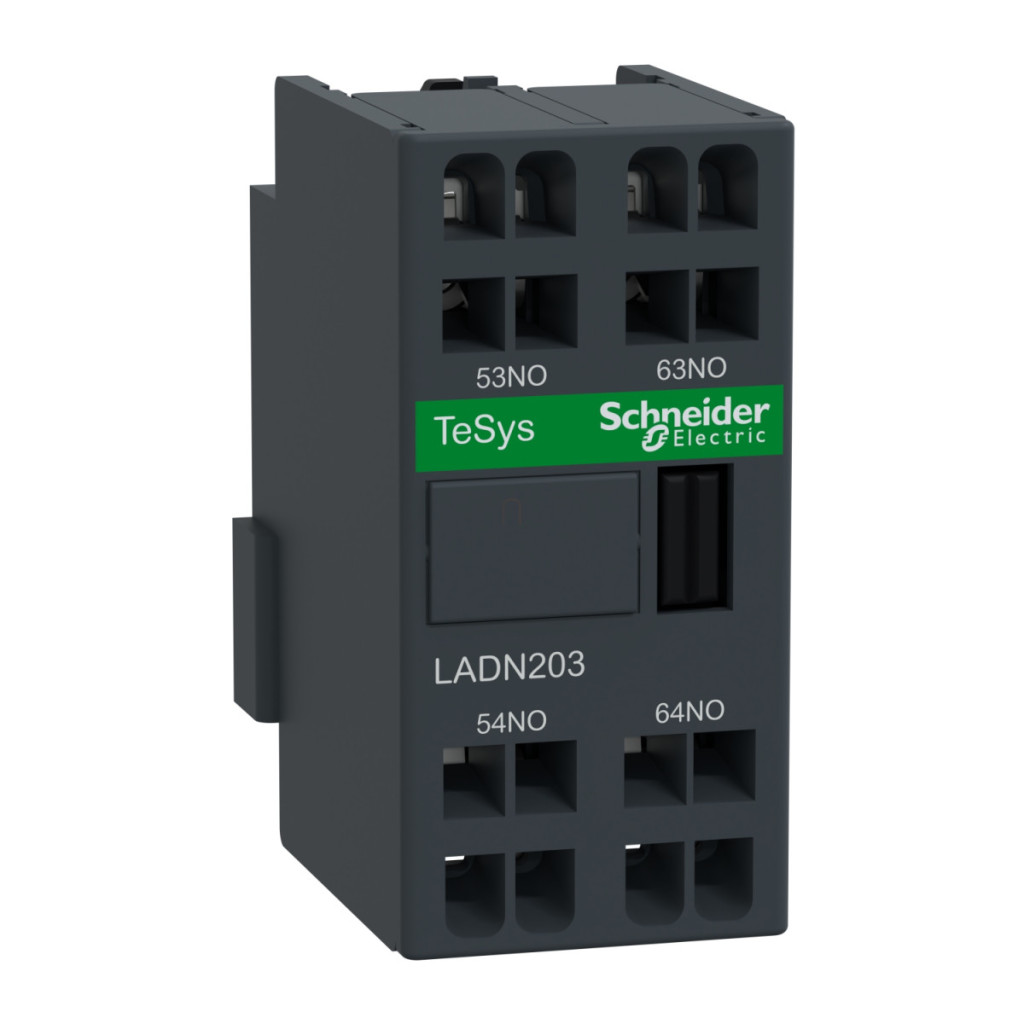

Schneider Electric TeSys Deca LADN203 este un bloc de contacte auxiliare cu montare frontală, conceput special pentru aparatura de comutație industrială. Acest dispozitiv compact are două contacte NO (normal deschise) și este echipat cu terminale cu arc, ceea ce facilitează foarte mult instalarea și întreținerea. Produsul este deosebit de potrivit pentru utilizarea cu familiile de contactoare TeSys D CAD, TeSys D LC1D, TeSys Deca CAD și TeSys Deca LC1D, asigurând o compatibilitate perfectă în cadrul sistemelor de automatizare Schneider Electric. Blocul de contacte auxiliare LADN203 are o serie de parametri tehnici remarcabili, care îl fac potrivit pentru o funcționare fiabilă în medii industriale. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a. în gama de frecvențe 25-400 Hz. Curentul nominal de funcționare variază pentru diferite categorii de aplicații: 6 A pentru 120 V c.a.-15, 1,04 A pentru 690 V c.a.-15 și, pentru sarcini c.c., 0,55 A pentru 125 V c.c.-13 și 0,1 A pentru 600 V c.c.-13. Tensiunea de izolare este de 690 V conform IEC 60947-5-1 și de 600 V conform reglementărilor UL și CSA. Curentul termic convențional în aer liber este de 10 A la 60 °C, ceea ce oferă o capacitate de încărcare excelentă pentru majoritatea aplicațiilor industriale. Excelența tehnică a produsului este confirmată și de conformitatea sa cu numeroase certificări și standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ. Produsul are certificări CB Scheme, UL, CSA, CCC, EAC și UKCA, care garantează aplicabilitatea sa pe piețele globale. Capacitatea nominală de comutare a IRMS este de 140 A CA și 250 A CC conform IEC 60947-5-1, în timp ce capacitatea de încărcare admisibilă pe termen scurt este de 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde și 140 A la 60 °C timp de 100 milisecunde. Tipul de protecție este siguranța GG cu 10 A. LADN203 are o durabilitate mecanică remarcabilă, cu 30 de milioane de cicluri de comutare, asigurând o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Timpul fără suprapunere este de 1,5 ms atât pentru oprire, cât și pentru pornire, asigurând o funcționare precisă. Rezistența de izolație este mai mare de 10 MOhm, ceea ce garantează o izolație electrică excelentă. Conexiunile se realizează cu terminale cu arc pentru 2 cabluri, fir flexibil de 2,5 mm² fără capete de cablu sau fir rigid de 2,5 mm². Produsul are dimensiuni compacte: 48 mm înălțime, 26 mm lățime și 42 mm adâncime, în culoare gri închis. Poate fi utilizat în medii normale, cu protecție IP20 conform IEC 60529 și protecție TH conform IEC 60068. Intervalul de temperatură de depozitare este de -60...80 °C, iar intervalul de temperatură de funcționare este de -5...60 °C. Altitudinea maximă de funcționare este de 3000 m.
Schneider Electric TeSys D - LADN203 - Bloc de contacte auxiliare, panou frontal, 2Z, conexiune cu arc date tehnice
Caracteristici principale
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Locație de montare: Față
Configurație contact: 2 NO (normal deschis)
Funcționarea contactului: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL), 600 V (conform CSA)
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C)
Capacitate nominală de comutare Irms: 140 A CA (conform IEC 60947-5-1), 250 A DC (conform IEC 60947-5-1)
Sarcina admisibilă pe termen scurt: 100 A la 60 °C timp de 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Durabilitate mecanică: 30 de milioane de cicluri de comutare
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms când este dezafectat (fără suprapunere între contactele NC și NO), 1,5 ms când este alimentat (fără suprapunere între contactele NC și NO)
Rezistență de izolație: > 10 MOhm
Caracteristici mecanice
Conexiuni: Terminale cu arc 2 cabluri de 2,5 mm² flexibile, fără capăt de cablu; Terminale cu arc 2 cabluri de 2,5 mm² rigide
Dimensiuni: Înălțime 48 mm, lățime 26 mm, adâncime 42 mm
Culoare: Gri închis
Condiții de mediu
Caracteristici de mediu: Mediu normal
Protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatură ambiantă de depozitare: -60…80 °C
Temperatură ambiantă de funcționare: -5…60 °C
Altitudine de funcționare: 3000 m
Standarde și certificări
Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ
Certificări ale produsului: Schema CB, UL, CSA, CCC, EAC, UKCA
Notă: Acest produs va fi scos din producție la 30 septembrie 2026.
