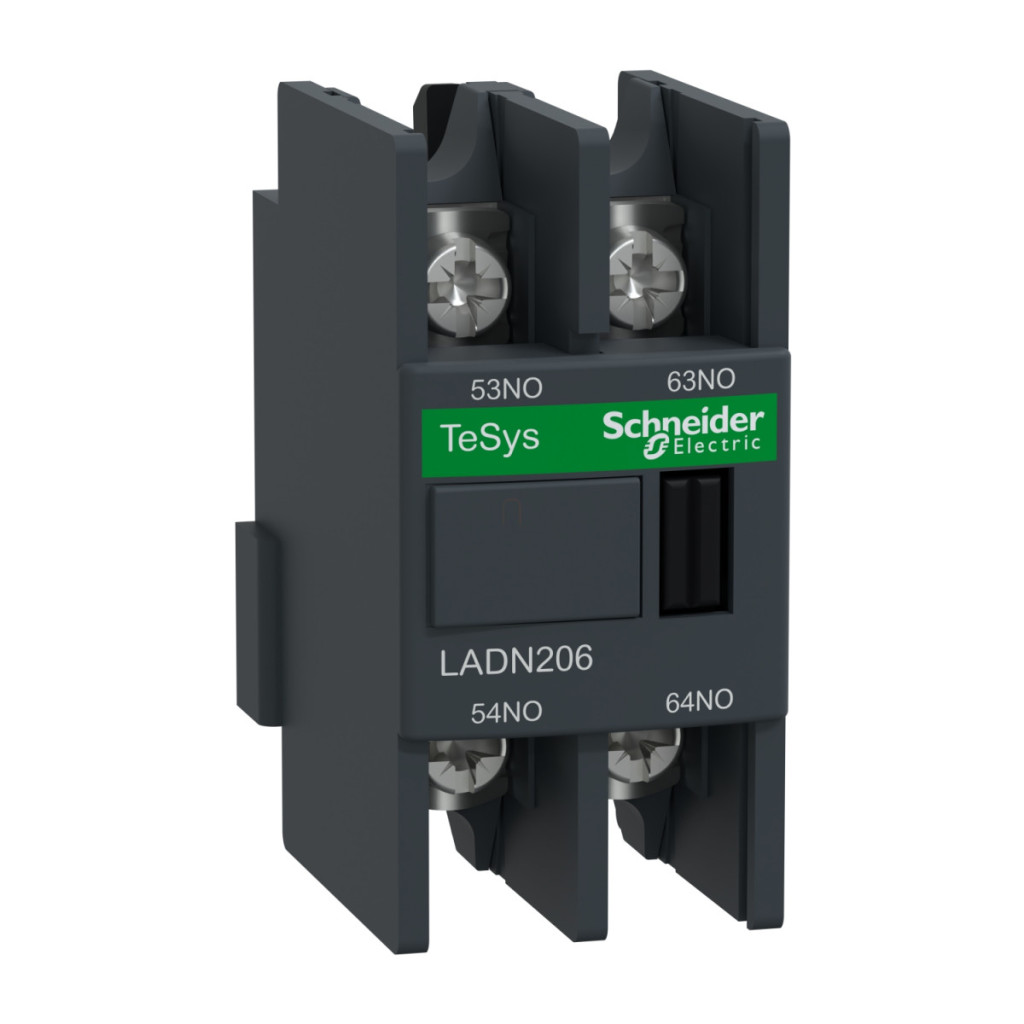

Schneider Electric TeSys Deca LADN206 este un bloc de contacte auxiliare de calitate profesională, cu două contacte normal deschise (NO), conceput pentru montarea pe panoul frontal. Acest produs este ideal pentru sistemele de automatizare industrială, în special atunci când sunt necesare contacte auxiliare fiabile pentru comutatoare principale sau comutatoare magnetice. Contactul auxiliar LADN206 este compatibil cu multe produse din familia TeSys, inclusiv TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD și TeSys Deca LC1D. Un avantaj major al acestui produs este flexibilitatea sa de utilizare, deoarece poate fi utilizat într-o varietate de sisteme datorită numeroaselor sale opțiuni de compatibilitate. Contactele funcționează instantaneu, permițând comutarea rapidă. LADN206 are caracteristici electrice excelente: tensiunea nominală de funcționare este de 690 V c.a. (în intervalul de frecvență 25-400 Hz), iar tensiunea nominală de izolație este, de asemenea, de 690 V, în conformitate cu standardul IEC 60947-5-1, și de 600 V, în conformitate cu reglementările UL și CSA. Curentul nominal de funcționare variază în funcție de diferite categorii de aplicații: 6 A pentru 120 V c.a.-15, 1,04 A pentru 690 V c.a.-15, 0,55 A pentru 125 V c.c.-13 și 0,1 A pentru aplicații de 600 V c.c.-13. Valoarea curentului termic convențional măsurat în aer liber este de 10 A (la 60 °C). Produsul oferă o durabilitate mecanică remarcabilă, rezistând la până la 30 de milioane de cicluri de comutare. Printre parametrii tehnici ai contactului auxiliar, este important de menționat curentul de pornire remarcabil, care este de 140 A CA conform IEC 60947-5-1 și 250 A CC conform aceluiași standard. Capacitatea de încărcare admisibilă pe termen scurt este, de asemenea, excelentă: 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde și 140 A la 60 °C timp de 100 milisecunde. Pentru protecția produsului se recomandă o siguranță GG de 10 A. Curentul minim de comutație este de 5 mA, iar tensiunea minimă de comutație este de 17 V. Timpul de ne-suprapunere este de 1,5 ms atât pentru oprire, cât și pentru pornire, asigurând că nu există suprapunere între contactele de închidere și deschidere. Rezistența de izolație este mai mare de 10 MOhm. Punctele de conectare ale LADN206 sunt conectori cu terminal inelar (diametru exterior: 8 mm). Cuplul de strângere adecvat este de 1,7 Nm, care poate fi obținut cu o șurubelniță plată (6 mm), Philips nr. 2 sau Pozidriv nr. 2, dimensiunea șurubului M3,5. Carcasa dispozitivului este de culoare gri închis și are dimensiuni compacte: 48 mm înălțime, 26 mm lățime și 42 mm adâncime. Are un grad de protecție IP20 conform IEC 60529 și protecție TH conform IEC 60068. Produsul poate fi utilizat în medii normale la temperaturi de funcționare între -5 și 60 °C, până la o altitudine de 3000 de metri deasupra nivelului mării.
Schneider Electric TeSys D - LADN206 - Bloc de contacte auxiliare, panou frontal, 2Z date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumire scurtă: LADN
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD, TeSys Deca LC1D
Locație de montare: Ușă frontală
Configurație contact: 2 NO (contact normal deschis)
Mod de funcționare: Momentan
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 25-400 Hz
Curent nominal de funcționare: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație: 690 V (conform IEC 60947-5-1), 600 V (conform UL și CSA)
Curent termic convențional în aer liber: 10 A (la 60 °C)
Curent de pornire: 140 A c.a. (conform IEC 60947-5-1), 250 A c.c. (conform IEC 60947-5-1)
Curent admisibil de scurtă durată: 100 A la 60 °C timp de 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Tip de protecție: siguranță GG 10 A
Durabilitate mecanică: 30 de milioane de cicluri de comutare
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp de întârziere: 1,5 ms la oprire (fără suprapunere între contactele NC și NO), 1,5 ms la pornire (fără suprapunere între contactele NC și NO) > 10 MOhm
Caracteristici mecanice și de mediu
Conexiuni: Conectori cu terminal inelar (diametru exterior: 8 mm)
Cuplu de strângere: 1,7 N·m - șurubelniță plată Ø 6 mm M3,5, 1,7 N·m - șurubelniță Philips nr. 2 M3,5, 1,7 N·m - șurubelniță Pozidriv nr. 2 M3,5
Dimensiuni: Înălțime 48 mm, lățime 26 mm, adâncime 42 mm
Culoare: Gri închis
Caracteristici de mediu: Mediu normal
Protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatură de depozitare: -60...80 °C
Temperatură de funcționare: -5...60 °C
Altitudine de funcționare: 3000 m
Standarde și certificări
Standarde de conformitate: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:30.2, IEC 60335-2-40:JJ Anexă, UL 60335-2-40:JJ Anexă
Certificări de produs: CB Scheme, UL, CSA, CCC, EAC, UKCA
