Blocul de contacte auxiliare Schneider Electric TeSys Deca LADN223 este un accesoriu extrem de fiabil, montat frontal, pentru familiile de contactoare TeSys D și TeSys Deca, cu o configurație de contacte 2NO+2NC (2 normal deschise și 2 normal închise). Acest bloc de contacte auxiliare versatil utilizează tehnologia de conectare cu arc, care permite o conectare mai rapidă și mai sigură în comparație cu conexiunile tradiționale cu șurub. Blocul de contacte auxiliare LADN223 are o tensiune nominală de izolație deosebit de ridicată (690 V conform IEC 60947-5-1 și 600 V conform certificărilor UL și CSA), ceea ce asigură o gamă largă de aplicații în medii industriale. Produsul are o tensiune nominală de funcționare de 690 V c.a. în intervalul 25-400 Hz, în timp ce curentul termic convențional în aer liber este de 10 A (la 60 °C). Gama largă de temperaturi de funcționare (-5...60 °C) și de temperaturi de depozitare (-60...80 °C) permite utilizarea acestuia într-o varietate de condiții de mediu. Modelul LADN223 are contacte instantanee, astfel încât nu există nicio întârziere în timpul comutării. Contactele care nu se suprapun sunt avantajoase din punct de vedere al siguranței: acestea funcționează cu un timp de nesuprapunere de 1,5 ms între contactele NC și NO atât în timpul alimentării, cât și în timpul deconectării. Produsul este extrem de ușor de instalat cu contactoare de tip TeSys D CAD, TeSys D LC1D, TeSys Deca CAD și TeSys Deca LC1D. Durata de viață mecanică remarcabilă de 30 de milioane de cicluri de comutare asigură o durabilitate excelentă chiar și în cazul utilizării industriale pe termen lung. Produsul este echipat cu terminale cu arc care acceptă 2 fire: cabluri flexibile (fără capete de cablu) sau cabluri rigide cu o secțiune transversală de 2,5 mm². Dimensiunile sale compacte (48 mm înălțime, 44 mm lățime, 42 mm adâncime) permit utilizarea eficientă a spațiului în dulapul de comutație. Nivelul său de protecție este IP20 conform IEC 60529, deci este protejat împotriva contactului cu degetele, dar nu este rezistent la apă. Tratamentul de protecție TH (conform IEC 60068) asigură o rezistență adecvată la influențele mediului. Produsul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării, oferind o gamă largă de opțiuni de instalare în diferite locații geografice.

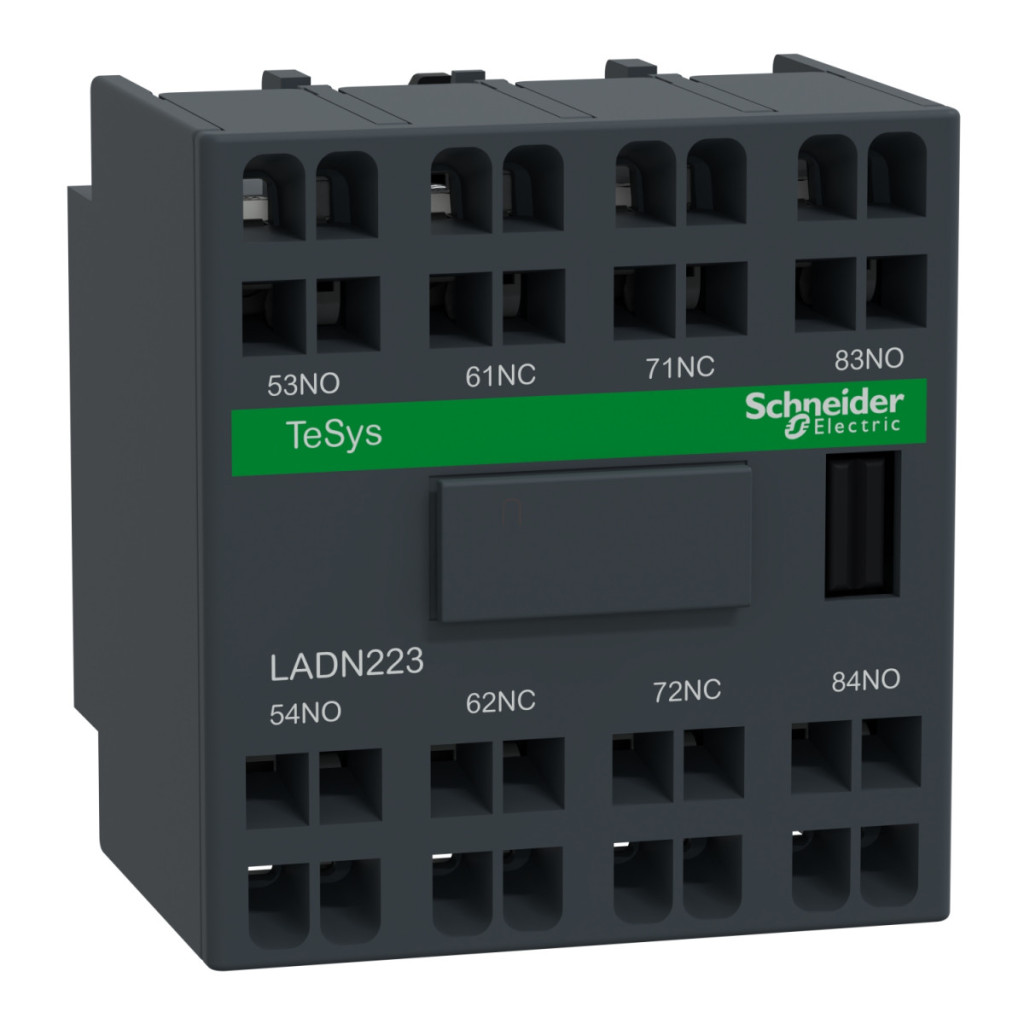

Schneider Electric TeSys D - LADN223 - Bloc de contacte auxiliare, panou frontal, 2Z+2NY, conexiune cu arc date tehnice
Caracteristici generale
Linie de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Specificații tehnice
Locație de montare: Panou frontal
Configurație contact: 2 NO + 2 NC (2 închidere + 2 deschidere)
Funcționare contact: Instantanee
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL), 600 V (conform CSA)
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C) Protecție și siguranță Tip de protecție: siguranță GG 10 A Capacitate nominală de comutare Irms: 140 A AC (conform IEC 60947-5-1), 250 A DC (conform IEC 60947-5-1) Curent admisibil de scurtă durată: 100 A 600 V DC-13 250 A DC (conform IEC 60947-5-1)
Capacitate de sarcină admisibilă pe termen scurt: 100 A 60 °C 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Caracteristici electrice
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp de ne-suprapunere: 1,5 ms când este dezactivat (fără suprapunere între contactele NC și NO), 1,5 ms la energizare (fără suprapunere între contactele NC și NO)
Rezistență de izolație: > 10 MOhm
Conexiune și dimensiuni
Conectori - terminale:Cleme cu arc pentru 2 cabluri, 2,5 mm² fără capete flexibile, cleme cu arc pentru 2 cabluri, 2,5 mm² rigide
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Parametri de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatura ambiantă în timpul depozitării: -60...80 °C
Temperatura ambiantă în timpul funcționării: -5...60 °C
Altitudine de funcționare: 3000 m
