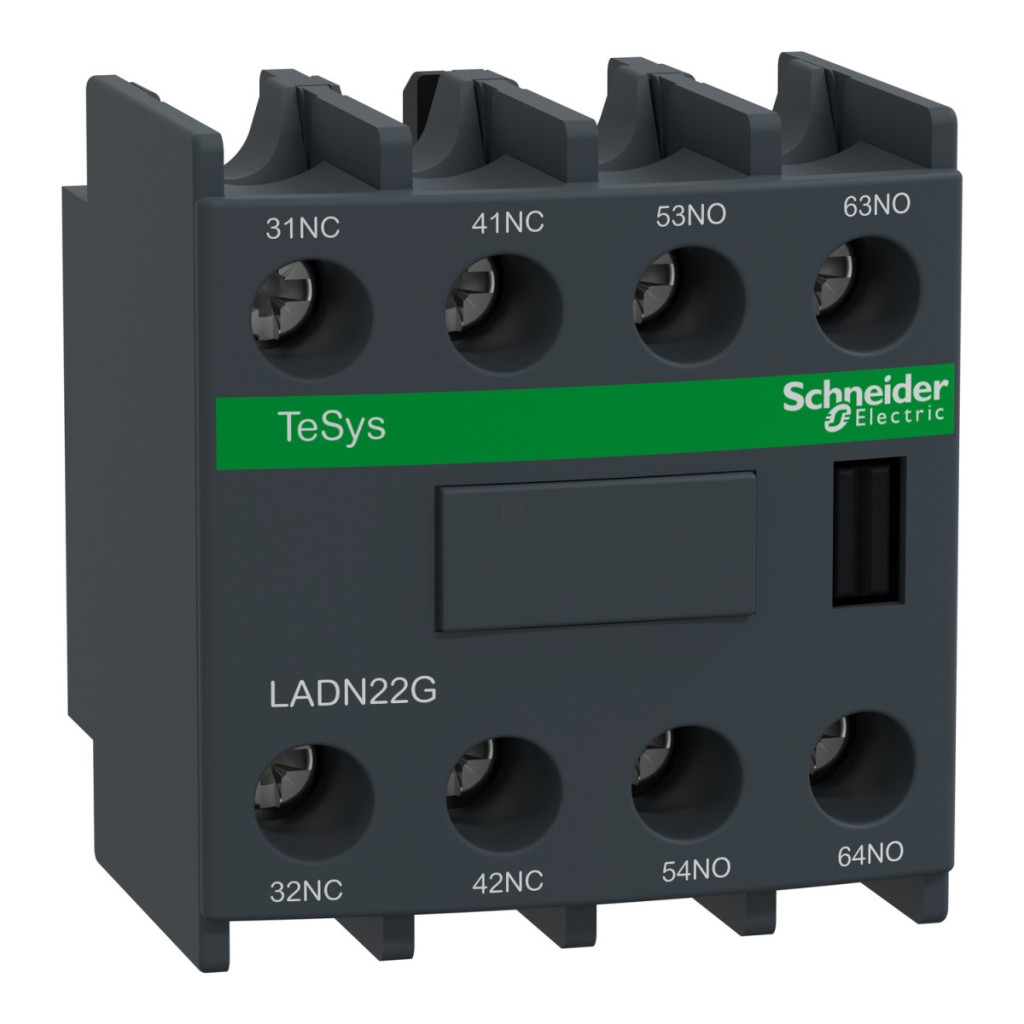

Schneider Electric TeSys Deca LADN22G este un bloc de contacte auxiliare extrem de versatil, cu 2 contacte normal deschise (NO) și 2 contacte normal închise (NC). Acest produs este un complement ideal pentru gama de produse TeSys, în special pentru contactoarele magnetice din seriile TeSys D, F și Deca. Blocul de contacte auxiliare montat frontal este perfect adaptat pentru aplicații industriale moderne, unde sunt necesare funcții fiabile de control și semnalizare. Blocul de contacte auxiliare LADN22G oferă performanțe remarcabile în ceea ce privește parametrii tehnici. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a. în gama de frecvențe 25-400 Hz și un curent nominal de funcționare de 6 A la 120 V și 1,04 A la 690 V în modul AC-15. În modul DC-13, acesta este de 0,55 A la 125 V și 0,1 A la 600 V. Curentul termic convențional în aer liber (Ith) al produsului este de 10 A la 60 °C. Tensiunea nominală de izolație (Ui) este de 690 V conform IEC 60947-5-1 și de 600 V conform UL și CSA. LADN22G are contacte momentane, care asigură comutarea rapidă. Produsul are o durată de viață mecanică remarcabilă de 30 de milioane de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare industrială intensivă. Dimensiunile compacte ale dispozitivului (48 mm înălțime, 44 mm lățime, 42 mm adâncime) permit instalarea în dulapuri de comutație, economisind spațiu. Produsul are protecție IP20 conform IEC 60529 și poate fi utilizat în condiții normale de mediu. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C, în timp ce intervalul de temperatură de depozitare este între -60 °C și +80 °C. Altitudinea maximă de funcționare este de 3000 de metri. Blocul de contacte auxiliare LADN22G este echipat cu terminale cu șurub care permit conectarea cablurilor flexibile sau rigide cu o secțiune transversală de 1-4 mm². Cuplul de strângere al bornelor este de 1,7 Nm. Produsul este compatibil, printre altele, cu TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F și TeSys Deca. LADN22G deține o serie de certificări internaționale, printre care CB Scheme, UL, CSA, CCC, EAC și UKCA. Produsul este conform cu EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1 și alte standarde relevante, asigurând conformitatea și aplicabilitatea la nivel global.
Schneider Electric TeSys D - LADN22G - Bloc de contacte auxiliare, panou frontal, 2Z+2NY, Date tehnice EN50012
Caracteristici generale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Denumire prescurtată: LADN
Compatibilitate
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Caracteristici tehnice
Poziție de montare: Panou frontal
Configurație poli: 2 NO + 2 NC
Funcționare contact: Acțiune momentană
Tensiune nominală de funcționare [Ue]: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-5-1, 600 V conform UL, 600 V conform CSA
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C)
Standarde și certificări
Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:30.2, IEC 60335-2-40:JJ Anexă, UL 60335-2-40:JJ Anexă
Certificări: Schema CB, UL, CSA, CCC, EAC, UKCA
Informații suplimentare
Capacitate nominală de comutare Irms: 140 A CA conform IEC 60947-5-1, 250 A CC conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt: 100 A la 60 °C timp de 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms fără suprapunere între contactele NC și NO la oprire, 1,5 ms fără suprapunere între contactele NC și NO la pornire
Rezistență de izolație: > 10 MOhm Conexiuni și dimensiuni Conexiuni - terminale: Terminale cu șurub pentru secțiuni transversale diferite ale cablurilor (1-4 mm² flexibile sau rigide)
Cuplu de strângere: 1,7 N.m - cu șurubelniță cu cap plat Ø 6 mm, Șurubelniță Philips nr. 2 sau șurubelniță Pozidriv nr. 2
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Culoare: Gri închis
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă în timpul depozitării: -60...80 °C
Temperatura ambiantă în timpul funcționării: -5...60 °C Altitudine de funcționare: 3000 m
