Blocul de contacte auxiliare Schneider Electric TeSys Deca LADN22P este o componentă electrică profesională cu 2 contacte normal închise (NC) și 2 contacte normal deschise (NO), concepută special pentru utilizarea cu contactori din seria TeSys. Acest bloc de contacte auxiliare cu montare frontală este ideal pentru furnizarea de contacte de comutare suplimentare în sistemele de control industrial în care este necesară o feedback multiplu al stării comutatorului sau comutarea suplimentară a circuitului. O caracteristică specială a TeSys Deca LADN22P este că este compatibil cu TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F și TeSys Deca LC1D80004...D115004, ceea ce îl face aplicabil pe scară largă la sistemele existente. Contactele funcționează instantaneu, asigurând o comutare rapidă și fiabilă. Produsul este garantat să funcționeze corect la o tensiune nominală de funcționare de 690 V c.a., într-un interval de frecvență de 25...400 Hz, precum și în diverse circuite de curent alternativ și continuu cu sarcini diferite: 6 A 120 V c.a.-15, 1,04 A 690 V c.a.-15, 0,55 A 125 V c.c.-13 și 0,1 A 600 V c.c.-13 curent nominal de funcționare. Caracteristicile tehnice remarcabile ale LADN22P includ o durată de viață mecanică extrem de lungă de 30 de milioane de cicluri și un curent termic de 10 A măsurat în aer liber convențional (la 60 °C). Blocul de contacte auxiliare are o tensiune de izolație de 690 V conform IEC 60947-5-1 și 600 V conform UL 60947-5-1 și CSA C22.2 Nr. 60947-5-1. Precizia contactelor este bine caracterizată de timpul de ne-suprapunere de 1,5 ms atât în timpul alimentării, cât și al deconectării, ceea ce asigură că nu există suprapunere între contactele NO și NC. TeSys Deca LADN22P se conectează folosind terminale cu șurub care pot fi utilizate atât cu cabluri flexibile (1...2,5 mm²), cât și cu cabluri rigide (1...2,5 mm²), cu sau fără capete de cablu, cu unul sau două cabluri. Cuplul de strângere recomandat este de 1,7 N.m, care poate fi obținut cu o șurubelniță plată (Ø 6 mm), șurubelnițe Philips nr. 2 sau Pozidriv nr. 2. Produsul are dimensiuni compacte: 48 mm înălțime, 44 mm lățime și 42 mm adâncime, în culoare gri închis. Specificațiile de mediu ale blocului de contacte auxiliare Schneider Electric LADN22P includ protecție IP20 conform IEC 60529, protecție TH conform IEC 60068, o temperatură de funcționare cuprinsă între -5 și 60 °C și o altitudine maximă de funcționare de 3000 m. Produsul este conform cu numeroase standarde internaționale, printre care: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 nr. 60947-5-1 și are certificări CB Scheme, UL, CSA, CCC, EAC și UKCA, asigurând aplicabilitatea sa pe piețele globale.

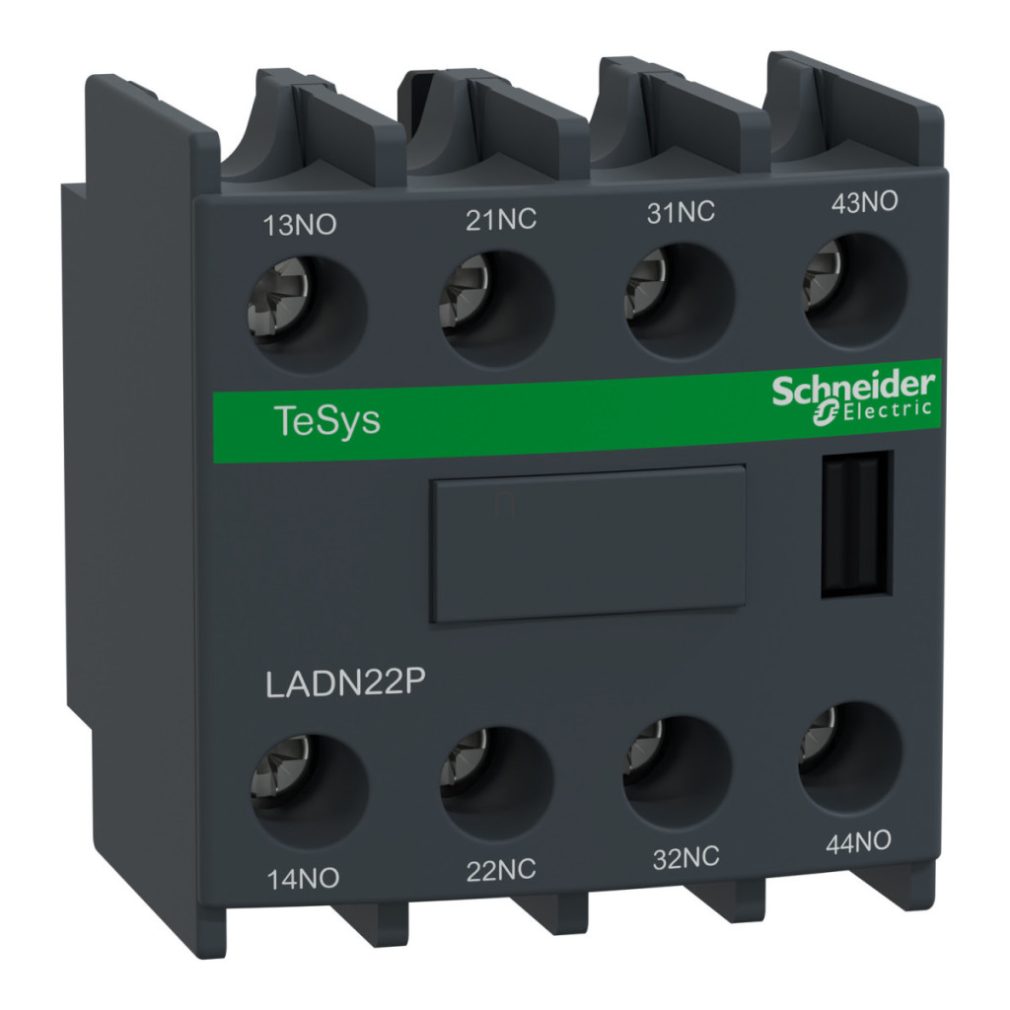

Schneider Electric TeSys D - LADN22P - Bloc de contacte auxiliare, panou frontal, 2Z+2NY, pentru contactor 4P, date tehnice EN50012
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F, TeSys Deca LC1D80004...D115004
Locație de montare: Față (panou frontal)
Configurație contact: 2 NO + 2 NC (2 închidere + 2 deschidere)
Funcționare contact: Momentană
Parametri electrici
Tensiune nominală de funcționare: 690 V CA 25...400 Hz
Curent nominal de funcționare: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13, 0,1 A la 600 V c.c.-13
Tensiune nominală de izolare: 690 V conform IEC 60947-5-1, 600 V conform UL 60947-5-1, 600 V conform CSA C22.2 Nr. 60947-5-1
Curent termic convențional în aer liber: 10 A (la 60 °C)
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere: 1,5 ms când este dezactivat, fără suprapunere între contactele NC și NO; 1,5 ms în timpul alimentării, fără suprapunere între contactele NC și NO
Rezistență de izolație: > 10 MOhm
Caracteristici fizice
Conectori - terminale:Terminale cu șurub 1 cablu(e) 1...2,5 mm² cu capăt de cablu flexibil; Terminale cu șurub 1 cablu(e) 1...2,5 mm² fără capăt de cablu flexibil; Terminale cu șurub 2 cabluri 1...2,5 mm² cu capăt flexibil; Terminale cu șurub 2 cabluri 1...2,5 mm² fără capăt flexibil; Terminale cu șurub 1 cablu 1...2,5 mm² rigid; Cleme cu șurub 2 cabluri 1...2,5 mm² rigide
Cuplu de strângere: 1,7 N.m - cu șurubelniță plată Ø 6 mm; 1,7 N.m - cu șurubelniță Philips nr. 2; 1,7 N.m - cu șurubelniță Pozidriv nr. 2
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Culoare: Gri închis
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă de depozitare: -60...80 °C
Temperatura ambiantă de funcționare: -5...60 °C Altitudine de funcționare: 3000 m Standarde și certificări Standarde: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ
Certificări de produs: Schema CB, UL, CSA, CCC, EAC, UKCA
