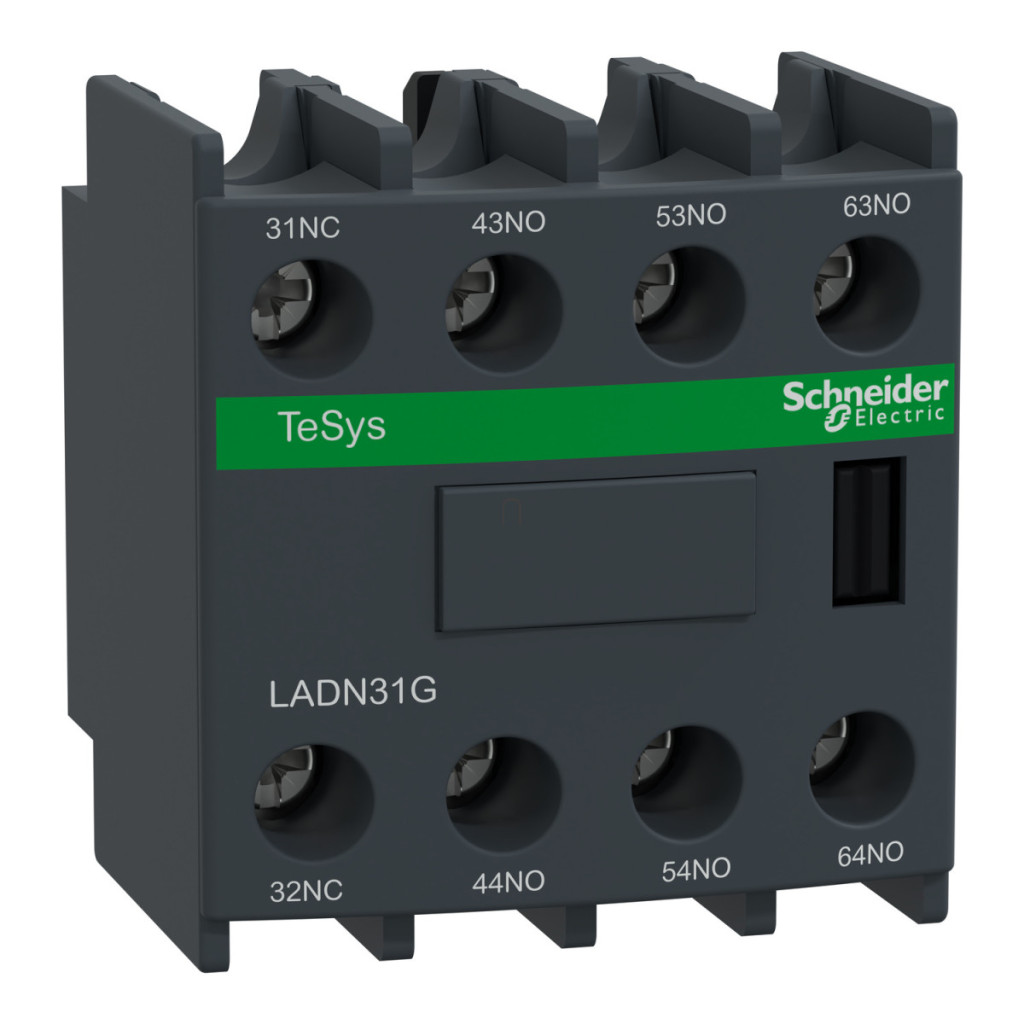

Blocul de contacte auxiliare Schneider Electric TeSys Deca LADN31G este un comutator auxiliar profesional, montat frontal, cu o configurație de contacte 3 NO (normal deschis) + 1 NC (normal închis). Acest produs este destinat în principal utilizării cu aparate de comutație electrice utilizate în medii industriale, cum ar fi comutatoarele magnetice aparținând familiei de produse TeSys. Contactul auxiliar LADN31G este compatibil cu o serie de comutatoare magnetice TeSys, inclusiv TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F și membrii corespunzători ai seriei TeSys Deca. Montarea pe panoul frontal permite o instalare ușoară și un design compact. Conectarea cu cleme cu șurub asigură o conexiune electrică sigură și fiabilă. Caracteristicile tehnice ale blocului de contacte auxiliare LADN31G sunt remarcabile. Tensiunea nominală de funcționare este de 690 V c.a. (25...400 Hz), ceea ce asigură o gamă largă de aplicații. Curentul nominal de funcționare este de 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13 și 0,1 A la 600 V c.c.-13. Tensiunea de izolație a produsului este de 690 V conform IEC 60947-5-1 și de 600 V conform standardelor UL și CSA. Curentul termic convențional măsurat în aer liber este de 10 A (la 60 °C). Curentul nominal de pornire este de 140 A CA și 250 A CC conform IEC 60947-5-1. Durata de viață mecanică a produsului este de 30 de milioane de cicluri de comutare, ceea ce înseamnă o fiabilitate excepțională chiar și în cazul utilizării pe termen lung. Parametrii tehnici importanți includ curentul minim de comutație de 5 mA și tensiunea minimă de comutație de 17 V. Timpul de comutație fără suprapunere este de 1,5 ms atât pentru deconectare, cât și pentru conectare, ceea ce asigură că nu există suprapunere între contactele NC și NO. Rezistența de izolație depășește 10 MOhm. La bornele cu șurub pot fi conectate diverse tipuri și dimensiuni de cabluri: 1 sau 2 cabluri cu secțiune transversală de 1-4 mm², în variantă flexibilă sau rigidă, cu sau fără manșoane. Cuplul de strângere este de 1,7 Nm, care poate fi obținut cu diferite tipuri de șurubelnițe, inclusiv șurubelnițe plate (Ø 6 mm), Philips nr. 2 sau Pozidriv nr. 2. Dimensiunile fizice ale blocului de contacte auxiliare LADN31G sunt: 48 mm înălțime, 44 mm lățime și 42 mm adâncime. Culoarea sa este gri închis. În ceea ce privește caracteristicile de mediu, produsul poate fi utilizat într-un mediu normal, are un grad de protecție IP20 conform IEC 60529 și este protejat TH conform IEC 60068. Temperatura de depozitare poate fi între -60 și 80 °C, iar temperatura de funcționare între -5 și 60 °C. Produsul poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării.
Schneider Electric TeSys D - LADN31G - Bloc de contacte auxiliare, panou frontal, 3Z+1NY date tehnice
Date generale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Caracteristici tehnice
Poziție de montare: Panou frontal
Configurație poli: 3 NO + 1 NC
Funcționare contact: Instantanee
Tensiune nominală de funcționare [Ue]: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]:
6 A la 120 V c.a.-15
1,04 A la 690 V c.a.-15
0,55 A la 125 V c.c.-13
0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]:
690 V conform IEC 60947-5-1
600 V conform UL
600 V conform CSA
Curent termic măsurat în aer liber normal [Ith]: 10 A (la 60 °C)
Standarde și certificări
Standarde: EN/IEC 60947-5-1
Certificări de produs:
Schema CB
UL
CSA
CCC
EAC
UKCA
Date suplimentare
Curent nominal de pornire Irms:
140 A CA conform IEC 60947-5-1
250 A CC conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt:
100 A la 60 °C timp de 1 s
120 A la 60 °C timp de 500 ms
140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere:
1,5 ms în timpul opririi alimentării, fără suprapunere între contactele NC și NO
1,5 ms când este sub tensiune, fără suprapunere între contactele NC și NO
Rezistență de izolație: > 10 MOhm
Conexiuni și dimensiuni
Conexiuni - terminale: Terminale cu șurub pentru cabluri de diferite dimensiuni (1-4 mm²)
Cuplu de strângere: 1,7 N·m
Dimensiuni: Înălțime 48 mm, Lățime 44 mm, Adâncime 42 mm
Culoare: Gri închis
Condiții de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Temperatura aerului ambiant în timpul funcționării: -5...60 °C
Altitudine de funcționare: 3000 m
