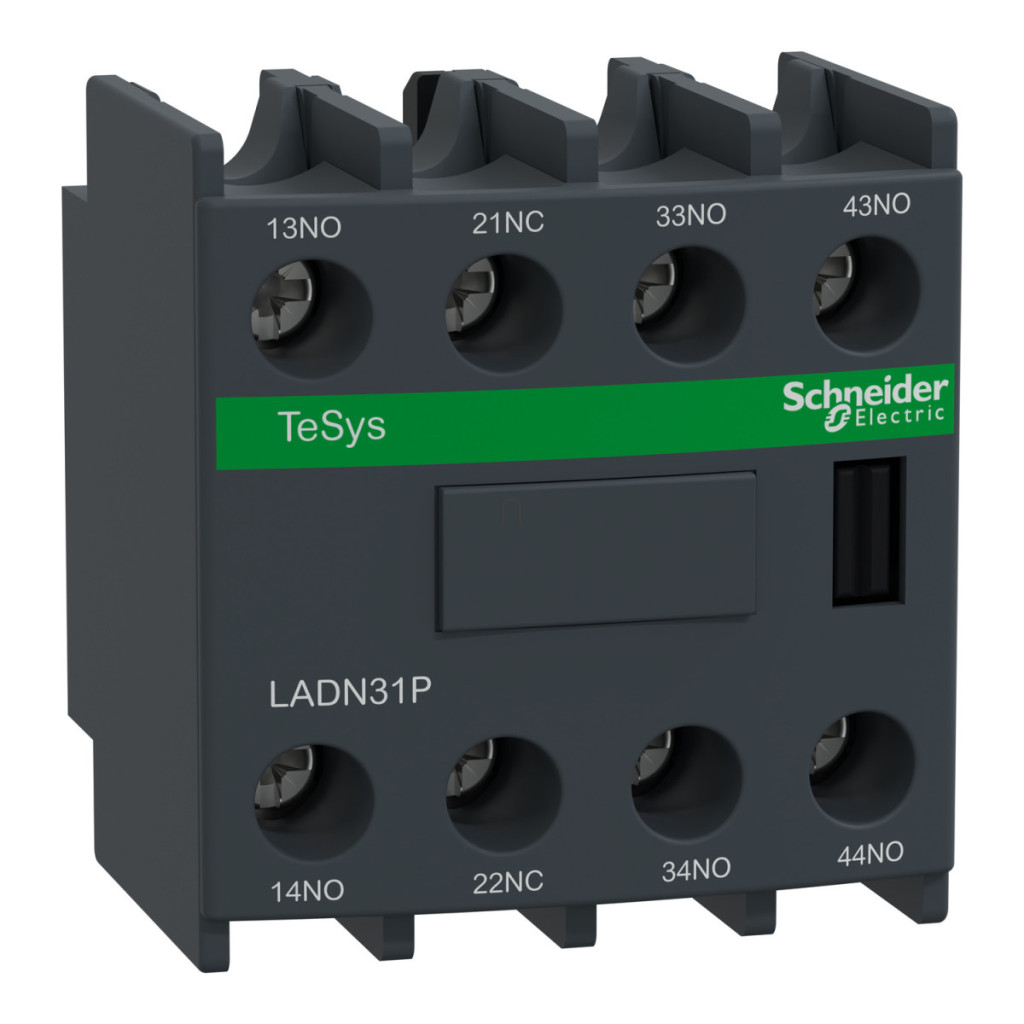

Blocul de contacte auxiliare Schneider Electric TeSys Deca LADN31P este un dispozitiv de comutare industrial versatil și fiabil, conceput în principal pentru instalarea în sisteme de automatizare și control. Acest bloc de contacte auxiliare montat frontal are 3 contacte normal deschise (NO) și 1 contact normal închis (NC), fiind ideal pentru diverse sarcini de control și semnalizare în medii industriale. TeSys Deca LADN31P este pe deplin compatibil cu produsele din seriile TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F și TeSys Deca LC1D80004...D115004. Dispozitivul este echipat cu contacte instantanee, care asigură o comutare rapidă și fiabilă. Produsul are o tensiune nominală de funcționare de 690 V c.a. 25...400 Hz, în timp ce curentul nominal de funcționare variază în funcție de categoria de aplicație: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13 și 0,1 A la 600 V c.c.-13. Blocul de contacte auxiliare LADN31P are o construcție extrem de durabilă, cu o durată de viață mecanică de 30 de milioane de cicluri de comutare. Nu există suprapunere între contacte, iar timpul de nesuprapunere este de 1,5 ms atât pentru oprire, cât și pentru pornire, ceea ce exclude suprapunerea între contactele de închidere și deschidere. Dispozitivul are un curent minim de comutare de 5 mA și o tensiune minimă de comutare de 17 V. Produsul are o rezistență excelentă la izolație, depășind 10 MOhm, ceea ce asigură un nivel ridicat de siguranță electrică. Conectarea se face cu borne cu șurub, care permit conectarea a 1 sau 2 fire flexibile (cu sau fără manșoane) sau rigide, cu o secțiune transversală de 1...2,5 mm². Cuplul de strângere al șuruburilor este de 1,7 Nm, pentru care puteți utiliza o șurubelniță cu cap plat (Ø 6 mm), Philips nr. 2 sau Pozidriv nr. 2. Dispozitivul are dimensiuni compacte: înălțime 48 mm, lățime 44 mm și adâncime 42 mm. Are culoarea gri închis, care se potrivește bine într-un mediu industrial. Blocul de contacte auxiliare TeSys Deca LADN31P are un grad de protecție IP20 conform IEC 60529, ceea ce înseamnă că este protejat împotriva contactului cu degetele, dar nu și împotriva pătrunderii prafului și a apei. Produsul poate fi utilizat în medii normale, cu o temperatură de funcționare cuprinsă între -5 și 60 °C, și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Dispozitivul este conform cu o serie de standarde internaționale, printre care: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, IEC 60335-1:30.2 secțiune, IEC 60335-2-40:JJ anexă, UL 60335-2-40:JJ anexă. Produsul are numeroase certificări, precum: CB Scheme, UL, CSA, CCC, EAC și UKCA.
Schneider Electric TeSys D - LADN31P - Bloc de contacte auxiliare, panou frontal, 3Z+1NY date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Locație de montare: Panou frontal
Compoziția contactelor: 3 NO (închidere) + 1 NC (deschidere)
Funcționare contact: Momentană
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]:
6 A la 120 V c.a.-15
1,04 A la 690 V c.a.-15
0,55 A la 125 V c.c.-13
0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]:
690 V conform IEC 60947-5-1
600 V conform UL 60947-5-1
600 V conform CSA C22.2 Nr. 60947-5-1
Curent termic tradițional [Ith]: 10 A (la 60 °C)
Capacitate nominală de comutare (Irms):
140 A CA conform IEC 60947-5-1
250 A CC conform IEC 60947-5-1
Curent admisibil pe termen scurt:
100 A la 60 °C timp de 1 s
120 A la 60 °C timp de 500 ms
140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Parametri tehnici
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Fără timp de suprapunere:
1,5 ms fără suprapunere între contactele NC și NO la oprire
1,5 ms fără suprapunere între contactele NC și NO la pornire
Rezistență de izolație: > 10 MOhm Conexiuni și dimensiuni Conexiuni - terminale:>Terminale cu șurub pentru 1 sau 2 fire (1...2,5 mm², flexibile sau rigide, cu sau fără manșoane)
Cuplu de strângere:
1,7 N.m - cu șurubelniță plată Ø 6 mm
1,7 N.m - cu șurubelniță Philips nr. 2
1,7 N.m - cu șurubelniță Pozidriv nr. 2
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Culoare: Gri închis
Condiții de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă în timpul depozitării: -60...80 °C
Temperatura ambiantă în timpul funcționării: -5...60 °C Altitudine de funcționare: 3000 m Standarde și certificări Standarde: EN/IEC 60947-5-1 GB/T 14048.5>EN 50012
UL 60947-5-1
CSA C22.2 Nr. 60947-5-1
IEC 60335-1: Secțiunea 30.2
IEC 60335-2-40:Anexa JJ
UL 60335-2-40: Anexa JJ
Certificări:
Schema CB
UL
CSA
CCC
EAC
UKCA
