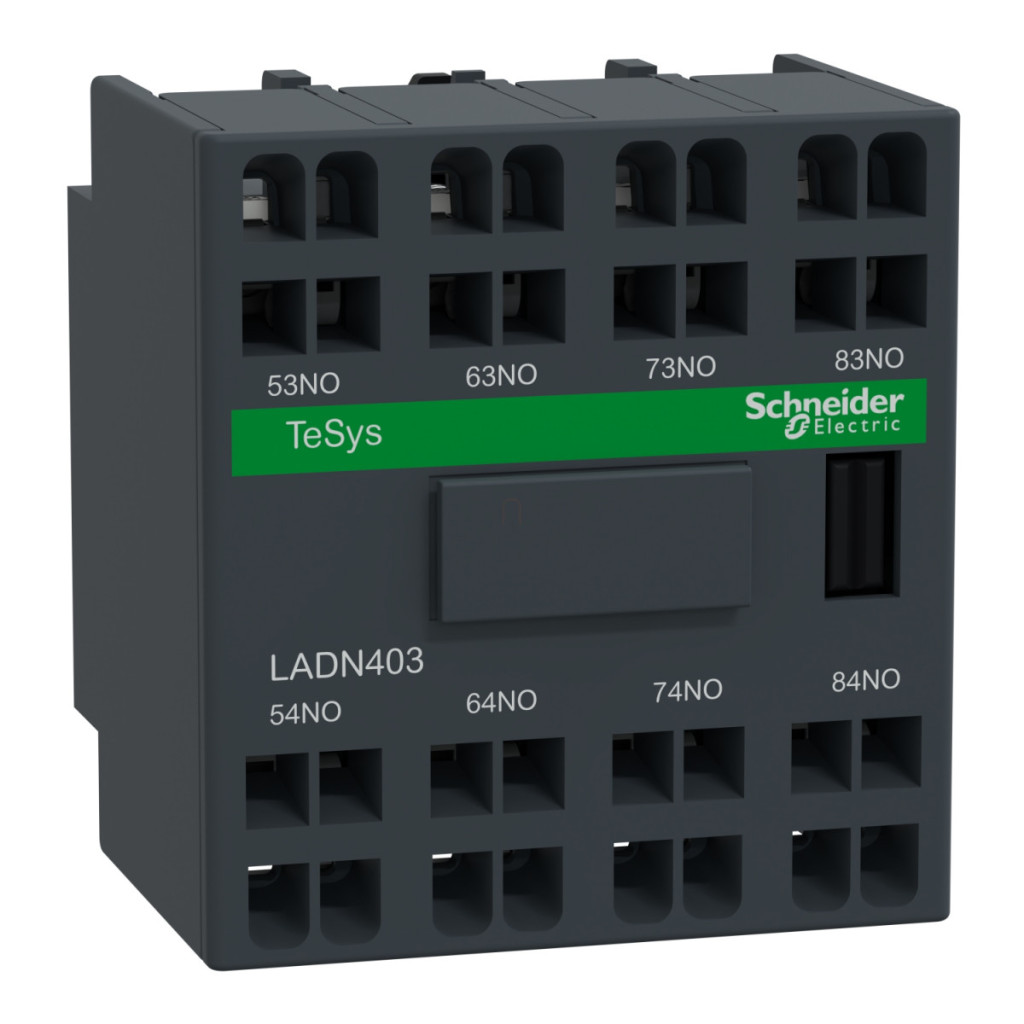

Blocul de contacte auxiliare Schneider Electric TeSys Deca LADN403 este o componentă profesională pentru aparate de comutație electrică, concepută special pentru aplicații industriale. Acest produs face parte din seria TeSys Deca și are patru contacte normal deschise (4NO) echipate cu tehnologie de conectare cu arc pentru o instalare rapidă și fiabilă. Este important de reținut că producătorul va întrerupe producția acestui produs la 30 septembrie 2026. Blocul de contacte auxiliare TeSys Deca LADN403 poate fi instalat cu montare pe panoul frontal și este compatibil cu comutatoarele TeSys D CAD, TeSys D LC1D, TeSys Deca CAD și TeSys Deca LC1D, ceea ce îl face o alegere excelentă pentru extinderea sau modernizarea sistemelor existente. Cele patru contacte de închidere sunt instantanee, permițând comutarea rapidă. Produsul are o tensiune nominală de funcționare de 690 V c.a. și o gamă de frecvență de 25-400 Hz, oferind o gamă largă de aplicații în diverse medii industriale. Caracteristicile tehnice remarcabile ale blocului de contacte auxiliare Schneider Electric LADN403 includ un flux de căldură convențional în aer liber de 10 A (la 60 °C) și diverse curenți nominali de funcționare în funcție de categoria utilizată: 6 A la 120 V CA-15, 1,04 A la 690 V CA-15, 0,55 A la 125 V CC-13 și 0,1 A la 600 V CC-13. Tensiunea nominală de izolație este de 690 V în conformitate cu IEC 60947-5-1 și 600 V în conformitate cu reglementările UL și CSA. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, precum și IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ și UL 60335-2-40:Anexa JJ. Produsul are certificări CB Scheme, UL, CSA, CCC, EAC și UKCA, care garantează aplicabilitatea sa pe piețele globale și conformitatea cu cele mai înalte cerințe de calitate și siguranță. Date tehnice suplimentare pentru LADN403 includ o capacitate nominală de comutare de 140 A CA și 250 A CC, în conformitate cu IEC 60947-5-1. Sarcina admisibilă pe termen scurt este de 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde și 140 A la 60 °C timp de 100 milisecunde. Tipul de protecție este siguranța GG cu 10 A. Durata de viață mecanică este extrem de lungă, 30 de milioane de cicluri, ceea ce asigură o fiabilitate excelentă în timpul funcționării pe termen lung. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Produsul are un timp fără suprapunere de 1,5 ms atât pentru deconectare, cât și pentru conectare, asigurând că nu există suprapunere între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm, ceea ce garantează o izolație electrică excelentă.
Schneider Electric TeSys D - LADN403 - Bloc de contacte auxiliare, panou frontal, 4Z, conexiune cu arc date tehnice
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumire scurtă a produsului: LADN
Compatibilitate: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Locație de montare: Panou frontal
Dispunere contacte: 4 NO (normal deschise)
Funcționare contacte: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]:
6 A la 120 V c.a.-15
1,04 A la 690 V c.a.-15
0,55 A la 125 V c.c.-13
0,1 A la 600 V c.c.-13
Tensiune nominală de izolație [Ui]:
690 V conform IEC 60947-5-1
600 V conform UL
600 V conform CSA
Curent termic tipic în aer liber [Ith]: 10 A (la 60 °C)
Capacitate nominală de comutare:
140 A CA conform IEC 60947-5-1
250 A CC conform IEC 60947-5-1
Sarcina admisibilă pe termen scurt:
100 A la 60 °C timp de 1 s
120 A la 60 °C timp de 500 ms
140 A la 60 °C timp de 100 ms
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 30 de milioane de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Timp fără suprapunere:
1,5 ms când este dezactivat, fără suprapunere între contactele NC și NO
1,5 ms când este sub tensiune, fără suprapunere între contactele NC și NO
Rezistență de izolație: > 10 MOhm
Conexiune și dimensiuni
Conexiuni - terminale:Terminale cu arc 2 cabluri de 2,5 mm² fără capăt flexibil al cablului
Terminale cu arc 2 cabluri de 2,5 mm² rigide
Înălțime: 48 mm
Lățime: 44 mm
Adâncime: 42 mm
Culoare: Gri închis
Caracteristici de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă de depozitare: -60...80 °C Temperatura ambiantă de funcționare: -5...60 °C Altitudine de funcționare: 3000 m Certificate Standarde: EN/IEC 60947-5-1 GB/T 14048.5>EN 50012
UL 60947-5-1
CSA C22.2 Nr. 60947-5-1
IEC 60335-1:Clauza 30.2
IEC 60335-2-40:Anexa JJ
UL 60335-2-40:Anexa JJ
Certificări de produs:
Schema CB
UL
CSA
CCC
EAC
UKCA
