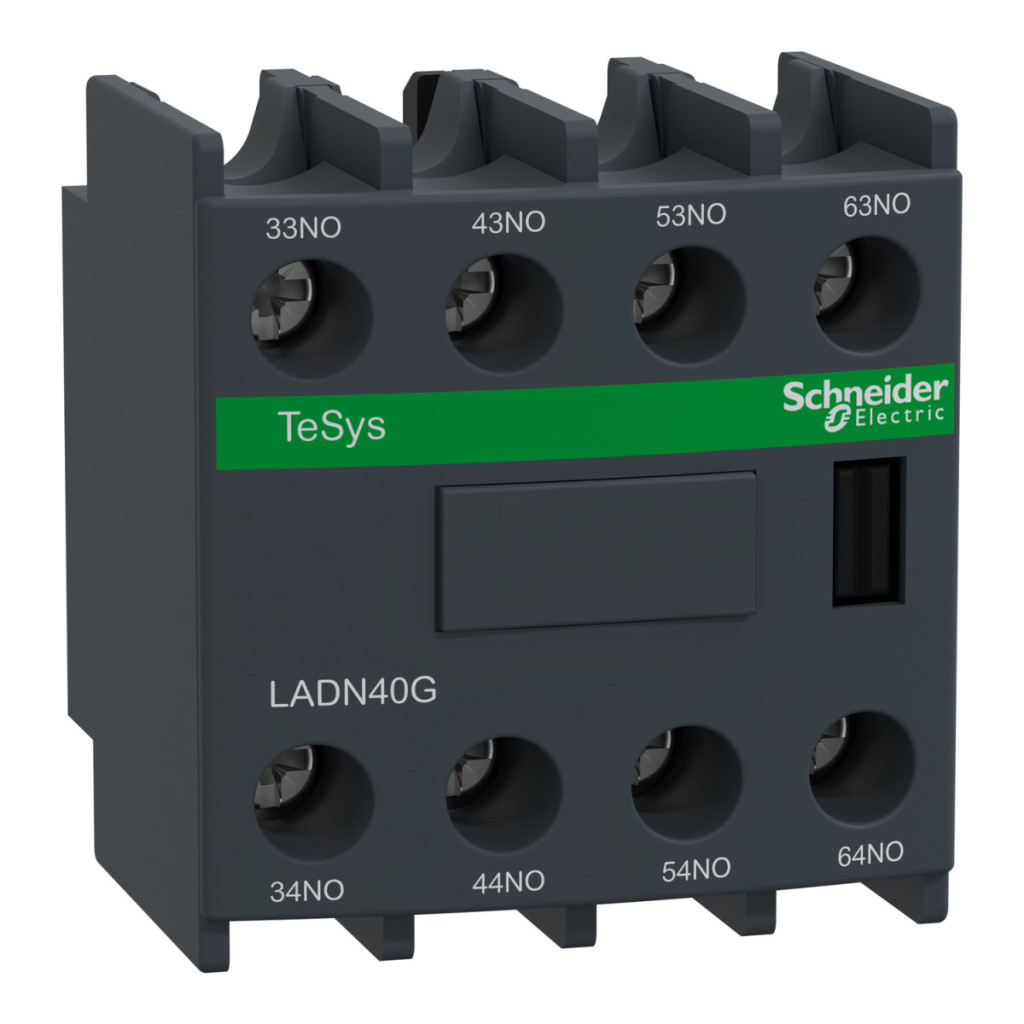

Schneider Electric TeSys Deca LADN40G este un bloc de contacte auxiliare de înaltă calitate, cu 4 contacte normal deschise (4NO), care poate fi montat din față. Acest produs este soluția ideală pentru diverse aplicații industriale în care sunt necesare funcții de comutare auxiliare fiabile, în plus față de circuitele principale. Blocul de contacte auxiliare LADN40G este pe deplin compatibil cu multe produse din familiile TeSys D și TeSys F, inclusiv tipurile LC1D09...D80, LC1DT20...DT40, LC1DT60A...DT80A, LC1F și CR1F. Ca parte a gamei de produse Schneider Electric TeSys Deca, LADN40G este o componentă concepută pentru a îndeplini cele mai înalte standarde industriale, asigurând o funcționare fără probleme pe o perioadă lungă de timp. Din punct de vedere tehnic, blocul de contacte auxiliare LADN40G are parametri impresionanți. Tensiunea nominală de funcționare este de 690 V c.a., cu o gamă de frecvență de 25...400 Hz. Valorile nominale ale curentului de funcționare sunt: 6 A la 120 V c.a.-15, 1,04 A la 690 V c.a.-15, 0,55 A la 125 V c.c.-13 și 0,1 A la 600 V c.c.-13. Curentul termic convențional în aer liber (Ith) este de 10 A la 60 °C. Tensiunea nominală de izolație (Ui) este de 690 V conform IEC 60947-5-1 și de 600 V conform reglementărilor UL și CSA. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, IEC 60335-1:30.2, IEC 60335-2-40:JJ Anexă și UL 60335-2-40:JJ Anexă. Deține certificări CB, UL, CSA, CCC, EAC și UKCA, care atestă calitatea excelentă și conformitatea produsului. Alte caracteristici tehnice importante ale blocului de contacte auxiliare LADN40G includ o capacitate nominală de comutare de 140 A CA și 250 A CC, în conformitate cu IEC 60947-5-1. Sarcina admisibilă pe termen scurt este de 100 A la 60 °C timp de 1 secundă, 120 A la 60 °C timp de 500 milisecunde sau 140 A la 60 °C timp de 100 milisecunde. Tipul de protecție este siguranța GG 10 A. Durata de viață mecanică este extrem de mare, 30 de milioane de cicluri de comutare. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Timpul de ne-suprapunere este de 1,5 ms la oprire și pornire, astfel încât nu există suprapunere între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm.
Schneider Electric TeSys D - LADN40G - Bloc de contacte auxiliare, panou frontal, 4Z date tehnice
Caracteristici principale
Familia de produse: TeSys / TeSys Deca
Denumirea produsului: TeSys Deca
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LADN
Compatibilitate: TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F, TeSys Deca LC1D09...D80, TeSys Deca LC1DT20...DT40, TeSys Deca LC1DT60A...DT80A
Specificații tehnice
Poziție de montare: Frontală
Configurație contact pol: 4 NO (normal deschis)
Funcționarea contactului: Instantanee
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]:
- 6 A la 120 V c.a.-15
- 1,04 A la 690 V c.a.-15
- 0,55 A la 125 V c.c.-13
- 0,1 A la 600 V c.c.-13
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-5-1), 600 V (conform UL), 600 V (conform CSA)
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C)
Conexiuni
Tip conexiune: Terminale cu șurub
Opțiuni de cablare:
- 1 cablu, 1...4 mm², flexibil, cu manșoane
- 1 cablu, 1...4 mm², flexibil, fără manșoane
- 2 cabluri, 1...2,5 mm², flexibil, cu manșoane
- 2 cabluri, 1...4 mm², flexibile, fără manșoane
- 1 cablu, 1...4 mm², rigid, fără ferule
- 2 cabluri, 1...4 mm², rigid, fără ferule
Cuplu de strângere: 1,7 Nm (cu șurubelniță plată Ø 6 mm, șurubelniță Philips nr. 2 sau șurubelniță Pozidriv nr. 2)
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri
Sarcina admisibilă pe termen scurt: 100 A la 60 °C timp de 1 s, 120 A la 60 °C timp de 500 ms, 140 A la 60 °C timp de 100 ms
Dimensiuni: 48 mm înălțime, 44 mm lățime, 42 mm adâncime
Culoare: Gri închis
Condiții de mediu
Grad de protecție IP: IP2X (conform IEC 60529)
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Temperatura aerului ambiant în timpul funcționării: -5...60 °C
Altitudine de funcționare: 3000 m
