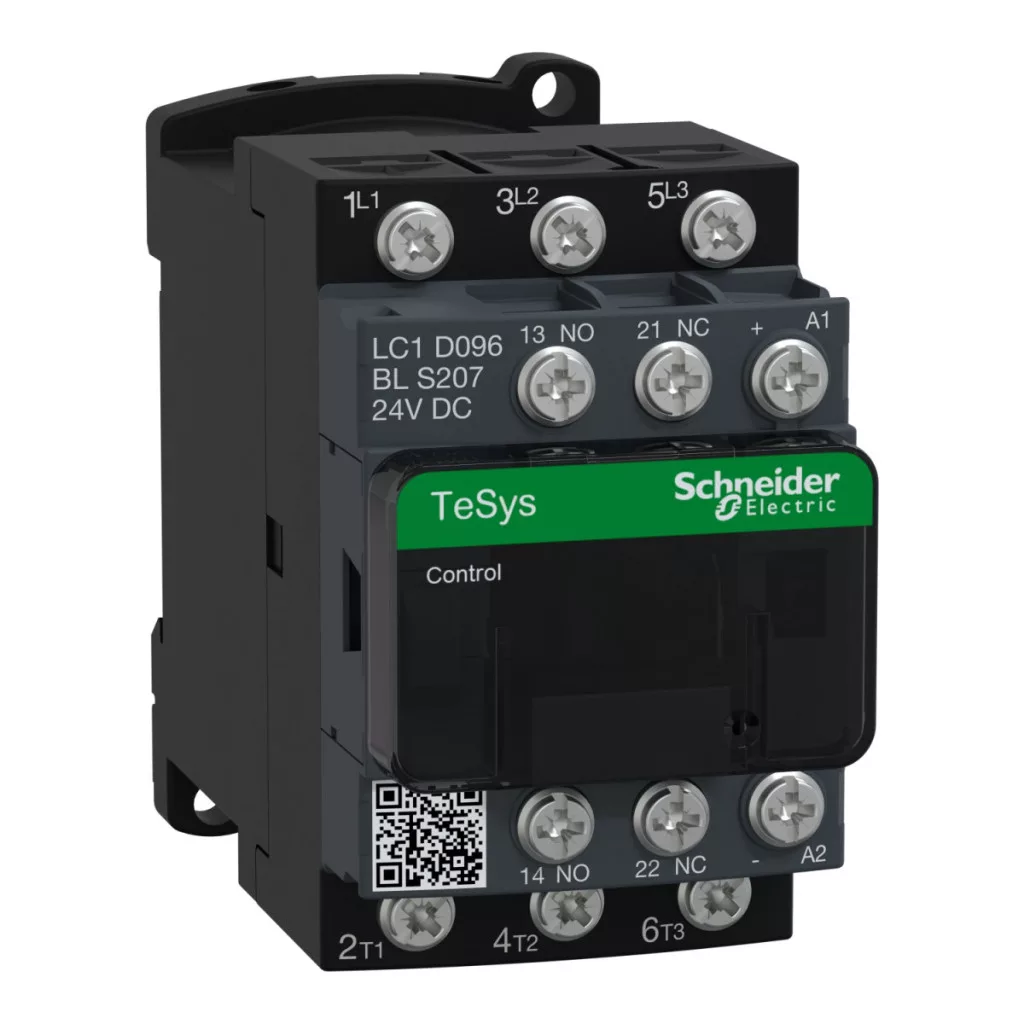

Comutator magnetic LC1-D 9A/4kW 24V CC 1Z+1NY (400V, AC3) tip șurub TeSys D LC1D096BLS207 Schneider
\nComutator magnetic S207 9A. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau componentului: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3 - desemnarea polilor: 3P - compoziția contactului polilor: 3 NO - Tensiune nominală de funcționare Ue: <= 300 V CC pentru circuitul principal, <= 690 V CA 25...400 Hz pentru circuitul principal - Curent nominal de funcționare le: 25 A (<= 60 °C) -<= 440 V AC AC-1 pentru circuitul principal, 9 A (<= 60 °C) -<= 440 V AC AC-3 pentru circuitul principal - puterea motorului kW: 2,2 kW 220...230 V AC 50 Hz - tip bobină: consum redus - compoziție contact auxiliar: 1 NO + 1 NC - categorie supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 25 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal, conform IEC 60947, 250 A CC pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 min circuit principal, 61 A <= 40 °C 1 min circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 20 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare, 25 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 690 V circuit principal conform IEC 60947-4-1, circuitul de semnalizare de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 0,6 milioane de cicluri la 25 A AC-1 Ue <= 440 V, 2 milioane de cicluri la 9 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 0,2 W AC-3, 1,56 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 60947-4-1, DIN 5510-2, EN 45545 R22 HL3, EN 45545 R26 HL3, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificare produs: CCC, CSA, EAC, IEC, UL - tip conexiune: circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 1,7 N.m - conector cablu - șurubelniță nr. 2 Șurub Philips: M3,5, circuit principal: 1,7 N.m - lângă conectorul papucului de cablu - cu șurubelniță Ø 6 mm Șurub pentru tablă: M3,5, circuit de control: 1,7 N.m - lângă conectorul papucului de cablu - cu șurubelniță nr. 2 Șurub Philips: M3,5, circuit de comandă: 1,7 N.m - cu conector cablu - cu șurubelniță Ø 6 mm șurub pentru tablă: M3,5 - timp de funcționare: 16...32 ms deschidere, 55...75 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
