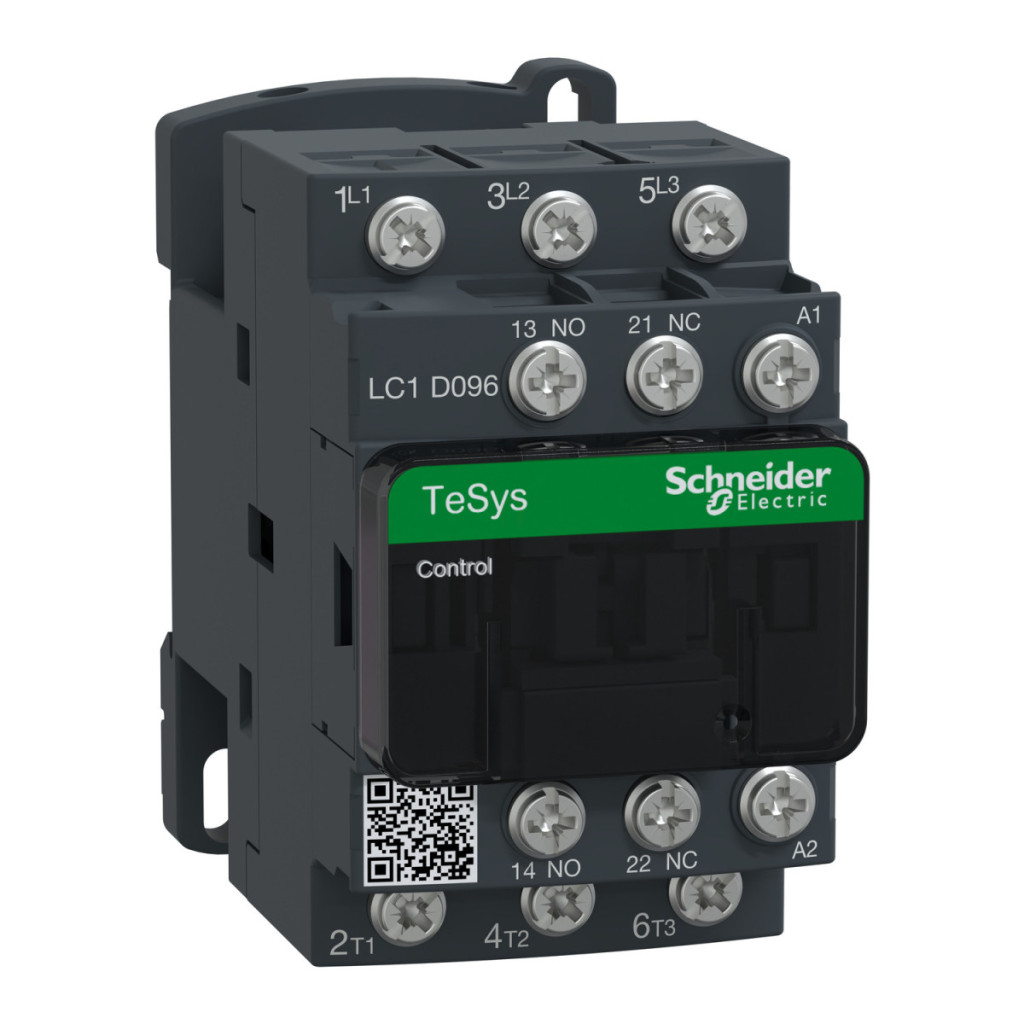

Comutator magnetic LC1-D 9A/4kW 220V AC 1Z+1NY (400V, AC3) sarus 50/60Hz TeSys D LC1D096M7 Schneider
\nReleu de protecție TeSys LC1-D, 3 poli, AC-3 440 V 9A, bobină 220 V AC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - curent nominal de funcționare: 25 A (<= 60 °C) -<= 440 V AC pentru circuitul principal AC-1, 9 A (<= 60 °C) -<= 440 V c.a. AC-3 pentru circuitul principal - puterea motorului kW: 2,2 kW -220...230 V c.a. 50/60 Hz AC-3, 2,2 kW -400 V c.a. 50/60 Hz AC-4, 4 kW -380...400 V c.a. 50/60 Hz AC-3, 4 kW -415...440 V c.a. 50/60 Hz AC-3, 5,5 kW -500 V c.a. 50/60 Hz AC-3, 5,5 kW -660...690 V c.a. 50/60 Hz c.a.-3 - puterea motorului CP: 0,33 CP -115 V c.a. 50/60 Hz pentru motoare monofazate, 1 CP -230/240 V c.a. 50/60 Hz pentru motoare monofazate, 2 CP - 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 2 CP - 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 5 CP - 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 7,5 CP - 575/600 V c.a. 50/60 Hz motoare trifazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 25 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A CA pentru circuitul de semnal, conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal, conform IEC 60947, 250 A c.c. pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 min circuit principal, 61 A <= 40 °C 1 min circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 20 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare, 25 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 0,6 milioane de cicluri la 25 A AC-1 Ue <= 440 V, 2 Mcycle la 9 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 0,2 W AC-3, 1,56 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector cablu - diametru exterior: 8 mm, circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 1,7 N.m - conector cablu - șurubelniță nr. 2 Șurub Philips: M3,5, circuit principal: 1,7 N.m - lângă conector cablu - cu șurubelniță Ø 8 mm șurub cu placă: M3,5, circuit de control: 1,7 N.m - lângă conector cablu - cu șurubelniță nr. 2 Șurub Philips: M3,5, circuit de comandă: 1,7 N.m - cu conector pentru papuc de cablu - cu șurubelniță Ø 6 mm Șurub pentru tablă: M3,5 - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 15 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
