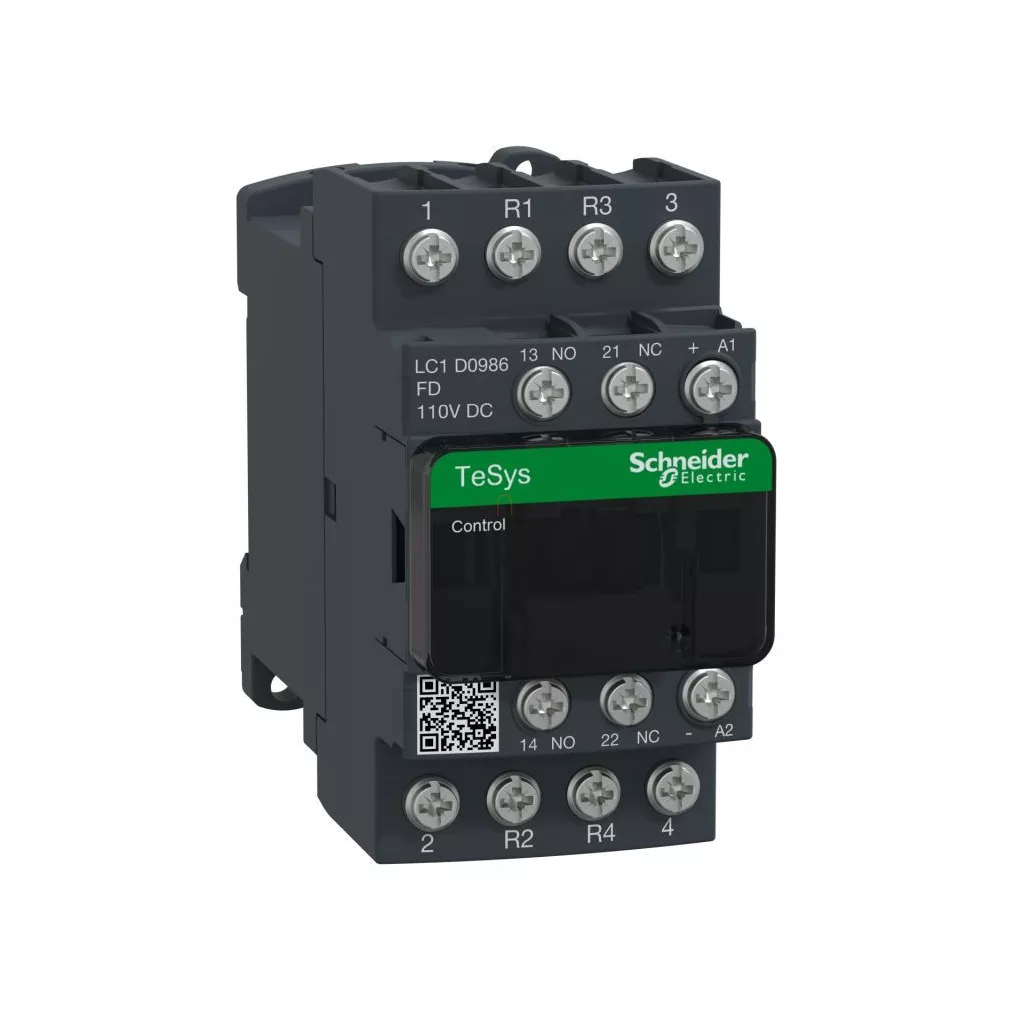

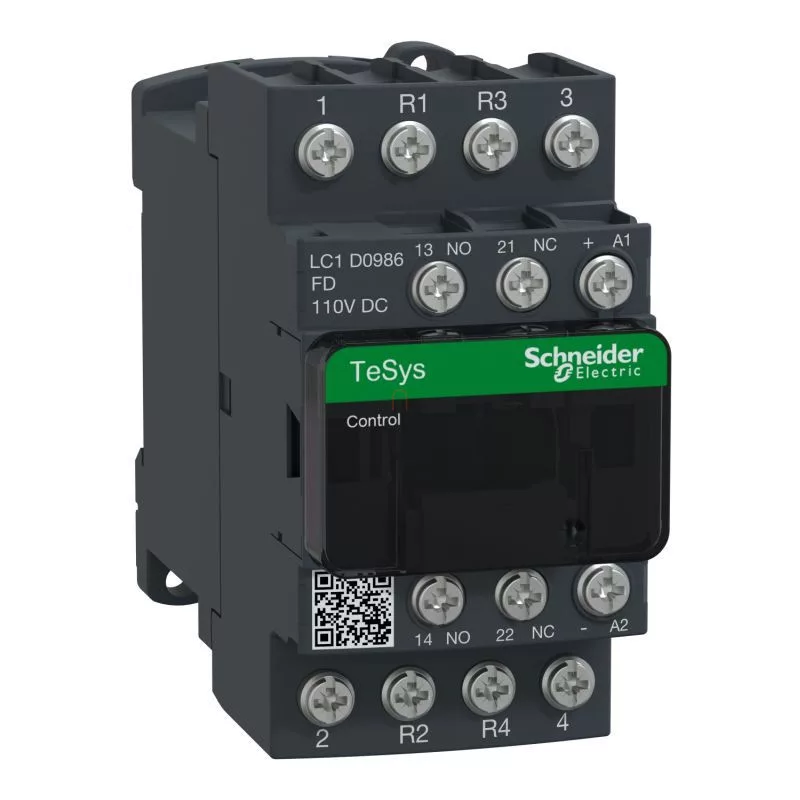

Contactor magnetic LC1D0986FD Schneider
Contactor magnetic TeSys D, 4 poli (2 NO + 2 NC), AC-1, <= 440 V 20 A, bobină de 110 V CC. Gama de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactelor polilor: 2 NO + 2 NC - Tensiune nominală de funcționare Ue: <= 300 V CC pentru circuitul principal, <= 690 V CA 25...400 Hz pentru circuitul principal - Compoziția contactelor auxiliare: 1 NO + 1 NC - Categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 25 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: circuit de semnalizare la 140 A CA conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal conform IEC 60947, 250 A CC pentru circuitul de semnalizare conform IEC 60947-5-1 - Icw curent nominal de scurtcircuit: 100 A 1 s pentru circuitul de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 minute circuit principal, 61 A <= 40 °C 1 minut circuit principal - dimensionarea siguranței conectate: în cazul gG de 10 A, circuitul de semnalizare corespunde IEC 60947-5-1, 20 A gG - <= 690 V coordonare tip 2, circuit principal în cazul coordonării, 25 A gG - <= 690 V coordonare tip 1, circuit principal în cazul coordonării - tensiune nominală de izolație Ui: certificări circuit principal la 600 V conform CSA, certificări circuit principal la 600 V conform UL, certificări circuit de semnalizare la 600 V conform CSA, certificări circuit de semnalizare la 600 V conform UL, circuitul principal la 690 V este conform cu IEC 60947-4-1, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: conector cu clemă de cablu - diametru exterior: 8 mm, circuit de comandă: conector cu clemă de cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 1,7 N.m - lângă conectorul cu clemă de cablu - cu șurubelniță nr. 2 Șurub Philips: M3,5, circuit principal: 1,7 N.m - lângă conectorul cablului - cu șurubelniță Șurub de placă Ø 8 mm: M3,5, circuit de comandă: 1,7 N.m - lângă conectorul cablului - cu șurubelniță nr. 2 Șurub Philips: M3,5, circuit de comandă: 1,7 N.m - lângă conectorul cablului - cu șurubelniță Șurub de placă Ø 6 mm: M3,5 - timp de funcționare: 16...24 ms deschidere, 53,55...72,45 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 de cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 30 de milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
