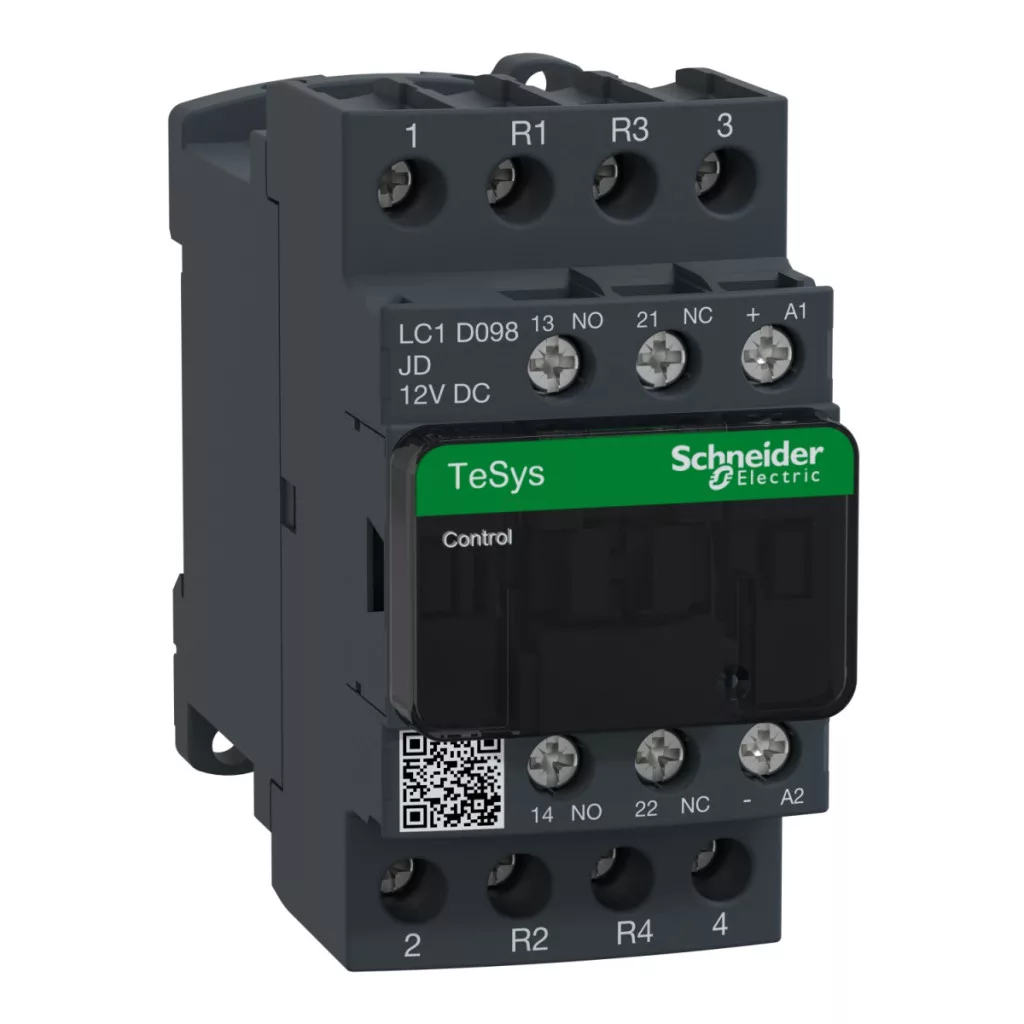

Contactorul Schneider Electric TeSys Deca seria LC1D098JD este un comutator electric compact și versatil, conceput special pentru controlul sarcinilor rezistive. Acest contactor cu 4 poli (2NO+2NC) asigură o funcționare extrem de fiabilă în aplicații industriale și comerciale moderne, unde este necesară comutarea precisă și sigură a circuitelor. Contactorul TeSys Deca LC1D098JD aparține categoriei de utilizare AC-1, ceea ce înseamnă că este optimizat în principal pentru comutarea sarcinilor neinductive sau ușor inductive. Cu un curent nominal de funcționare de 20 A și o tensiune de funcționare de ≤440 V c.a., dispozitivul este ideal pentru controlul diverselor sarcini rezistive, cum ar fi dispozitive de încălzire, rezistențe și alte sarcini neinductive. Contactorul funcționează cu o tensiune de control de 12 V c.c., ceea ce permite integrarea ușoară în sisteme de control de joasă tensiune. Terminalele cu șurub facilitează instalarea și întreținerea. Parametrii tehnici remarcabili ai produsului includ o capacitate nominală de scurtcircuit de 250 A la 440 V și diverse valori nominale de rezistență la scurtcircuit: 105 A timp de 10 secunde, 210 A timp de 1 secundă, 30 A timp de 10 minute și 61 A timp de 1 minut (toate la 40 °C). Circuitul de semnalizare are un curent termic convențional în aer liber de 10 A. Produsul are o impedanță medie de 2,5 mOhm la 25 A Ith la 50 Hz și o disipare de putere de 1,56 W AC-1 pe pol. Tensiunea nominală de izolare în circuitul de alimentare este de 690 V conform IEC 60947-4-1, iar în circuitul de semnalizare este, de asemenea, de 690 V conform IEC 60947-1. Rezistența mecanică a contactorului este de 30 de milioane de cicluri, în timp ce durata de viață electrică este de 0,3 milioane de cicluri la 20 A AC-1 cu Ue ≤ 690 V. Timpul său de funcționare este de 63 ±15% ms la închidere și 20 ±20% ms la deschidere. Frecvența maximă de funcționare a produsului este de 3600 cicluri/oră la 60 °C. Nivelul de protecție este IP20 pe panoul frontal. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +60 °C, cu performanțe reduse între 60 °C și 70 °C. LC1D098JD acceptă atât montarea pe șină, cât și pe panou, oferind opțiuni flexibile de instalare. Dimensiunile produsului sunt de 85 mm înălțime, 45 mm lățime și 99 mm adâncime, oferind o soluție de economisire a spațiului în dulapurile de comutație și cutiile de distribuție datorită designului său compact.
Date tehnice contactoare Schneider Electric TeSys Deca LC1D098JD
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă dispozitiv: LC1D
Aplicație contactor: Sarcina rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Configurația polilor: 2 NO + 2 NC
Cod de compatibilitate: LC1D
Capac de protecție: Da
Caracteristici electrice
Parametri de funcționare:
Tensiune nominală de funcționare [Ue]: ≤ 690 V c.a. 25...400 Hz (circuit de putere)
Tensiune nominală de funcționare [Ue]: ≤ 250 V c.c. (circuit de alimentare)
Curent nominal de funcționare [Ie]: 20 A (<60 °C) ≤ 440 V c.a. AC-1 (circuit de alimentare)
Tensiune circuit de comandă [Uc]: 12 V CC
Date termice:
Curent termic convențional în aer liber [Ith]: 20 A (60 °C) circuit de alimentare
Curent termic convențional în aer liber [Ith]: 10 A (60 °C) circuit de semnalizare
Putere disipată pe pol: 1,56 W AC-1
Impedanță medie: 2,5 mOhm - Ith 25 A 50 Hz circuit de alimentare
Capacitate de comutare:
Capacitate nominală de comutare (Irms): 250 A la 440 V circuit de alimentare (conform IEC 60947)
Capacitate nominală de comutare (Irms): 140 A pentru circuite de semnalizare CA (conform IEC 60947-5-1)
Capacitate nominală de comutare (Irms): 250 A pentru circuite de semnalizare CC (conform IEC 60947-5-1)
Capacitate nominală de întrerupere: 250 A pentru circuite de alimentare de 440 V (conform IEC 60947)
Protecție la scurtcircuit:
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 105 A pentru circuite de alimentare de 40 °C - 10 s
Curent nominal de rezistență pe termen scurt [Icw]: 210 A pentru circuite de alimentare de 40 °C - 1 s
Curent nominal de rezistență pe termen scurt [Icw]: 30 A pentru circuit de transmisie a energiei de 10 min
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 61 A pentru circuit de transmisie a energiei de 1 min
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 100 A - 1 s circuit de semnalizare
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 120 A - 500 ms circuit de semnalizare
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 140 A - 100 ms circuit de semnalizare
Siguranțe:
Valoare nominală a siguranței corespunzătoare: 10 A gG pentru circuitul de semnalizare (conform IEC 60947-5-1)
Valoare nominală a siguranței corespunzătoare: 25 A gG ≤ 690 V pentru coordonarea de tip 1 (circuit de transmisie a energiei)
Valoare nominală a siguranței: 20 A gG ≤ 690 V pentru coordonarea de tip 2 (circuit de transmisie a energiei)
Izolație
Tensiune nominală de izolație [Ui]: 690 V pentru circuite de alimentare (conform IEC 60947-4-1)
Tensiune nominală de izolație [Ui]: 600 V pentru circuite de alimentare (certificate CSA)
Tensiune nominală de izolație [Ui]: 600 V pentru circuite de alimentare (certificate UL)
Tensiune nominală de izolație [Ui]: 690 V pentru circuitele de semnalizare (conform IEC 60947-1)
Tensiune nominală de izolație [Ui]: 600 V pentru circuitele de semnalizare (certificat CSA)
Tensiune nominală de izolație [Ui]: 600 V pentru circuite de semnalizare (certificat UL)
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV (conform IEC 60947)
Rezistență de izolație: > 10 MOhm pentru circuitele de semnalizare
Caracteristici de control
Tip circuit de control: standard DC
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporată
Limite de tensiune ale circuitului de control: 0,1...0,25 Uc (-40…60 °C): cădere DC
Limite de tensiune ale circuitului de control: 0,7...1,25 Uc (-40…60 °C): curent continuu de funcționare
Limite de tensiune ale circuitului de control: 1...1,25 Uc (60…70 °C): curent continuu de funcționare
Putere de pornire în W: 5,4 W (la 20 °C)
Consum de energie în standby în W: 5,4 W la 20 °C
Constantă de timp: 28 ms
Caracteristici de funcționare
Timp de funcționare: 63 ±15 % ms închidere
Timp de funcționare: 20 ±20 % ms deschidere
Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C
Durabilitate mecanică: 30 milioane de cicluri
Durabilitate electrică: 0,3 milioane de cicluri la 20 A AC-1 Ue ≤ 690 V
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală pe contactor (conform EN/ISO 13849-1)
Nivel de fiabilitate de siguranță: B10d = 20000000 cicluri cu sarcină mecanică pe contactor (conform EN/ISO 13849-1)
Timp de neacoperire: 1,5 ms între contactele NC și NO la oprire
Timp de neacoperire: 1,5 ms între contactele NC și NO la pornire
Contacte auxiliare
Configurație contacte auxiliare: 1 NO + 1 NC
Tipul contactelor auxiliare: comutate mecanic 1 NO + 1 NC (conform IEC 60947-5-1)
Tipul contactelor auxiliare: comutator oglindă 1 NC (conform IEC 60947-4-1)
Frecvența circuitului de semnalizare: 25...400 Hz
Tensiune minimă de comutare: 17 V pentru circuitul de semnalizare
Curent minim de comutare: 5 mA pentru circuitul de semnalizare
Conexiuni
Conexiuni - terminale:
Circuit de transmisie a puterii: borne cu șurub 1 1…4 mm² - rigiditate cablu: fără capăt flexibil al cablului
Circuit de transmisie a puterii: borne cu șurub 2 1…4 mm² - rigiditate cablu: fără capăt flexibil al cablului
Circuit de transmisie a puterii: borne cu șurub 1 1…4 mm² - rigiditate cablu: cu capăt de cablu flexibil
Circuit de transmisie a puterii: borne cu șurub 2 1…2,5 mm² - rigiditate cablu: cu capăt de cablu flexibil
Circuit de transmisie a puterii: borne cu șurub 1 1…4 mm² - rigiditate cablu: fără capăt de cablu solid
Circuit de transmisie a puterii: terminale cu șurub 2 1…4 mm² - rigiditate cablu: fără capăt de cablu solid
Cuplu de strângere:
Circuit de alimentare: 1,7 N.m - pe borne cu șurub - cu șurubelniță plată Ø 6 mm
Circuit de alimentare: 1,7 N.m - pe borne cu șurub - cu șurubelniță Philips nr. 2
Circuit de comandă: 1,7 N.m - pe borne cu șurub - cu șurubelniță plată Ø 6 mm
Circuit de control: 1,7 N.m - pe borne cu șurub - cu șurubelniță Pozidriv nr. 2
Circuit de transmisie a puterii: 1,7 N.m - pe borne cu șurub - cu șurubelniță Pozidriv nr. 2
Caracteristici fizice și condiții de mediu
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068-2-30)
Temperatura admisibilă a aerului ambiant în jurul dispozitivului: -40…60 °C
Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 60…70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Clasa de propagare a flăcării: V1 (conform UL 94)
Robustețe mecanică:
Vibrații cu contactor deschis (2 Gn, 5...300 Hz)
Vibrații cu contactor închis (4 Gn, 5...300 Hz)
Șocuri cu contactor deschis (10 Gn până la 11 ms)
Șocuri cu contactor închis (15 Gn până la 11 ms)
Dimensiuni și montare:
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Greutate netă: 0,525 kg
Suport de montare: Șină sau placă
Certificate și standarde
Standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1:30.2 secțiune, IEC 60335-2-40:JJ anexă, UL 60335-2-40:JJ anexă, CSA C22.2 nr. 60947-4-1 Certificări de produs: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
