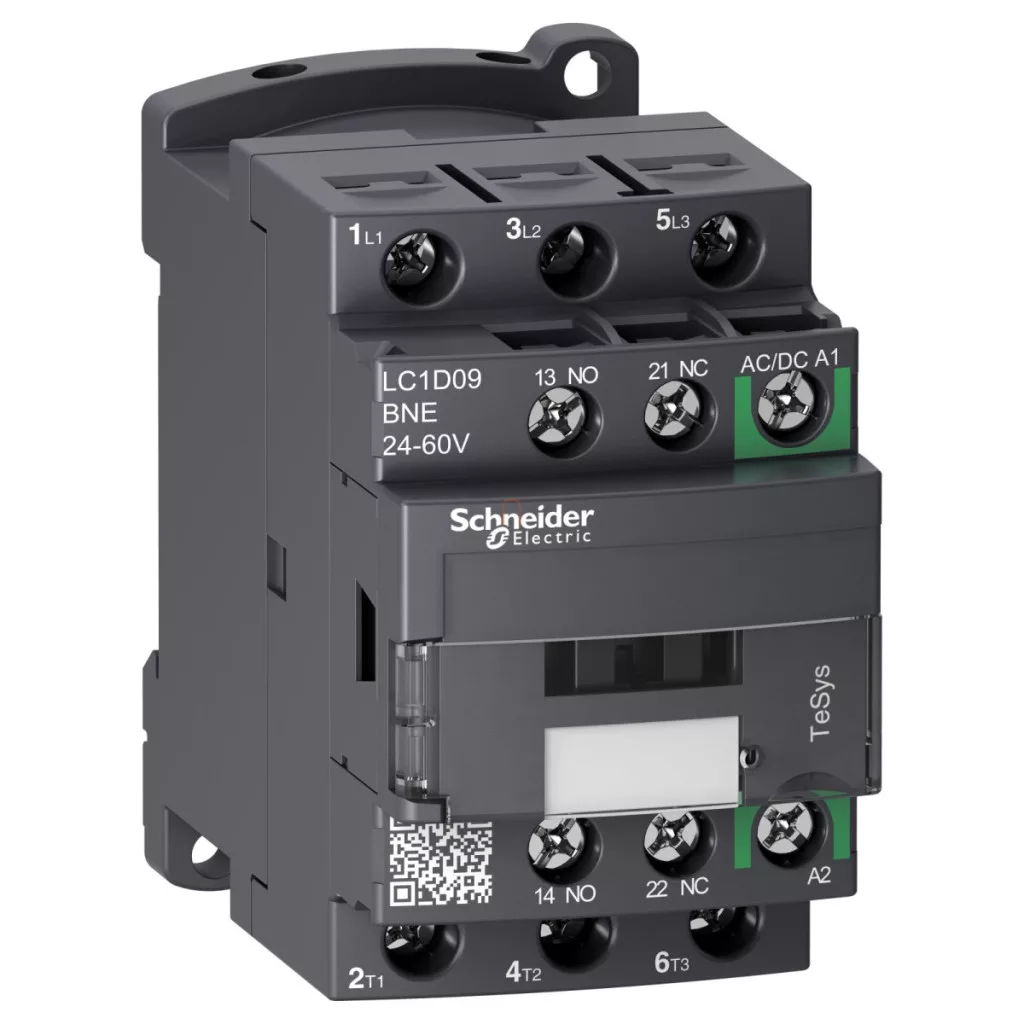

Comutator magnetic LC1-D 9A/4kW 24V AC/DC 1Z+1NY (400V, AC3) tip șurub 50/60Hz TeSys D Green LC1D09BNE Schneider
\nComutator magnetic TeSys D, 3p, <= 440V, 9A AC-3, bobină 24...60V AC/DC. Familie de produse: TeSys - Denumire produs: TeSys D Green - Tip produs sau componentă: comutator magnetic - Denumire scurtă dispozitiv: LC1D - Aplicație comutator magnetic: sarcină rezistivă, control motor - Categorie de utilizare: AC-1, AC-3 - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiunea circuitului de control: 24...60 V AC 50/60 Hz, 24...60 V DC - tip bobină: electronică AC/DC - compoziție contact auxiliar: 1 NO + 1 NC - categorie supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 25 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal, conform IEC 60947, 250 A DC pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 min circuit principal, 61 A <= 40 °C 1 min circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 20 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 25 A gG -<= 690 V tip de coordonare 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 690 V circuit principal conform IEC 60947-4-1, 690 V circuit de semnalizare conform IEC 60947-1 - durată de viață electrică: 0,6 milioane de cicluri la 25 A AC-1 Ue <= 440 V - pierdere de putere pe pol: 0,2 W AC-3, 1.56 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificare produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip conexiune: circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: solid, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: solid - cuplu de strângere: circuit principal: 1,7 N.m - borne cu șurub - șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă, circuit de control: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă clemele cu șurub - cu șurubelniță placă Ø 6 mm - timp de funcționare: 20...90 ms deschidere, 45...55 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
