Comutatorul magnetic Schneider Electric TeSys Deca Advanced LC1D12EHE este un element de control industrial extrem de fiabil și versatil, optimizat în special pentru sarcini de control al motoarelor. Acest contactor cu 3 poli și 3 NO este alegerea ideală pentru aplicații care necesită funcții de comutare precise și fiabile la tensiuni de funcționare de până la 440 V și sarcini de până la 12 A. Ca parte a gamei de produse TeSys Deca Advanced, acest contactor combină designul compact cu performanțe robuste. Dispozitivul este extrem de versatil, deoarece poate fi utilizat în categoriile de aplicații AC-1, AC-3 și AC-3e, permițând controlul atât al sarcinilor rezistive, cât și al celor inductive. Performanța produsului este deosebit de remarcabilă în aplicațiile de control al motoarelor, unde poate comuta puteri ale motoarelor cuprinse între 3 kW (220-230 V c.a.) și 7,5 kW (660-690 V c.a.) în sisteme de 50 Hz. Pentru piețele internaționale, dispozitivul poate fi utilizat la diferite niveluri de tensiune, cu valori de putere (hp) conform standardelor americane incluse, de asemenea, în specificații, până la 10 hp la 575/600 V c.a. pentru motoare trifazate. LC1D12EHE are caracteristici tehnice remarcabile, inclusiv tehnologia integrată de bobină bidirecțională de limitare a vârfului, care asigură o funcționare fiabilă într-un interval de tensiune de control de 48-130 V c.a./c.c. Acest interval larg de control oferă proiectanților o flexibilitate excepțională într-o varietate de aplicații. Dispozitivul are o capacitate de curent de închidere de 250 A la 440 V și un curent termic nominal de 25 A la 60 °C. Contactorul are o durată de viață mecanică remarcabilă de până la 15 milioane de cicluri de comutare și o durată de viață electrică de până la 2,3 milioane de cicluri, în funcție de sarcină. Timpul de comutare este de numai 45-55 ms la închidere și 20-90 ms la deschidere, ceea ce permite un control rapid și precis la o viteză de până la 3600 de operații de comutare pe oră la 60 °C.

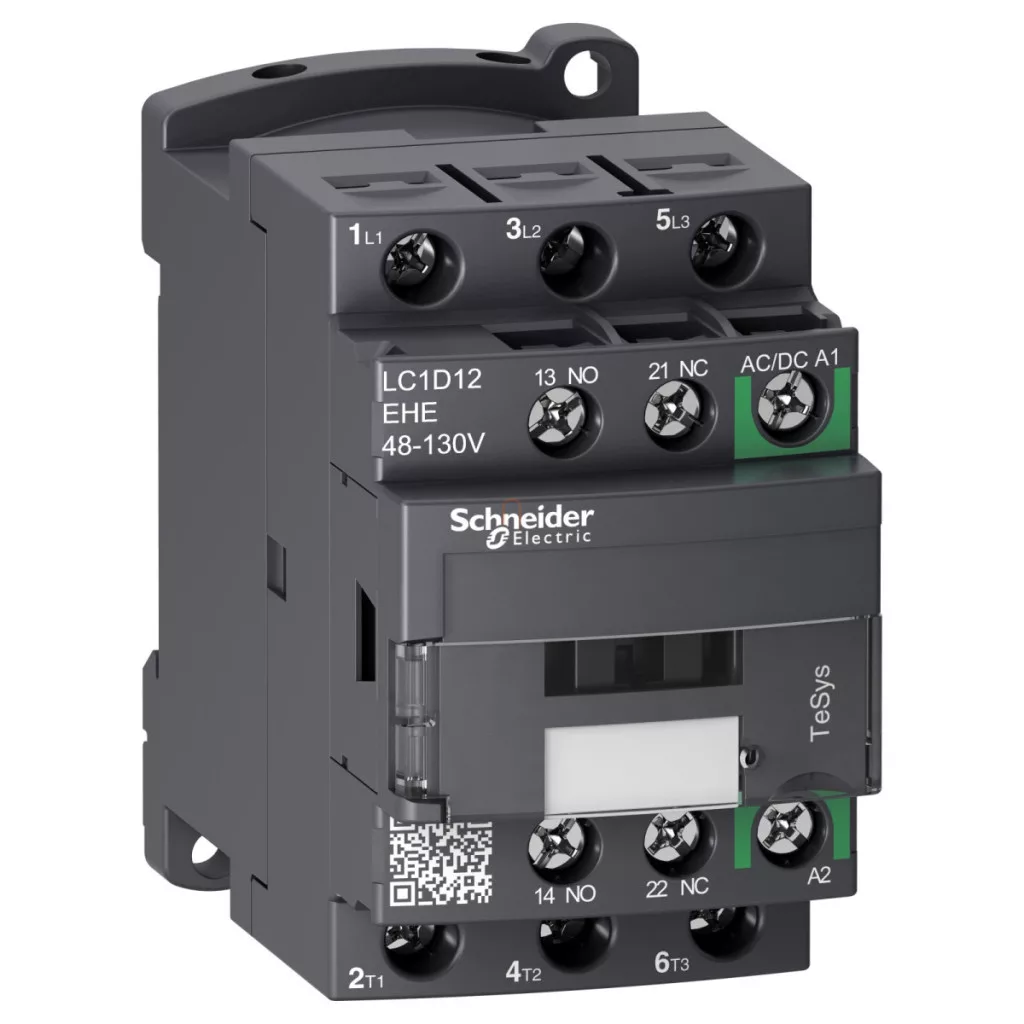

Date tehnice comutator magnetic Schneider Electric TeSys Deca Advanced LC1D12EHE
Caracteristici principale
Familia de produse: TeSys Deca Advanced
Tipul produsului: Comutator magnetic
Denumire scurtă: LC1D
Aplicație contactor: Comanda motorului, Sarcini rezistive
Categorie de utilizare: AC-1, AC-3, AC-3e
Descriere poli: 3P (3 poli)
Tensiune nominală de funcționare: ≤ 690 V AC 25...400 Hz
Curent nominal de funcționare: 25 A (< 60 °C) ≤ 440 V AC-1 circuit de alimentare
12 A (< 60 °C) ≤ 440 V AC-3 circuit de alimentare
12 A (< 60 °C) ≤ 440 V AC-3e circuit de alimentare
Tensiune circuit de control: 48...130 V c.a. 50/60 Hz
48...130 V c.c.
Date privind puterea motorului
Puterea motorului în kW (AC-3):
3 kW 220...230 V c.a. 50 Hz
5,5 kW 380...400 V c.a. 50 Hz
5,5 kW 415 V c.a. 50 Hz
5,5 kW 440 V c.a. 50 Hz
7,5 kW 500 V c.a. 50 Hz
7,5 kW 660...690 V c.a. 50 Hz
Puterea motorului în kW (AC-3e):
3 kW 220...230 V c.a. 50 Hz
5,5 kW 380...400 V c.a. 50 Hz
5,5 kW 415 V c.a. 50 Hz
5,5 kW 440 V c.a. 50 Hz
7,5 kW 500 V c.a. 50 Hz
7,5 kW 660...690 V c.a. 50 Hz
Puterea motorului în cai putere (cp):
0,5 cp 115 V c.a. 60 Hz pentru motoare monofazate
2 cp 230/240 V c.a. 60 Hz pentru motoare monofazate
3 cp 200/208 V c.a. 60 Hz pentru motoare trifazate
3 hp 230/240 V c.a. 60 Hz pentru motoare trifazate
7,5 hp 460/480 V c.a. 60 Hz pentru motoare trifazate
10 hp 575/600 V c.a. 60 Hz pentru motoare trifazate
Caracteristici electrice
Cod de compatibilitate: LC1D
Configurație contact pol: 3 NO (3 contacte normal deschise)
Capac de protecție: Da
Curent termic convențional în aer liber:
10 A (la 60 °C) pentru circuite de semnalizare
25 A (la 60 °C) pentru circuite de alimentare
Curent de comutație:
250 A pentru circuitul de alimentare de 440 V conform IEC 60947
140 A pentru circuitul de semnalizare CA conform IEC 60947-5-1
250 A pentru circuitul de semnalizare CC conform IEC 60947-5-1
Capacitate de întrerupere: 250 A pentru circuite de alimentare de 440 V conform IEC 60947
Impedanță medie: 2,5 mOhm - Ith 25 A pentru circuite de alimentare de 50 Hz
Disipare de putere pe pol:
1,56 W AC-1
0,36 W AC-3
0,36 W AC-3e
Tensiune nominală de izolare:
Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-1
Durată de viață mecanică și electrică
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică:
2,3 milioane de cicluri 11 A AC-3 Ue ≤ 440 V
0,8 milioane de cicluri 25 A AC-1 Ue ≤ 440 V
2,3 milioane de cicluri 11 A AC-3e Ue ≤ 440 V
Date circuit de control
Tip circuit de control: AC/DC 50/60 Hz AC/DC electronic
Tehnologie bobină: Limitator de vârf bidirecțional încorporat
Limite tensiune circuit de control:
≤ 0,1 Uc (-40...70 °C): eliberare AC/DC
0,85...1,1 Uc (-40...60 °C): funcționare AC/DC
1...1,1 Uc (60...70 °C): funcționare AC/DC
Dimensiuni și greutate
Înălțime: 77 mm
Lățime: 45 mm
Adâncime: 86 mm
Greutate netă: 0,373 kg
Condiții de mediu
Grad de protecție IP: IP20 suprafața panoului frontal conform IEC 60529
Temperatură ambiantă admisibilă:
-40...60 °C
60...70 °C cu performanțe reduse Altitudine de funcționare: 0...3000 m
