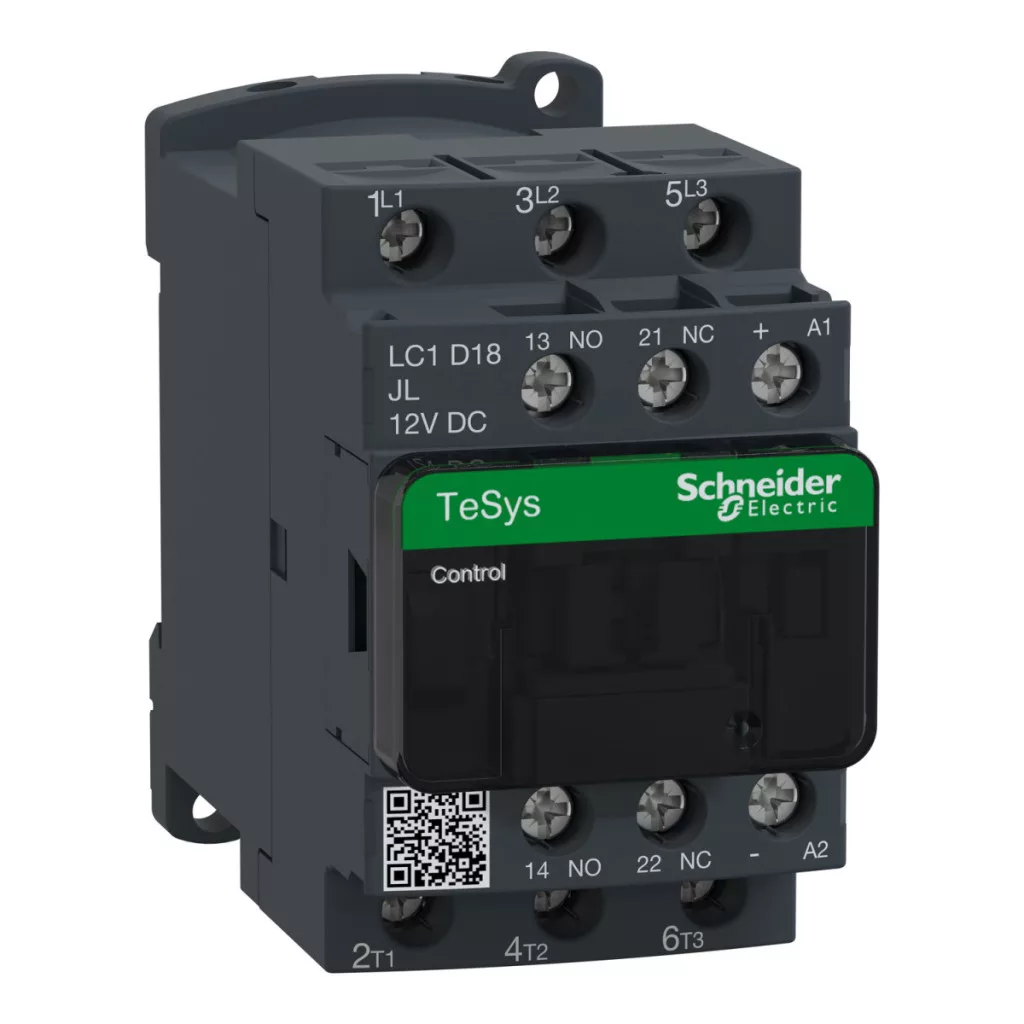

LC1-D18JL Comutator magnetic Consum redus. CC, 7,5 kW/18 A (400 V, AC3), racord cu șurub, 1Z+1NY, bobină: 12 V CC, Schneider
\nPierdere redusă. CC, 7,5 kW/18 A (400 V, AC3), racord cu șurub, 1Z+1NY. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: încărcare rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - denumire pol: 3P - compoziție contact pol: 3 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - curent nominal de funcționare: 18 A (<= 60 °C) -<= 440 V AC AC-3 pentru circuitul principal, 32 A (<= 60 °C) -<= 440 V c.a. AC-1 pentru circuitul principal - puterea motorului kW: 10 kW -500 V c.a. 50/60 Hz AC-3, 10 kW -660...690 V c.a. 50/60 Hz AC-3, 4 kW -220...230 V c.a. 50/60 Hz AC-3, 4 kW -400 V c.a. 50/60 Hz AC-4, 7,5 kW -380...400 V c.a. 50/60 Hz AC-3, 9 kW -415...440 V c.a. 50/60 Hz c.a.-3 - puterea motorului CP: 1 CP -115 V c.a. 50/60 Hz pentru motoare monofazate, 10 CP -460/480 V c.a. 50/60 Hz pentru motoare trifazate, 15 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 3 CP - 230/240 V c.a. 50/60 Hz pentru motoare monofazate, 5 CP - 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 5 CP - 230/240 V c.a. 50/60 Hz motoare trifazate - configurație contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 32 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A c.a. pentru circuitul de semnal conform IEC 60947-5-1, 250 A c.c. pentru circuitul de semnalizare, conform IEC 60947-5-1, 300 A -440 V pentru circuitul principal, conform IEC 60947 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 145 A <= 40 °C 10 s circuit principal, 240 A <= 40 °C 1 s circuit principal, 40 A <= 40 °C 10 min circuit principal, 84 A <= 40 °C 1 min circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 35 A gG -<= 690 V coordonare tip 2, circuit principal în cazul coordonării, 50 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 1 Mcycles la 32 A AC-1 Ue <= 440 V, 1,65 milioane de cicluri la 18 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 0,8 W AC-3, 2,5 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: borne cu șurub 1 cablu 1...6 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu șurub 1 cablu 1,5...6 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: borne cu șurub 1 cablu 1,5...6 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - cu capăt cablu, circuit principal: cleme cu șurub 2 cabluri 1,5...6 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit principal: cleme cu șurub 2 cabluri 1,5...6 mm² - rigiditate cablu: rigid - fără capăt de cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt de cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă, circuit de comandă: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă clemele cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 20...30 ms deschidere, 65,45...88,55 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri cu sarcină mecanică, în conformitate cu EN/ISO 13849-1 - durabilitate mecanică: 30 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
