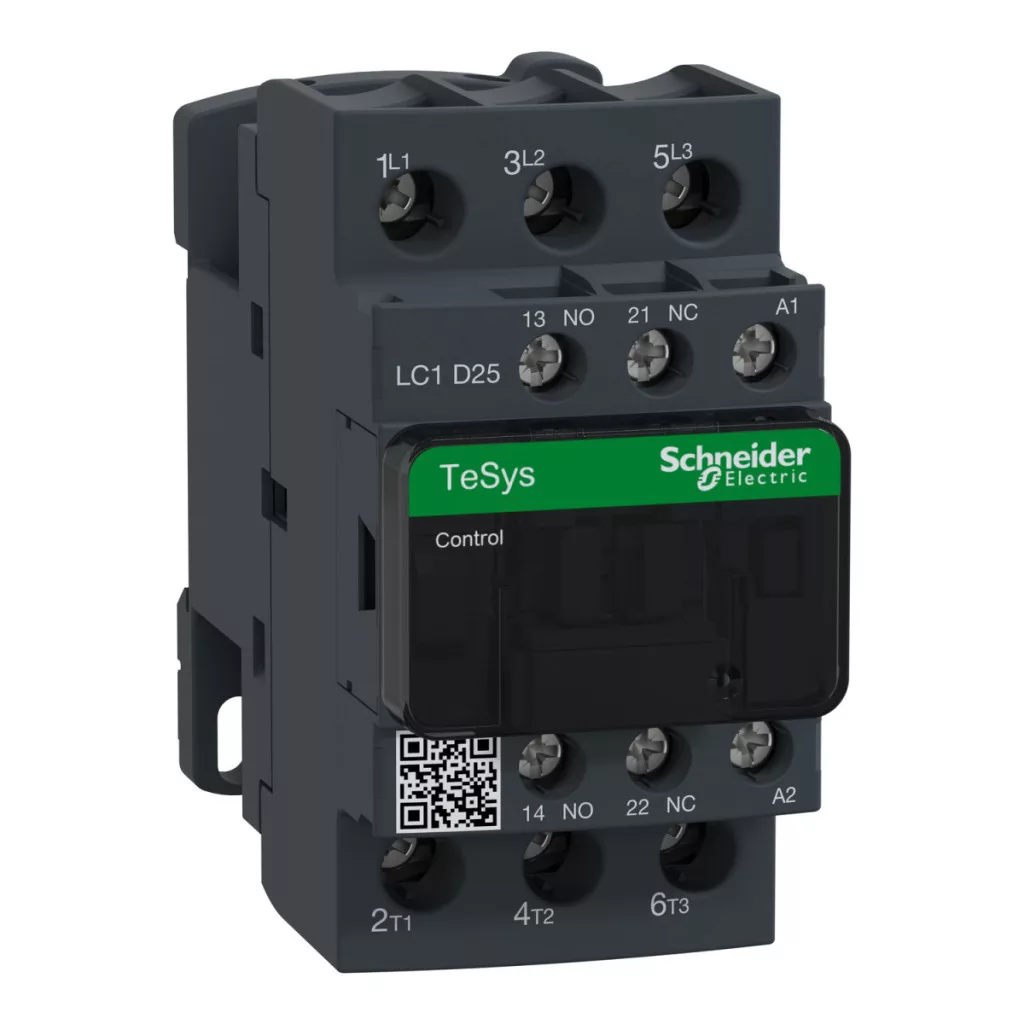

Date tehnice comutator magnetic Schneider Electric TeSys Deca LC1D25U7
Caracteristici principale ale produsului
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație contactor: Control motor, sarcini rezistive
Categorie de utilizare: AC-3, AC-1, AC-3e
Descriere poli: 3P (3 NO)
Tensiune nominală de funcționare: <= 690 V c.a. 25...400 Hz, <= 300 V c.c.
Curent nominal de funcționare: 25 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-3, 40 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-1, 25 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-3e
Tensiune circuit de comandă: 250 V c.a. 50/60 Hz Puterea motorului 5,5 kW 220...230 V c.a. 50/60 Hz (AC-3) 11 kW 380...400 V c.a. 50/60 Hz (c.a.-3)
11 kW 415...440 V c.a. 50/60 Hz (c.a.-3)
15 kW 500 V c.a. 50/60 Hz (c.a.-3)
15 kW 660...690 V c.a. 50/60 Hz (c.a.-3) 5,5 kW 400 V c.a. 50/60 Hz (c.a.-4) 5,5 kW 220...230 V c.a. 50/60 Hz (c.a.-3e) 11 kW 380...400 V c.a. 50/60 Hz (AC-3e) 11 kW 415...440 V c.a. 50/60 Hz (AC-3e) 15 kW 500 V c.a. 50/60 Hz (AC-3e) 15 kW 660...690 V c.a. 50/60 Hz (AC-3e)
Puterea motorului în cai putere
3 CP 230/240 V c.a. 50/60 Hz pentru motoare monofazate
2 CP 115 V c.a. 50/60 Hz pentru motoare monofazate
7,5 CP 230/240 V c.a. 50/60 Hz pentru motoare trifazate
15 CP 460/480 V c.a. 50/60 Hz pentru motoare trifazate
20 CP 575/600 V c.a. 50/60 Hz pentru motoare trifazate
7,5 CP 200/208 V c.a. 50/60 Hz pentru motoare trifazate
Caracteristici electrice
Flux termic convențional în aer liber: 10 A (60 °C) în circuitul de semnal, 40 A (60 °C) în circuitul de alimentare
Capacitate nominală de comutare Irms: 140 A c.a. în circuitul de semnal (IEC 60947-5-1), 250 A CC în circuitul de semnalizare (IEC 60947-5-1), 450 A la 440 V în circuitul de alimentare (IEC 60947)
Capacitate nominală de întrerupere: 450 A la 440 V în circuitul de alimentare (IEC 60947)
Capacitate nominală de transport a curentului pe termen scurt: 240 A la 40 °C timp de 10 secunde în circuitul de alimentare, 380 A la 40 °C timp de 1 secundă în circuitul de alimentare
Impedanță medie: 2 mOhm - Ith 40 A circuit de alimentare 50 Hz
Disipare de putere pe pol: 3,2 W AC-1, 1,25 W AC-3, 1,25 W AC-3e
Tensiune nominală de izolare: 690 V circuit de alimentare (IEC 60947-4-1), 690 V circuit de semnalizare (IEC 60947-1)
Tensiune nominală de rezistență la impulsuri: 6 kV (IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri la 25 A AC-3 <= 440 V, 1,4 milioane de cicluri la 40 A AC-1 <= 440 V, 1,65 milioane de cicluri la 25 A AC-3e <= 440 V
Timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere
Frecvență maximă de comutare: 3600 cicluri/oră la 60 °C
Grad de protecție: placă frontală IP20 (IEC 60529)
Dimensiuni și montare
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,37 kg
Suport de montare: șină, placă
Conexiuni
Circuit de control: borne cu șurub 1...4 mm² pentru cabluri flexibile sau rigide
Circuit de alimentare: borne cu șurub 2,5...10 mm² pentru cabluri flexibile, 1,5...10 mm² pentru cabluri rigide
Cuplu de strângere: Circuit de control: 1,7 N·m, Circuit de alimentare: 2,5 N·m
