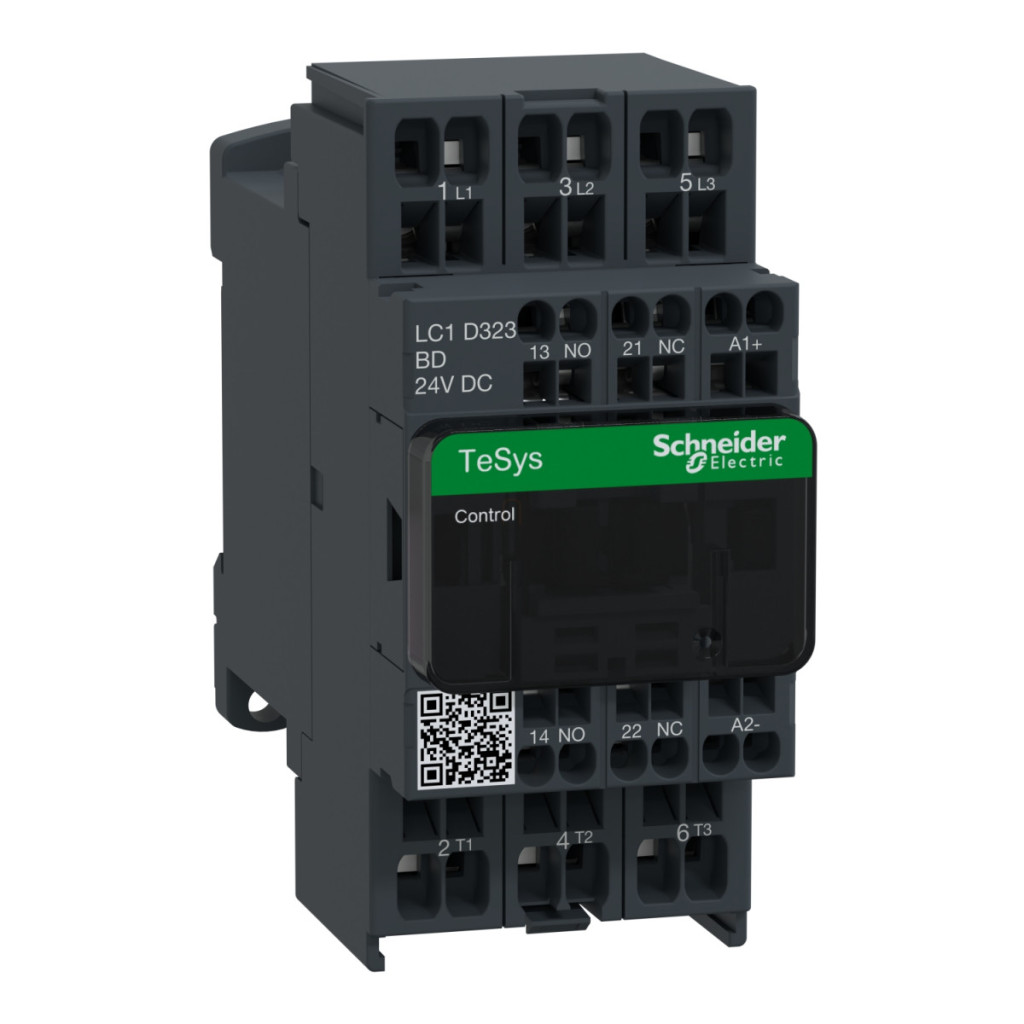

Contactorul LC1D323BD, parte a gamei de produse Schneider Electric TeSys Deca, este un dispozitiv de comutare industrial extrem de fiabil, conceput special pentru aplicații de control al motoarelor și sarcini rezistive. Acest dispozitiv cu 3 poli și 3 contacte NO este ideal pentru utilizarea în diverse medii industriale în care comutarea fiabilă și durata lungă de viață sunt cerințe esențiale. Parametrii tehnici principali ai contactorului sunt impresionanți: are un curent nominal de funcționare de 32 A în aplicații AC-3 și AC-3e de până la 440 V și 40 A în aplicații AC-1. Circuitul de control funcționează la 24 V c.c., ceea ce îl face compatibil cu o gamă largă de sisteme de control. Este extrem de versatil în ceea ce privește puterea motorului, cu 7,5 kW la 220-230 V c.a. 15 kW la 380-400 V c.a., 18,5 kW la 500 V c.a. și 18,5 kW la 660-690 V c.a. în categoriile AC-3 și AC-3e. Produsul are, de asemenea, specificații impresionante în sistemul de unități american: poate comuta 20 cai putere la 460/480 V c.a. pentru motoare trifazate și 25 cai putere la 575/600 V c.a. Conectorii cu arc facilitează foarte mult instalarea și întreținerea, deoarece nu sunt necesare șuruburi pentru conectarea firelor. Produsul are dimensiuni compacte (99 mm înălțime, 45 mm lățime, 101 mm adâncime), ceea ce îl face o soluție care economisește spațiu pentru dulapurile de comutație. Durabilitatea mecanică este remarcabilă: 30 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,65 milioane de cicluri în categoriile 32A AC-3 și AC-3e și 1,4 milioane de cicluri în categoria 50A AC-1. Tehnologia integrată cu diodă limitatoare de vârf bidirecțională protejează eficient dispozitivul împotriva supratensiunii. Protecția IP20 asigură protecția de bază la atingere, în timp ce diverse certificări (RINA, DNV, BV, CCC, GOST, GL, LROS) confirmă fiabilitatea produsului și conformitatea sa internațională cu diverse standarde. Contactorul LC1D323BD are o serie de caracteristici și protecții de siguranță. Tensiunea nominală de izolare (Ui) este de 690 V atât în circuitul de alimentare, cât și în circuitul de semnalizare, iar tensiunea nominală de impuls (Uimp) este de 6 kV, în conformitate cu IEC 60947. Produsul are un nivel de fiabilitate de siguranță de B10d = 1369863 cicluri la sarcină nominală și B10d = 20000000 cicluri la sarcină mecanică, în conformitate cu EN/ISO 13849-1. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-40...60 °C sau 60...70 °C cu reducere a puterii) și poate fi instalat la altitudini de până la 3000 m deasupra nivelului mării. Toți acești parametri tehnici și certificări garantează împreună că contactorul Schneider Electric LC1D323BD este o alegere excelentă pentru o gamă largă de aplicații industriale în care fiabilitatea și durata lungă de viață sunt esențiale.
Date tehnice contactoare Schneider Electric TeSys Deca LC1D323BD
Date de bază
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă: LC1D
Aplicație contactor: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-4, AC-1, AC-3, AC-3e
Descriere poli: 3P
Caracteristici tehnice
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. 25...400 Hz, Circuit de alimentare: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 40 A (la <60 °C) <= 440 V c.a. în circuitul de alimentare AC-1, 32 A (la <60 °C) <= 440 V c.a. în circuitul de alimentare AC-3, 32 A (la <60 °C) <= 440 V c.a. în circuitul de alimentare AC-3e
Tensiune circuit de control [Uc]: 24 V c.c.
Puterea motorului
Puterea motorului kW: 7,5 kW 220...230 V c.a. 50/60 Hz (AC-3), 15 kW 380...400 V c.a. 50/60 Hz (AC-3), 15 kW 415...440 V c.a. 50/60 Hz (AC-3), 18,5 kW 500 V c.a. 50/60 Hz (AC-3), 18,5 kW 660...690 V c.a. 50/60 Hz (c.a.-3), 7,5 kW 400 V c.a. 50/60 Hz (c.a.-4), 7,5 kW 220...230 V c.a. 50/60 Hz (c.a.-3e), 15 kW 380...400 V CA 50/60 Hz (AC-3e), 15 kW 415...440 V CA 50/60 Hz (AC-3e), 18,5 kW 500 V CA 50/60 Hz (AC-3e), 18,5 kW 660...690 V c.a. 50/60 Hz (AC-3e)
Puterea motorului HP: 2 HP 115 V c.a. 50/60 Hz pentru motoare monofazate, 5 HP 230/240 V c.a. 50/60 Hz pentru motoare monofazate, 10 CP 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 10 CP 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 20 CP 460/480 V c.a. 50/60 Hz pentru motoare trifazate, Motoare trifazate de 25 CP 575/600 V c.a. 50/60 Hz
Contacte și conexiuni
Cod de compatibilitate: LC1D
Configurație contact pol: 3 NO
Capac de protecție: Da
Curent convențional de răcire cu aer liber [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare, 50 A (la 60 °C) pentru circuitele de putere
Capacitate nominală de rupere: 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare CC conform IEC 60947-5-1, 550 A la 440 V pentru circuitele de putere conform IEC 60947
Capacitate nominală de rupere: 550 A la 440 V pentru circuitele de putere conform IEC 60947
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri la 32 A AC-3 Ue <= 440 V, 1,4 milioane de cicluri la 50 A AC-1 Ue <= 440 V, 1,65 milioane de cicluri la 32 A AC-3e Ue <= 440 V
Parametri de control
Tip circuit de control: standard DC
Tehnologie bobină: Diodă limitatoare de vârf bidirecțională încorporată
Timp de funcționare: 63 ±15 % ms închidere, 20 ±20 % ms deschidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Conexiuni
Conectori - terminale: Circuit de control: terminale cu arc 1 2,5 mm² - rigiditate cablu: cablu flexibil fără izolație, Circuit de control: terminale cu arc 2 2,5 mm² - rigiditate cablu: cablu flexibil fără decupare, Circuit de alimentare: terminale cu arc 1 4 mm² - rigiditate cablu: cablu flexibil fără decupare, Circuit de alimentare: cleme cu arc 2 4 mm² - rigiditate cablu: cablu flexibil fără decupare
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatura ambiantă admisibilă în jurul dispozitivului: -40...60 °C, 60...70 °C cu reducere a puterii nominale
Altitudine de funcționare: 0...3000 m
Dimensiuni și greutate
Înălțime: 99 mm
Lățime: 45 mm
Adâncime: 101 mm
Greutate netă: 0,535 kg
