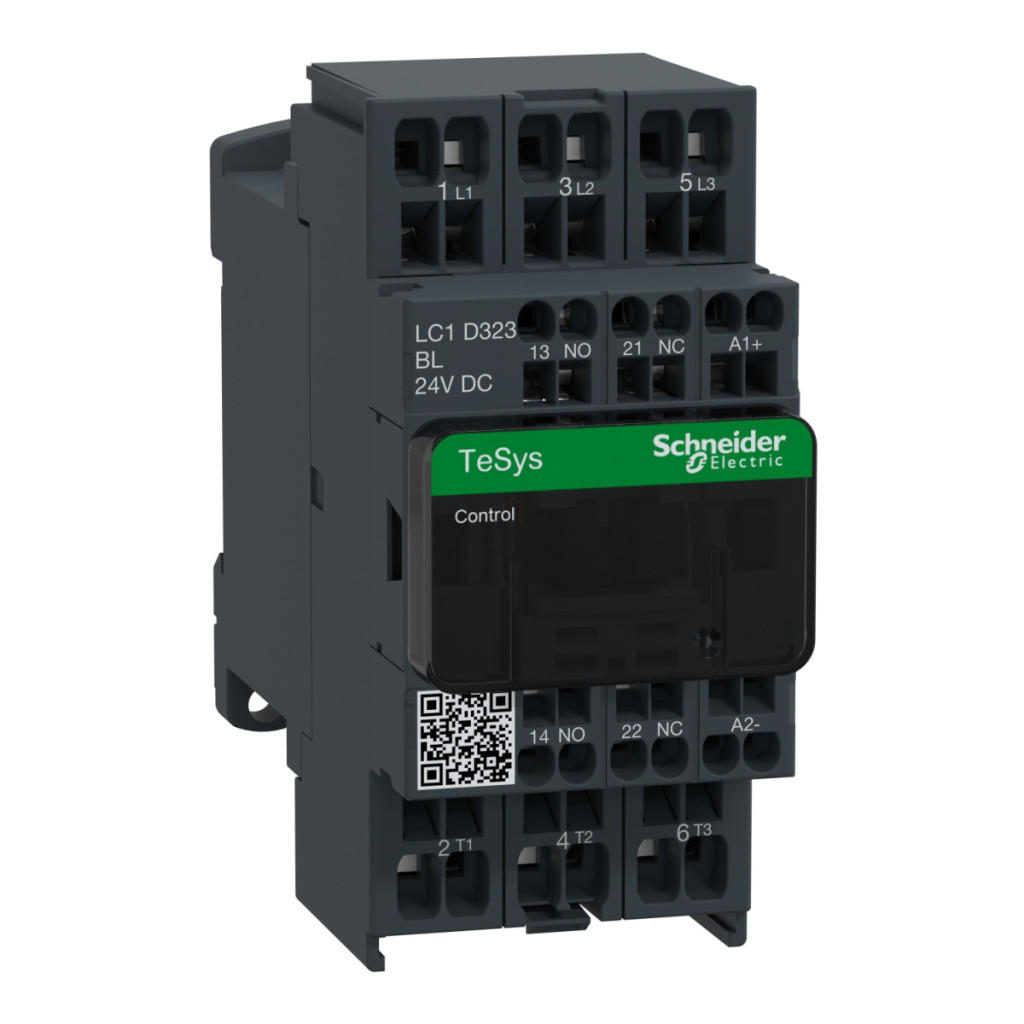

Contactorul Schneider Electric TeSys Deca LC1D323BL este un dispozitiv de comutare extrem de fiabil și versatil, conceput special pentru aplicații cu motoare și comutarea sarcinilor rezistive. Acest contactor cu 3 poli și terminale cu arc este alegerea ideală pentru mediile industriale în care durata lungă de viață și funcționarea precisă sunt cerințe esențiale. Acest membru al familiei de produse TeSys Deca are un curent nominal de funcționare de 32 A în aplicații AC-3 și AC-3e și de 50 A în aplicații AC-1, ambele până la 440 V. Contactorul este echipat cu o bobină de control de 24 V CC cu consum redus, care permite o funcționare mai eficientă din punct de vedere energetic. Dioda bidirecțională de limitare a vârfurilor încorporată oferă protecție împotriva supratensiunii, sporind și mai mult fiabilitatea și durata de viață a sistemului. Versatilitatea sa în aplicațiile cu motoare este bine ilustrată de faptul că este adecvat pentru controlul motoarelor cu puteri nominale diferite: motoare de 7,5 kW la 220-230 V c.a., motoare de 15 kW la 380-400 V și 415-440 V c.a. și motoare de 18,5 kW la 500 V și 660-690 V c.a., atât în categoria AC-3, cât și în categoria AC-3e. Caracteristica sa unică este nivelul de fiabilitate de siguranță de B10d = 1.369.863 cicluri la sarcină nominală și B10d = 20.000.000 cicluri la sarcină mecanică, ceea ce reprezintă o valoare remarcabilă în aplicațiile industriale. Durata sa de viață mecanică este de 30 de milioane de cicluri de comutație, iar durata de viață electrică este de 1,65 milioane de cicluri la o sarcină de 32 A AC-3 și 1,4 milioane de cicluri la o sarcină de 50 A AC-1, până la 440 V. Contactorul este ușor de conectat datorită terminalelor cu arc care acceptă cabluri cu secțiune transversală de 2,5 mm² în circuitul de control și cabluri cu secțiune transversală de 4 mm² în circuitul principal. Dispozitivul are o configurație de contact auxiliar de 1NO + 1NC, care sunt conectate mecanic și contactate în oglindă în conformitate cu IEC 60947-4-1. Dispozitivul are un timp de funcționare de 77 ±15% ms pentru închidere și 25 ±20% ms pentru deschidere, cu o constantă de timp de 40 ms. Frecvența maximă de funcționare este de 3600 operații de comutare/oră la 60 °C. Contactorul Schneider Electric LC1D323BL se remarcă, de asemenea, prin dimensiunile sale compacte (lățime: 45 mm, înălțime: 99 mm, adâncime: 101 mm) și cântărește doar 0,535 kg. Dispozitivul poate fi montat pe o placă sau șină, ceea ce îl face flexibil pentru utilizare într-o varietate de medii de instalare. Panoul frontal cu clasă de protecție IP20 oferă o protecție adecvată împotriva contactului accidental, în timp ce dispozitivul funcționează în mod fiabil într-un interval de temperatură de la -40 °C la +60 °C și poate fi utilizat cu performanțe reduse între 60 °C și 70 °C. LC1D323BL este conform cu numeroase standarde internaționale, inclusiv IEC 60947-4-1, EN 60947-4-1, CSA C22.2 Nr. 14, și are diverse certificări, cum ar fi RINA, DNV, BV, CCC, GOST, GL și LROS.
Date tehnice contactoare Schneider Electric TeSys Deca LC1D323BL
Caracteristici principale
Familia de produse: TeSys Deca
Tipul produsului: Contactoare
Denumire scurtă: LC1D
Aplicație contactoare: Comanda motoarelor, Sarcina rezistivă
Categorie de utilizare: AC-1, AC-4, AC-3, AC-3e
Descrierea polilor: 3P
Tensiune nominală de funcționare: Circuit de alimentare: <= 690 V CA 25...400 Hz, Circuit de transmisie a puterii: <= 300 V c.c. Curent nominal de funcționare: 32 A (la <60 °C) la <= 440 V c.a. Circuit de transmisie a puterii AC-3, 50 A (la <60 °C) la <= 440 V c.a. pentru circuitul de transmisie a energiei AC-1, 32 A (la <60 °C) la <= 440 V c.a. pentru circuitul de transmisie a energiei AC-3e
Tensiune circuit de comandă: 24 V c.c. Date suplimentare Puterea motorului kW: 7,5 kW 220...230 V c.a. 50/60 Hz (AC-3), 15 kW 380...400 V c.a. 50/60 Hz (AC-3), 15 kW 415...440 V c.a. 50/60 Hz (AC-3), 18,5 kW 500 V c.a. 50/60 Hz (AC-3), 18,5 kW 660...690 V c.a. 50/60 Hz (c.a.-3), 7,5 kW 400 V c.a. 50/60 Hz (c.a.-4), 7,5 kW 220...230 V c.a. 50/60 Hz (c.a.-3e), 15 kW 380...400 V c.a. 50/60 Hz (AC-3e), 15 kW 415...440 V c.a. 50/60 Hz (AC-3e), 18,5 kW 500 V c.a. 50/60 Hz (AC-3e), 18,5 kW 660...690 V CA 50/60 Hz (AC-3e) Puterea motorului CP: 2 CP pentru motoare monofazate de 115 V CA 50/60 Hz, 5 CP pentru motoare monofazate de 230/240 V CA 50/60 Hz, 10 CP 200/208 V c.a. 50/60 Hz pentru motoare trifazate, 10 CP 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 20 CP 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 25 CP 575/600 V c.a. 50/60 Hz pentru motoare trifazate
Cod de compatibilitate: LC1D
Compoziția contactului polului: 3 NO
Capac de protecție: Da
Curent termic convențional în aer liber: 10 A (la 60 °C) pentru circuite de semnalizare, 50 A (la 60 °C) pentru circuite de alimentare
Capacitate nominală de comutare Irms: 140 A CA pentru circuite de semnalizare conform IEC 60947-5-1, 250 A CC pentru circuite de semnalizare conform IEC 60947-5-1, 550 A la 440 V pentru circuite de putere conform IEC 60947
Capacitate nominală de întrerupere: 550 A la 440 V pentru circuitele de alimentare conform IEC 60947. Caracteristici electrice Impedanță medie: 2 mOhm - Ith 50 A la 50 Hz pentru circuitele de alimentare. Disipare de putere pe pol: 2 W AC-3, 5 W AC-1, 2 W AC-3e
Tensiune nominală de izolare: Circuit de alimentare: 690 V conform IEC 60947-4-1, Circuit de alimentare: 600 V certificat CSA, Circuit de alimentare: 600 V certificat UL, Circuit de semnalizare: 690 V conform IEC 60947-1, Circuit de semnalizare: 600 V certificat CSA, Circuit de semnalizare: 600 V certificat UL
Categorie de supratensiune: III
Grad de poluare: 3 Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947 Fiabilitate și durată de viață B10d = 1.369.863 cicluri ale contactorului la sarcina nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri pentru contactoare cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri pentru 32 A AC-3 cu Ue <= 440 V, 1,4 milioane de cicluri la 50 A AC-1 cu Ue <= 440 V, 1,65 milioane de cicluri la 32 A AC-3e cu Ue <= 440 V. Control și conexiuni Tip circuit de control: DC cu consum redus Tehnologie bobină: Supresor bidirecțional cu diodă limitatoare de vârf încorporat
Limite de tensiune ale circuitului de control: 0,1...0,3 Uc (-40...70 °C): eliberare DC, 0,8...1,25 Uc (-40...60 °C): funcționare DC, 1...1,25 Uc (60…70 °C): curent continuu de funcționare
Putere de pornire în W: 2,4 W (la 20 °C)
Consum continuu de energie în W: 2,4 W la 20 °C
Timp de funcționare: 77 ±15 % ms închidere, 25 ±20 % ms deschidere
Constantă de timp: 40 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici fizice
Conexiuni - blocuri terminale: Circuit de comandă: borne cu arc 1 2,5 mm² - rigiditate cablu: fără capăt flexibil, Circuit de comandă: borne cu arc 2 2,5 mm² - rigiditate cablu: fără capăt flexibil, Circuit de alimentare: blocuri terminale cu arc 1 4 mm² - rigiditate cablu: fără capăt flexibil, Circuit de alimentare: blocuri terminale cu arc 2 4 mm² - rigiditate cablu: fără capăt flexibil
Configurație contact auxiliar: 1 NO + 1 NC
Tip contact auxiliar: comutat mecanic 1 NO + 1 NC conform IEC 60947-5-1, contact oglindă 1 NC conform IEC 60947-4-1
Frecvența circuitului de semnalizare: 25...400 Hz
Tensiune minimă de comutare: 17 V pentru circuitul de semnalizare
Curent minim de comutare: 5 mA pentru circuitul de semnalizare
Rezistență de izolație: > 10 MOhm pentru circuitul de semnalizare
Proprietăți mecanice
Timp de suprapunere: 1,5 ms între contactele NC și NO la oprire, 1,5 ms între contactele NC și NO la pornire
Montare: Placă, șină
Înălțime: 99 mm
Lățime: 45 mm
Adâncime: 101 mm
Greutate netă: 0,535 kg
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30 Rezistență climatică: conform IACS E10 expunere la căldură umedă, conform IEC 60947-1 Anexa Q Categoria D expunere la căldură umedă Temperatura admisibilă a aerului ambiant în jurul dispozitivului: -40 până la 60 °C, 60 până la 70 °C cu reducere a puterii
Altitudine de funcționare: 0 până la3000 m. Rezistență la foc: 850 °C conform IEC 60695-2-1. Rezistență la flacără: V1 conform UL 94. Robustețe mecanică: Vibrații cu contactor deschis (2 Gn, 5...300 Hz), vibrații cu contactor închis (4 Gn, 5...300 Hz), impacturi cu contactor închis (15 Gn până la 11 ms), impacturi cu contactor deschis (8 Gn până la 11 ms)
