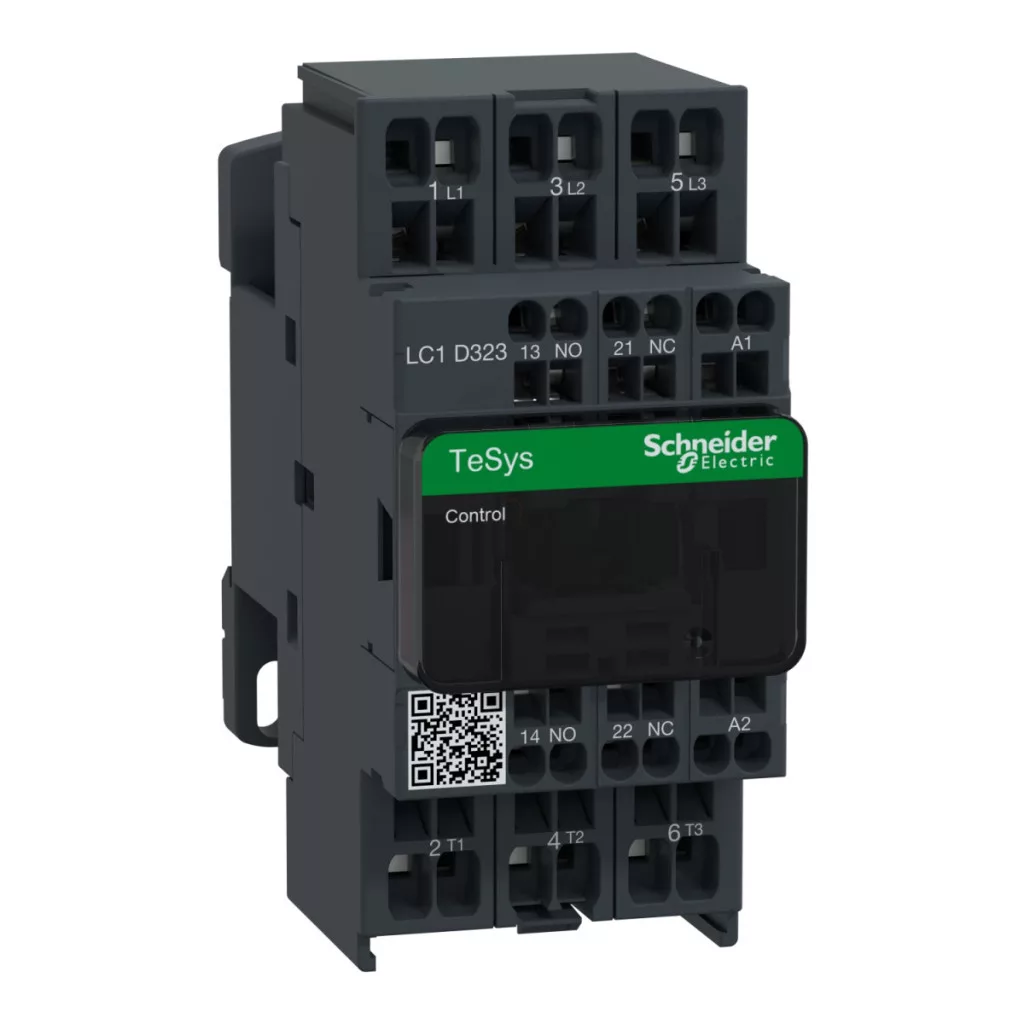

Contactorul Schneider Electric TeSys Deca LC1D323F7 este un dispozitiv de comutare industrial de înaltă performanță, conceput în principal pentru aplicații de control al motoarelor și comutare a puterii. Acest contactor cu 3 poli (3NO) este deosebit de potrivit pentru controlul sarcinilor rezistive și al motoarelor din categoriile de aplicații AC-1, AC-3, AC-3e și AC-4, ceea ce îl face extrem de versatil pentru utilizarea în automatizarea industrială. Modelul LC1D323F7 are un curent nominal de funcționare de 32 A în categoriile AC-3 și AC-3e, în timp ce în aplicațiile AC-1 poate suporta curenți de până la 50 A (la temperaturi ambientale sub 60 °C). Performanța contactorului este remarcabilă în aplicațiile de control al motoarelor: este potrivit pentru controlul motoarelor cu o putere nominală de până la 15 kW într-o rețea de 380-400 V c.a. și 18,5 kW într-o rețea de 660-690 V c.a. Produsul oferă o compatibilitate largă cu diferite puteri ale motoarelor: 2 CP pentru motoare monofazate la 115 V c.a., până la 5 CP la 230/240 V c.a., în timp ce pentru motoarele trifazate, puterea variază de la 10 CP la 200/208 V c.a. la 25 CP la 575/600 V c.a. Tensiunea bobinei de control a contactorului este de 110 V c.a. 50/60 Hz, care este tensiunea de control utilizată în mod obișnuit în mediile industriale. Tehnologia bobinei nu include un modul de filtrare a interferențelor încorporat. Consumul de energie al bobinei este de 70 VA la pornire și de numai 7-7,5 VA în modul de menținere, permițând o funcționare eficientă din punct de vedere energetic. Contactorul are o frecvență de funcționare extrem de ridicată, de până la 3600 de cicluri de comutare/oră la 60 °C, ceea ce îl face ideal pentru aplicații cu cicluri de comutare intensive. Durata de viață mecanică este de 15 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,65 milioane de cicluri în categoriile AC-3 și AC-3e și de 1,4 milioane de cicluri în categoria AC-1, asigurând o durabilitate remarcabilă chiar și în medii industriale solicitante.
Date tehnice Schneider Electric TeSys Deca LC1D323F7
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumirea scurtă a produsului: LC1D
Aplicație: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-4, AC-1, AC-3, AC-3e
Descriere poli: 3P
Configurație poli: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz, Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare [Ie]: 32 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-3, 50 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-1, 32 A (<60 °C) <= 440 V c.a. în circuitul de alimentare AC-3e
Tensiune circuit de control [Uc]: 110 V c.a. 50/60 Hz
Tensiune de izolare [Ui]: Circuit de alimentare: 690 V conform IEC 60947-4-1, Circuit de semnalizare: 690 V conform IEC 60947-1
Rezistență la tensiune de impuls [Uimp]: 6 kV conform IEC 60947
Tip circuit de control: CA 50/60 Hz
Impedanță medie: 2 mOhm - Ith 50 A în circuit de alimentare 50 Hz
Disipare de putere pe pol: 2 W AC-3, 5 W AC-1, 2 W AC-3e
Putere de pornire în VA: 70 VA 60 Hz cos phi 0,75 (la 20 °C), 70 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum continuu de energie în VA: 7,5 VA 60 Hz cos phi 0,3 (la 20 °C), 7 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 2...3 W la 50/60 Hz
Puterea motorului
Puterea motorului în kW: 7,5 kW 220...230 V c.a. 50/60 Hz (AC-3), 15 kW 380...400 V c.a. 50/60 Hz (c.a.-3), 15 kW 415...440 V c.a. 50/60 Hz (c.a.-3), 18,5 kW 500 V c.a. 50/60 Hz (c.a.-3), 18,5 kW 660...690 V c.a. 50/60 Hz (c.a.-3)
2 CP 115 V CA 50/60 Hz pentru motoare monofazate, 5 CP 230/240 V CA 50/60 Hz pentru motoare monofazate, 10 CP 200/208 V CA 50/60 Hz pentru motoare trifazate, 20 CP 460/480 V CA 50/60 Hz pentru motoare trifazate
Caracteristici de funcționare
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri 32 A AC-3 Ue <= 440 V, 1,4 milioane de cicluri 50 A AC-1 Ue <= 440 V, 1,65 milioane de cicluri 32 A AC-3e Ue <= 440 V
Timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Limite de tensiune ale circuitului de control: 0,3...0,6 Uc (-40...70 °C): eliberare CA 50/60 Hz, 0,8...1,1 Uc (-40...60 °C): funcționare CA 50 Hz
Conexiuni
Conectori - terminale: Circuit de control: terminale cu arc 1 2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului, Circuit de alimentare: terminale cu arc 1 4 mm² - rigiditate cablu: fără capăt flexibil al cablului
Cuplu de strângere: Circuit de control: 1,7 N.m - pentru borne cu șurub - cu șurubelniță Pozidriv 2, Circuit de alimentare: 2,5 N.m - pentru borne cu șurub - cu șurubelniță Pozidriv 2
Contacte auxiliare
Configurație contacte auxiliare: 1 NO + 1 NC
Tip contact auxiliar: Comutat mecanic 1 NO + 1 NC conform IEC 60947-5-1, Contact oglindă 1 NC conform IEC 60947-4-1
Frecvență circuit de semnalizare: 25...400 Hz
Tensiune minimă de comutație: 17 V în circuitul de semnalizare
Curent minim de comutație: 5 mA în circuitul de semnalizare
Rezistență de izolație: > 10 MOhm în circuitul de semnalizare
Caracteristici fizice
Grad de protecție IP: IP20 partea frontală conform IEC 60529
Suport de montare: Placă, șină
Temperatură ambiantă admisibilă în jurul dispozitivului: -40…60 °C, 60…70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Înălțime: 99 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,375 kg
