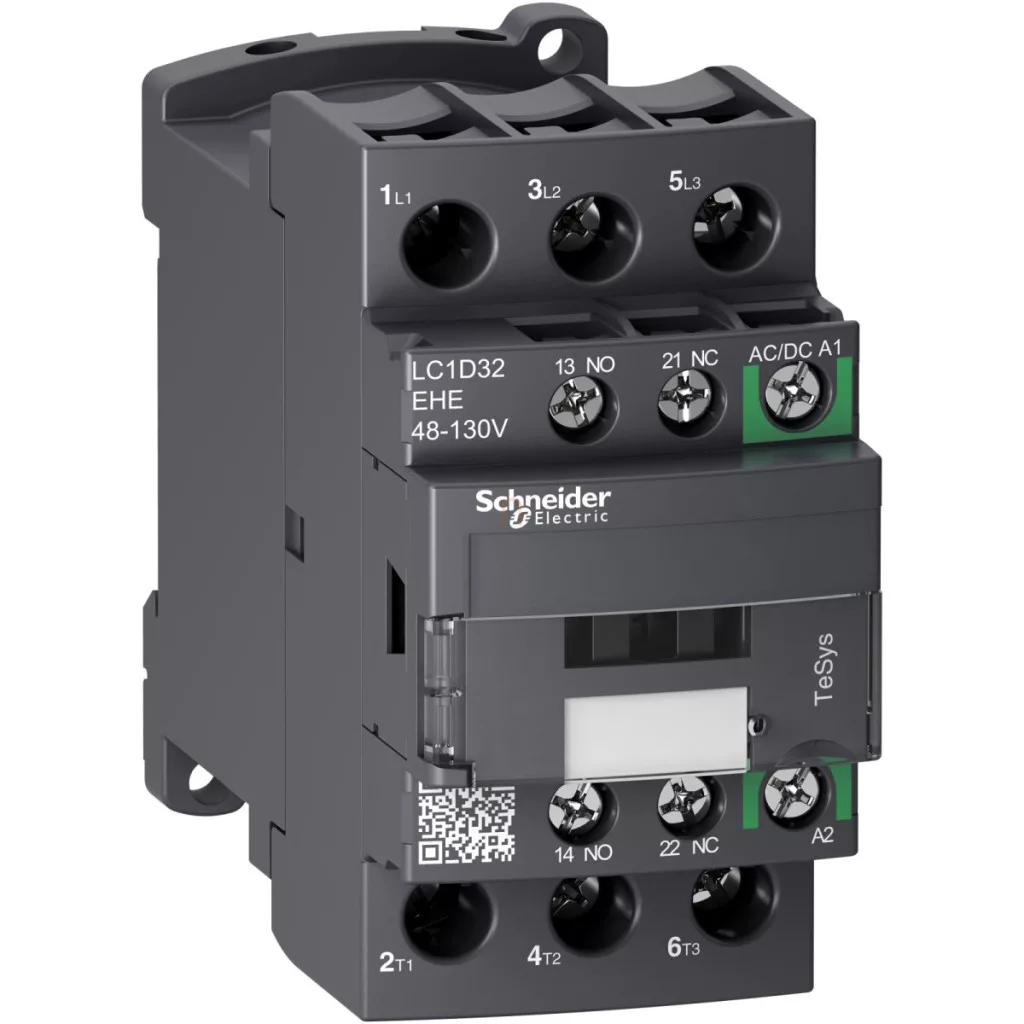

Contactor TESYS D GREEN-3P 440V 32A 60VAC LC1D32EHE Schneider
Contactor TESYS D GREEN-3P 440V 32A 60VAC. Gama de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiunea circuitului de comandă: 48...130 V AC 50/60 Hz, 48...130 V DC - tip bobină: electronică AC/DC - compoziția contactelor auxiliare: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 50 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: 140 A circuit de semnalizare la CA conform IEC 60947-5-1, 250 A circuit de semnalizare la CC conform IEC 60947-5-1, Circuitul principal la 550 A -440 V este conform cu IEC 60947 - Curent nominal de scurtcircuit de rezistență Icw: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 138 A <= 40 °C 1 minut circuit principal, 140 A 100 ms circuit de semnalizare, 260 A <= 40 °C 10 s circuit principal, 430 A <= 40 °C 1 s circuit principal, 60 A <= 40 °C 10 minute circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare conform IEC 60947-5-1, 63 A gG - <= 690 V coordonare tip 1, circuit principal în cazul coordonării, 63 A gG - <= 690 V coordonare tip 2, circuit principal în cazul coordonării - tensiune nominală de izolație Ui: circuitul principal la 690 V este conform cu IEC 60947-4-1, la 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - pierdere de putere pe pol: 2 W AC-3, 5 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip de conectare: circuit de comandă: borne de strângere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: rigid, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: rigid - cuplu de strângere: circuit principal: 2,5 N.m - lângă cleme de strângere cu șurub - cu șurubelniță nr. 2 Philips, circuit principal: 2,5 N.m - lângă cleme de strângere cu șurub - cu șurubelniță cu placă de Ø 6 mm, circuit de comandă: 1,7 N.m - lângă cleme de strângere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,7 N.m - lângă cleme de prindere cu șurub - cu șurubelniță Ø 6 mm - durată de funcționare: 20...90 ms deschidere, 45...55 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală a contactorului, conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică a contactorului, conform EN/ISO 13849-1. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
