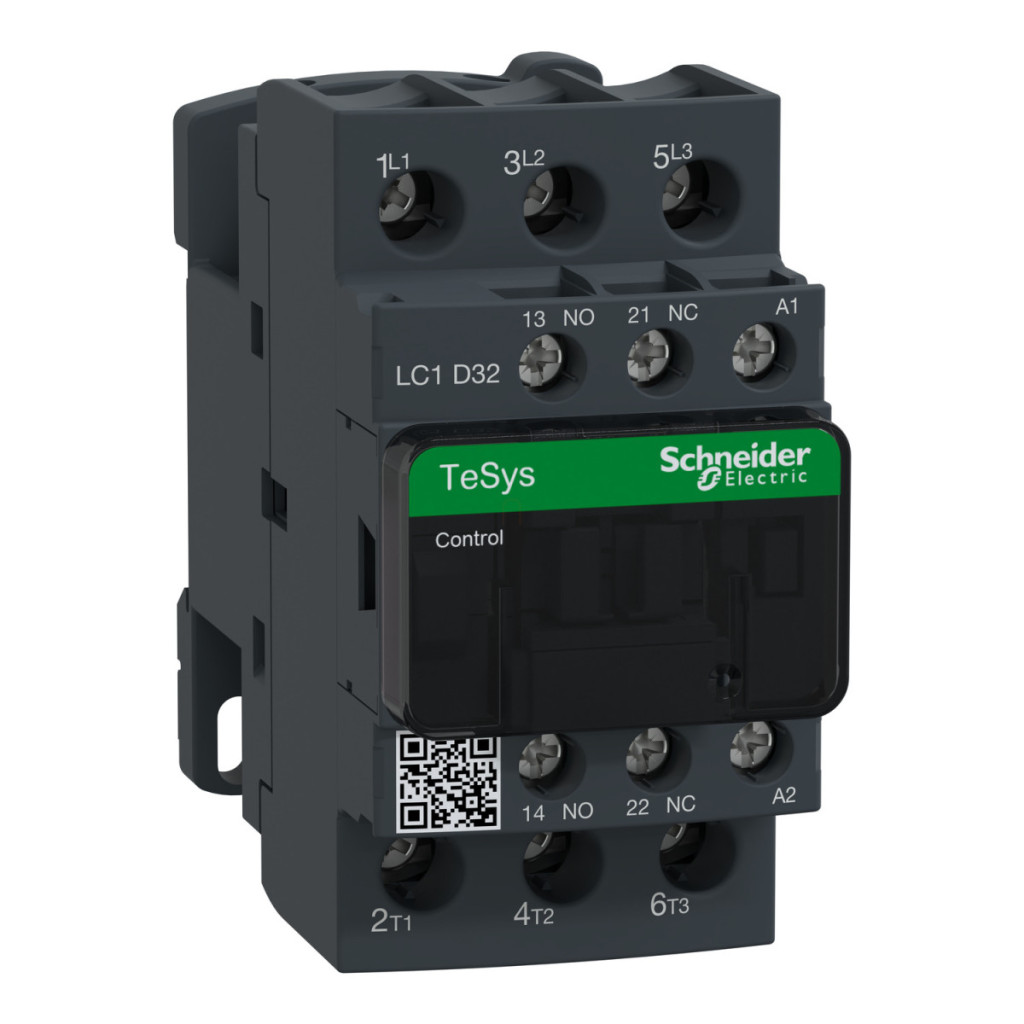

Ca parte a familiei de produse TeSys Deca, comutatorul magnetic LC1D32P7TQ de la Schneider Electric oferă o soluție excelentă pentru aplicații industriale, în special pentru controlul motoarelor. Acest contactor cu 3 poli este proiectat în principal pentru controlul sarcinilor rezistive și al motoarelor, ceea ce îl face universal aplicabil în diverse medii industriale. Dispozitivul poate fi utilizat în categoriile de aplicații AC-1, AC-3 și AC-3e, cu o tensiune maximă de funcționare de 690 V c.a. (în intervalul de frecvență 25-400 Hz). Curentul nominal de funcționare este de 32 A (sub 60 °C) în categoriile AC-3 și AC-3e și de 50 A (sub 60 °C) în categoria AC-1 până la 440 V. Tensiunea circuitului de comandă este de 230 V c.a. 50/60 Hz. Comutatorul magnetic LC1D32P7TQ poate fi utilizat pentru diverse puteri ale motorului, de exemplu până la 15 kW într-o rețea de 380-400 V c.a. (AC-3), până la 7,5 kW pe o rețea de 220-230 V c.a. (AC-3) și până la 18,5 kW pe o rețea de 500 V sau 660-690 V c.a. (AC-3). Dispozitivul are 3 contacte NO (normal deschise) și este livrat standard cu un capac de protecție. Curentul său termic convențional în aer liber este de 50 A în circuitul de alimentare și de 10 A în circuitul de control. Capacitatea sa nominală de comutare este de 450 A la 440 V în circuitul de alimentare și de 140 A c.a. în circuitul de control. Dispozitivul are o durată de viață mecanică extrem de lungă, de 15 milioane de cicluri de comutare. Comutatorul magnetic are un timp de deschidere de 4-19 ms, un timp de închidere de 12-22 ms și o frecvență maximă de funcționare de 3600 operații de comutare/oră la 60 °C. TeSys Deca LC1D32P7TQ are terminale cu șuruburi atât pentru circuitul de control, cât și pentru circuitul de alimentare. Circuitul de control poate fi conectat cu fire rigide sau flexibile de 1-4 mm², în timp ce circuitul de alimentare poate fi conectat cu fire rigide de 1,5-10 mm² sau flexibile de 2,5-10 mm². Cuplul de strângere este de 1,7 Nm pentru circuitul de control și de 2,5 Nm pentru circuitul de alimentare. Contactul auxiliar al comutatorului magnetic are o configurație 1NO+1NC. Dispozitivul este conform cu numeroase standarde și certificări internaționale, inclusiv: CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-4-1, UL 60947-4-1 și IEC 60335-1. Are certificări UL, CCC, BV, CSA, GOST, DNV, GL, RINA, LROS și UKCA. Nivelul său de protecție este IP2X conform standardelor IEC 60529 și VDE 0106. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C în condiții normale de funcționare și între -40 °C și +70 °C în condiții de funcționare cu tensiune de control. Dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării, fără pierderi de performanță. Dimensiunile comutatorului magnetic LC1D32P7TQ sunt: 85 mm înălțime, 45 mm lățime și 92 mm adâncime.
Date tehnice LC1D32P7TQ
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Tipul produsului: Comutator magnetic
Denumire scurtă: LC1D
Aplicație: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-1, AC-3, AC-3e
Descriere poli: 3P
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V AC 25...400 Hz
Curent nominal de funcționare [Ie]: 32 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
50 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-1
32 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
Tensiunea circuitului de control [Uc]: 230 V c.a. 50/60 Hz
Date suplimentare
Puterea motorului kW: 15 kW 380...400 V c.a. 50/60 Hz (AC-3)
7,5 kW 220...230 V c.a. 50/60 Hz (AC-3)
18,5 kW 500 V c.a. 50/60 Hz (AC-3)
18,5 kW 660...690 V c.a. 50/60 Hz (AC-3)
15 kW 415...440 V c.a. 50/60 Hz (AC-3)
7,5 kW 400 V c.a. 50/60 Hz (AC-4)
15 kW 380...400 V c.a. 50/60 Hz (AC-3e)
7,5 kW 220...230 V c.a. 50/60 Hz (AC-3e)
18,5 kW 500 V c.a. 50/60 Hz (AC-3e)
18,5 kW 660...690 V c.a. 50/60 Hz (AC-3e)
15 kW 415...440 V c.a. 50/60 Hz (AC-3e)
Curent termic convențional [Ith]: 10 A (la 60 °C) pentru circuitul de comandă
50 A (la 60 °C) pentru circuitul de alimentare
Capacitate nominală de întrerupere [Irms]: 140 A CA în circuitul de control (conform IEC 60947-5-1)
450 A la 440 V în circuitul de alimentare (conform IEC 60947)
Capacitate nominală de întrerupere: 450 kA la 440 V în circuitele de alimentare (conform IEC 60947)
Valoarea nominală a siguranței: 10 A circuit de control gG (conform IEC 60947-5-1)
63 A <= 690 V circuit de alimentare de tip 1 coordonat
63 A <= 690 V circuit de alimentare de tip 2 coordonat
Impedanță medie: 2 mOhm - Ith 50 A circuit de alimentare 50 Hz
Disipare de putere pe pol: 2 W AC-3
5 W AC-1
2 W AC-3e
Durată de viață mecanică: 15.000.000 de cicluri
Tip circuit de control: AC 50/60 Hz
Tehnologie bobină: Diodă limitatoare de vârf bidirecțională încorporată fără supresor
Timp de funcționare: 4...19 ms deschidere
12...22 ms închidere
Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C
Conexiuni - terminale
Dispozitivul oferă diverse opțiuni de conectare atât pentru circuitele de control, cât și pentru cele de alimentare, cu cabluri de diferite dimensiuni și tipuri.
Cuplu de strângere
Circuit de control: 1,7 N·m - cu șurubelniță plată Ø 6 mm
1,7 N·m - cu șurubelniță Philips nr. 2
1,7 N·m - cu șurubelniță Pozidriv nr. 2
Circuit de alimentare: 2,5 Nm - cu șurubelniță plată Ø 6 mm
2,5 Nm - cu șurubelniță Philips nr. 2
2,5 Nm - cu șurubelniță Pozidriv nr. 2
Contacte auxiliare
Configurație contacte auxiliare: 1 NO + 1 NC
Tensiune minimă de comutare: 17 V pentru circuitul de comandă
Curent minim de comutare: 5 mA pentru circuitul de comandă
Rezistență de izolație: > 10 MOhm pentru circuitul de comandă
Timp fără suprapunere: 1,5 ms între contactele NC și NO la oprire
1,5 ms între contactele NC și NO la pornire
Instalare
Montare: Șină, placă
Condiții de mediu
Standarde: CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-4-1, UL 60947-4-1, IEC 60335-1
Nivel de protecție IP: IP2X (conform IEC 60529), IP2X (conform VDE 0106)
Temperatură ambiantă admisibilă: -5...60 °C, -40...70 °C la Uc
Altitudine de funcționare: 3000 m fără reducerea performanței
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la flacără: V1 (conform UL 94)
Robustețe mecanică: Rezistență la impact a contactorului închis (15 Gn până la 11 ms)
Rezistență la impact a contactorului deschis (8 Gn până la 11 ms)
Rezistență la vibrații a contactorului deschis (2 Gn, 5...300 Hz)
Rezistența la vibrații a contactorului închis (4 Gn, 5...300 Hz)
Dimensiuni și greutate
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 3,75 kg
Cantitate per set: 10 bucăți
