Contactorul magnetic Schneider Electric TeSys Deca Advanced LC1D38KUE reprezintă un exemplu excelent de echipament modern de comutație industrială, fiind alegerea perfectă atât pentru aplicații de comandă a motoarelor, cât și pentru sarcini rezistive. Acest contactor cu configurație 3P(3NO) poate fi utilizat în categoriile de utilizare AC-1, AC-3 și AC-3e, fiind astfel extrem de versatil în mediul industrial. Acest membru al familiei de produse TeSys Deca Advanced are parametri tehnici remarcabili. Curentul nominal de funcționare al contactorului LC1D38KUE este de 50 A pentru aplicații AC-1 și de 38 A pentru aplicații AC-3 și AC-3e, până la o tensiune maximă de 440 V. Tensiunea circuitului de comandă poate fi de 100-250 V CA 50/60 Hz sau 100-250 V CC, ceea ce asigură o flexibilitate semnificativă la conectarea la diferite sisteme de comandă. Gama largă de tensiuni de comandă permite utilizarea contactorului în diverse medii de funcționare, în timp ce tehnologia integrată de limitare bidirecțională a vârfurilor protejează circuitul de comandă. Din punct de vedere al puterii motorului, contactorul LC1D38KUE poate fi utilizat într-o gamă extrem de largă. În aplicațiile AC-3 și AC-3e, acesta poate fi utilizat pentru motoare cu putere de 9 kW pe o rețea de 220-230 V c.a., în timp ce la 380-400 V c.a. este adecvat chiar și pentru motoare cu putere de până la 18,5 kW. La diferite niveluri de tensiune (415 V, 440 V, 500 V, 660-690 V), este, de asemenea, adecvat pentru acționarea motoarelor de 18,5 kW. Exprimat în unități de măsură americane, poate fi utilizat pentru motoare monofazate cu puteri de până la 2 hp (115 V c.a.) și 5 hp (230/240 V c.a.), iar pentru motoare trifazate cu puteri de până la 10 hp (200/208 V c.a., 230/240 V c.a.), 20 hp (460/480 V CA) și 25 hp (575/600 V CA). Acest spectru larg asigură o flexibilitate extraordinară în diverse aplicații industriale. Designul și parametrii tehnici ai dispozitivului asigură fiabilitatea și durata lungă de viață. Panoul frontal cu grad de protecție IP20 oferă o protecție adecvată, în timp ce durabilitatea mecanică este de 15 milioane de cicluri de comutație, iar durata de viață electrică este de 1,8 milioane de cicluri la o sarcină de 35 A AC-3 (≤ 440 V), 0,9 milioane de cicluri la o sarcină de 50 A AC-1 (≤ 440 V), precum și 1,8 milioane de cicluri la o sarcină de 35 A AC-3e (≤ 440 V). Contactorul asigură o rezistență nominală la tensiune de șoc de 6 kV, în conformitate cu standardul IEC 60947. Nivelul de fiabilitate de siguranță este B10d = 1369863 de cicluri la sarcină nominală și B10d = 20000000 de cicluri la sarcină mecanică, conform standardului EN/ISO 13849-1. În ceea ce privește timpii de comutație, funcționează între 45-55 ms la închidere și 20-90 ms la deschidere, iar frecvența maximă de funcționare este de 3600 comutații/oră la 60 °C.

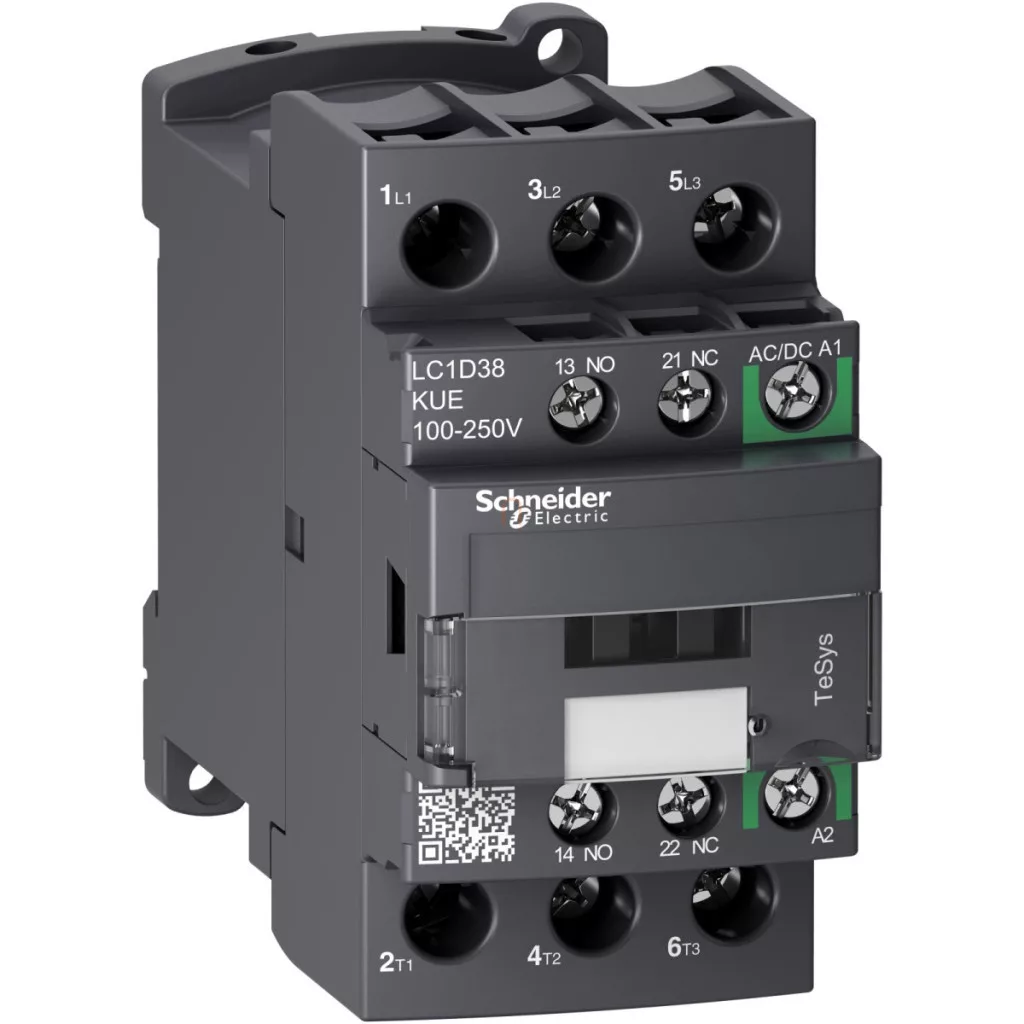

Date tehnice contactor Schneider TeSys Deca Advanced LC1D38KUE
Caracteristici principale
Gama de produse: TeSys Deca Advanced
Tip de produs: Contactor
Denumire scurtă: LC1D
Aplicație: Comanda motoarelor, sarcină ohmică
Categorie de utilizare: AC-1, AC-3, AC-3e
Poli: 3P (3NO)
Tensiune nominală de funcționare: ≤ 690 V CA 25-400 Hz
Curent nominal de funcționare: 50 A (< 60 °C) ≤ 440 V CA-1 circuit de putere
38 A (< 60 °C) ≤ 440 V CA-3 circuit de putere
38 A (< 60 °C) ≤ 440 V CA-3e circuit de putere
Tensiunea circuitului de comandă: 100-250 V CA 50/60 Hz
100-250 V CC
Date suplimentare
Puterea motorului (kW):
9 kW 220-230 V CA 50 Hz (AC-3/AC-3e)
18,5 kW 380-400 V CA 50 Hz (AC-3/AC-3e)
18,5 kW 415/440/500/660-690 V CA 50 Hz (AC-3/AC-3e)
Puterea motorului (CP):
2 CP 115 V CA 60 Hz (motoare monofazate)
5 CP 230/240 V CA 60 Hz (motoare monofazate)
10 CP 200/208 V CA 60 Hz (motoare trifazate)
10 CP 230/240 V CA 60 Hz (motoare trifazate)
20 CP 460/480 V CA 60 Hz (motoare trifazate)
25 CP 575/600 V CA 60 Hz (motoare trifazate)
Cod de compatibilitate: LC1D
Compoziția contactelor: 3 NO
Carcasă de protecție: Da
Curent termic convențional în aer liber:
10 A (60 °C) pentru circuitul de semnalizare
50 A (60 °C) pentru circuitul de putere
Capacitate nominală de scurtcircuit:
140 A pentru circuitul de semnalizare CA (IEC 60947-5-1)
250 A pentru circuitul de semnalizare CC (IEC 60947-5-1)
550 A pentru circuitul de putere de 440 V (IEC 60947)
Capacitate nominală de întrerupere: 550 A pentru circuitul de putere de 440 V (IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică:
1,8 milioane de cicluri 35 A AC-3 Ue ≤ 440 V
0,9 milioane de cicluri 50 A AC-1 Ue ≤ 440 V
1,8 milioane de cicluri 35 A AC-3e Ue ≤ 440 V
Dimensiuni: 85 mm înălțime, 45 mm lățime, 92 mm adâncime
Condiții de funcționare
Grad de protecție: IP20 față (IEC 60529)
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0-3000 m
Rezistență la foc: 850 °C (IEC 60695-2-1)
Rezistență la flacără: V1 (UL 94)
