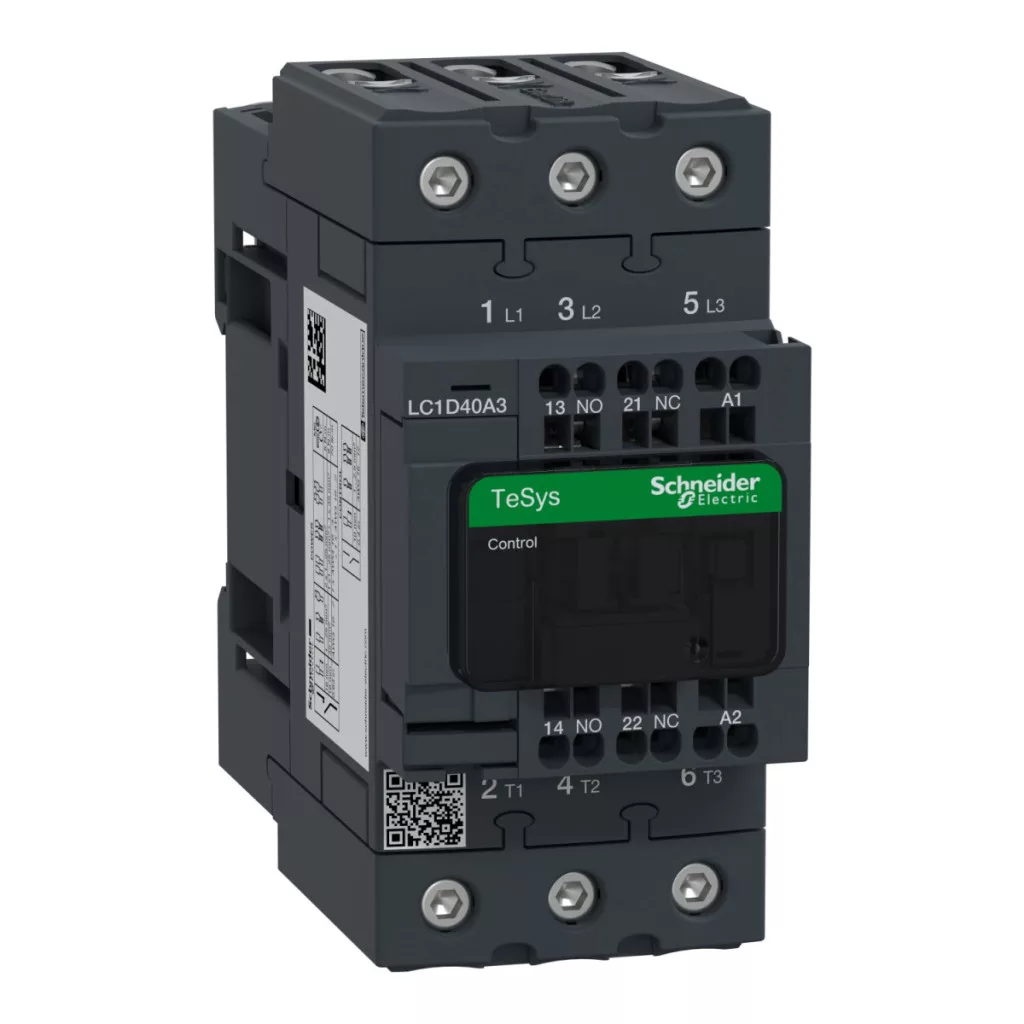

Contactor magnetic Everlink cu 3 poli (AC3, 400V 40A) cu bornieră de comandă cu arc 230V AC 50/60Hz LC1D40A3P7 Schneider
\nRelé de protecție TeSys LC1-D, tripolar, AC-3 440 V 40A, bobină 230 V AC. gamă de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3, AC-4 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: circuit principal în cazul <= 300 V DC, <= 690 V AC 25...400 Hz - curent nominal de funcționare: 40 A (<= 60 °C) -<= 440 V AC pentru circuitul principal AC-3, 60 A (<= 60 °C) - circuit principal la <= 440 V CA AC-1 - putere motor kW: 11 kW - 220...230 V CA 50/60 Hz AC-3, 18,5 kW - 380...400 V CA 50/60 Hz AC-3, 22 kW -415...440 V CA 50/60 Hz AC-3, 22 kW -500 V CA 50/60 Hz AC-3, 30 kW -660...690 V CA 50/60 Hz CA-3, 9 kW -400 V CA 50/60 Hz CA-4 - putere motor LE: 10 LE -200/208 V CA 50/60 Hz pentru motoare trifazate, 10 CP - motoare trifazate la 230/240 V CA 50/60 Hz, 3 CP - motoare monofazate la 115 V CA 50/60 Hz, 30 CP - motoare trifazate la 460/480 V CA 50/60 Hz, 30 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 5 CP - 230/240 V c.a. 50/60 Hz pentru motoare monofazate - configurație contactor suplimentar: 1 NO + 1 NC - categorie de supratensiune: III - Curent termic convențional în aer liber Ith: 10 A - circuit de semnalizare la <= 60 °C, 60 A - circuit principal la <= 60 °C - Putere nominală de pornire Irms: 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, pentru 250 A CC, circuitul de semnalizare este conform cu IEC 60947-5-1, pentru 800 A -440 V, circuitul principal este conform cu IEC 60947 - Icw curent nominal de rezistență la scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 165 A <= 40 °C 1 minut circuit principal, 320 A <= 40 °C 10 s circuit principal, 72 A <= 40 °C 10 minute circuit principal, 720 A <= 40 °C 1 s circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 80 A gG - <= 690 V coordonare tip 1, circuit principal în cazul coordonării, 80 A gG - <= 690 V coordonare tip 2, circuit principal în cazul coordonării - tensiune nominală de izolație Ui: certificări circuit principal la 600 V conform CSA, certificări circuit principal la 600 V conform UL, certificări circuit de semnalizare la 600 V conform CSA, certificări circuit de semnalizare la 600 V conform UL, circuit principal la 690 V conform IEC 60947-4-1, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - durată de viață electrică: 1,4 milioane de cicluri la 60 A AC-1 cu Ue <= 440 V, 1,5 milioane de cicluri la 40 A AC-3 cu Ue <= 440 V - pierdere de putere pe pol: 2,4 W AC-3, 5,4 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: CCC, CSA, GOST, UL - tip de conectare: circuit principal: cleme cu arc de strângere 1 cablu 1...35 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit principal: cleme cu arc de strângere 1 cablu 1...35 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: cleme cu arc de strângere 1 cablu 1...35 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit principal: cleme cu arc de strângere 2 cabluri 1...25 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit principal: cleme cu arc de strângere 2 cabluri 1...25 mm² - rigiditatea cablului: flexibil - cu, cu capăt de cablu, circuit principal: cleme cu arc de strângere 2 cabluri 1...25 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: cleme cu arc 1 cablu 0,75...2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: cleme cu arc 2 cabluri 0,75...2,5 mm² - rigiditatea cablului: flexibil - fără terminare de cablu - cuplu de strângere: circuit principal: 8 N.m - lângă conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm - timp de funcționare: 12...26 ms închidere, 4...19 ms deschidere - nivel de fiabilitate: B10d = 1369863 cicluri cu sarcină nominală, conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 6 milioane de cicluri. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se integrează perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic Everlink tripolar (AC3, 400 V, 40 A) cu bornă de comandă cu arc, 230 V c.a., 50/60 Hz
