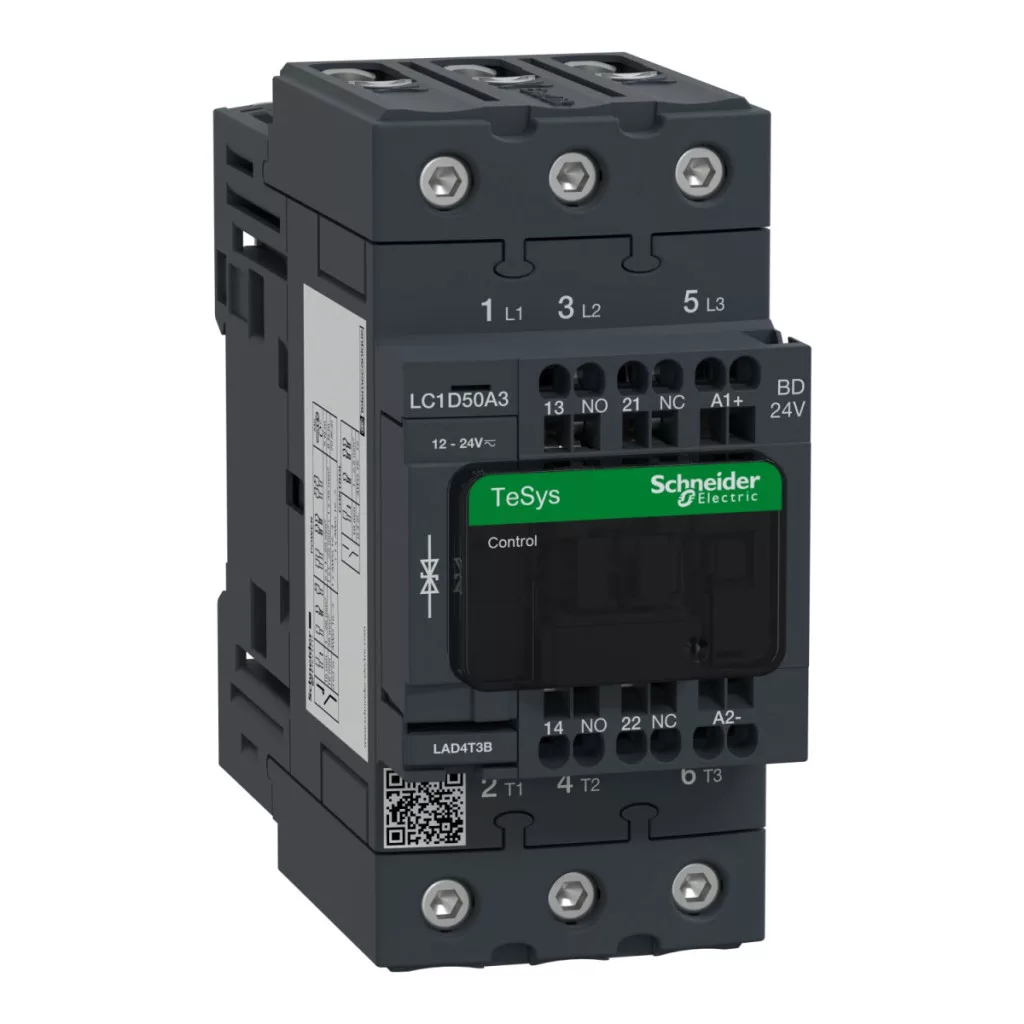

Comutator magnetic Everlink cu 3 poli (AC3, 400 V 50 A) cu bloc terminal de control cu arc 24 V CC LC1D50A3BD Scheider
Comutator magnetic Everlink cu 3 poli (AC3, 400 V 50 A) cu bloc terminal de control cu arc 24 V CC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - desemnarea polilor: 3P - compoziția contactului polilor: 3 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - curent nominal de funcționare: 50 A (<= 60 °C) -<= 440 V c.a. pentru circuitul principal AC-3, 80 A (<= 60 °C) -<= 440 V c.a. Circuit principal AC-1 - putere motor kW: 11 kW -400 V c.a. 50/60 Hz AC-4, 15 kW -220...230 V c.a. 50/60 Hz AC-3, 22 kW -380...400 V c.a. 50/60 Hz AC-3, 25 kW -415 V c.a. 50/60 Hz AC-3, 30 kW -440 V c.a. 50/60 Hz AC-3, 30 kW -500 V c.a. 50/60 Hz AC-3, 33 kW -660...690 V c.a. 50/60 Hz c.a.-3 - puterea motorului CP: 15 CP -200/208 V c.a. 50/60 Hz pentru motoare trifazate, 15 CP -230/240 V c.a. 50/60 Hz pentru motoare trifazate, 3 CP -115 V c.a. 50/60 Hz pentru motoare monofazate, 40 CP -460/480 V c.a. 50/60 Hz pentru motoare trifazate, 40 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 7,5 CP - 230/240 V c.a. 50/60 Hz pentru motoare monofazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A -<= 60 °C pentru circuitul de semnal, 80 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A c.a. pentru circuitul de semnal conform IEC 60947-5-1, 250 A c.c. pentru circuitul de semnal conform IEC 60947-5-1, 900 A -440 V pentru circuitul principal conform IEC 60947 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 208 A <= 40 °C 1 min circuit principal, 400 A <= 40 °C circuit principal 10 s, 810 A <= 40 °C circuit principal 1 s, 84 A <= 40 °C circuit principal 10 min - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare este conform cu IEC 60947-5-1, 100 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare, 100 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 1,1 milioane de cicluri la 80 A AC-1 Ue <= 440 V, 1,45 milioane de cicluri la 50 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 3,7 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: terminale cu arc 1 cablu 1...35 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: terminale cu arc 1 cablu 1...35 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu arc 1 cablu 1...35 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: borne cu arc 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: borne cu arc 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: terminale cu arc 2 cabluri 1...25 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: cleme cu arc 1 cablu 2,5 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: cleme cu arc 2 cabluri 2,5 mm² - rigiditate cablu: flexibil - fără terminare cablu - cuplu de strângere: circuit principal: 8 N.m - cu terminale cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm - timp de funcționare: 16...24 ms deschidere, închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 10 Mcycles. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic Everlink cu 3 poli (AC3, 400 V 50 A) cu bloc terminal de control cu arc 24 V CC
