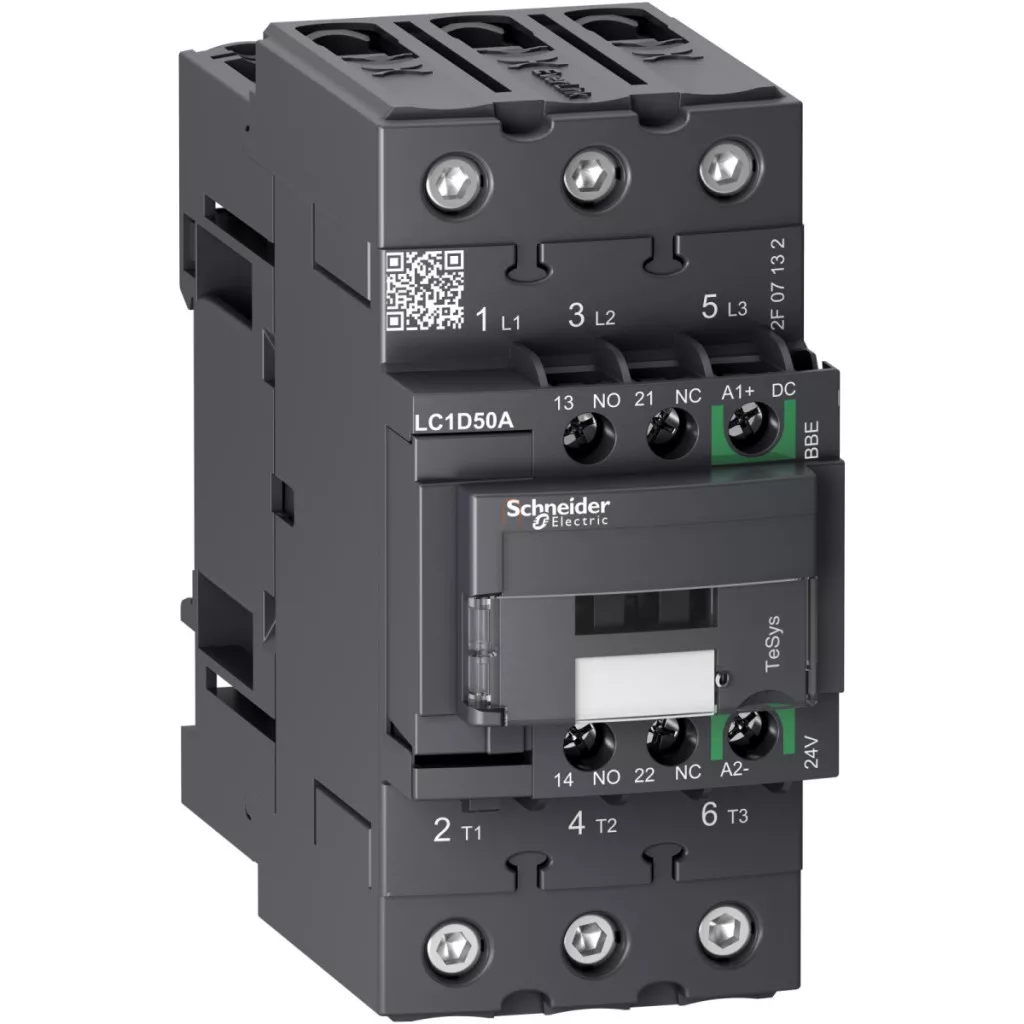

Contactor TESYS D GREEN-3P 440V 50A 24VDC LC1D50ABBE Schneider
\nComutator magnetic TeSys D, 3p, <= 440V, 50A AC-3, bobină 24V DC. Familie de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3 - desemnarea polilor: 3P - compoziția contactului polului: 3 NO - curent nominal de funcționare: 50 A (<= 60 °C) -<= 440 V AC-3 circuit principal, 80 A (<= 60 °C) -<= 440 V AC-1 circuit principal - putere motor kW: 15 kW -220...230 V CA 50 Hz CA-3, 22 kW -380...400 V CA 50 Hz CA-3, 25 kW -415 V CA 50 Hz CA-3, 30 kW -440 V CA 50 Hz CA-3, 30 kW -500 V CA 50 Hz CA-3, 33 kW -660...690 V c.a. 50 Hz c.a.-3 - tip bobină: c.c. consum redus - compoziție contact auxiliar: 1 NO + 1 NC - categorie supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 80 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A DC pentru circuitul de semnal conform IEC 60947-5-1, 900 A -440 V pentru circuitul principal conform IEC 60947 - Icw curent nominal de rezistență la scurtcircuit: 100 A 1 s circuit de semnal, 120 A 500 ms circuit de semnal, 140 A 100 ms circuit de semnalizare, 208 A <= 40 °C 1 min circuit principal, 400 A <= 40 °C 10 s circuit principal, 810 A <= 40 °C 1 s circuit principal, 84 A <= 40 °C 10 min circuit principal - dimensiunea siguranței conectate: 10 A gG circuit de semnalizare conform IEC 60947-5-1, 100 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare, 100 A gG -<= 690 V coordonare tip 2, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 690 V circuit principal conform IEC 60947-4-1, circuitul de semnal de 690 V este conform cu IEC 60947-1 - pierderea de putere pe pol: 3,7 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip conexiune: circuit principal: terminale cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: solid, circuit principal: terminale cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: solid, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: solid, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - cuplu de strângere: circuit principal: 5 N.m - în plus față de borne cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - cu conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de control: 1,7 N.m - cu cleme cu șurub - cu șurubelniță nr. 2. Philips, circuit de control: 1,7 N.m - cu cleme cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 20...120 ms deschidere (cod de dată >= 17221), 20...80 ms deschidere (cod de dată >= 18011), 55...65 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Contactor TESYS D GREEN-3P 440V 50A 24VDC LC1D50ABBE Schneider
Comutator magnetic TeSys D, 3p, <= 440V, 50A AC-3, bobină 24V DC. Familie de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: încărcare rezistivă, control motor - categoria de utilizare: AC-1, AC-3 - desemnarea polilor: 3P - compoziția contactului polului: 3 NO - curent nominal de funcționare: 50 A (<= 60 °C) -<= 440 V AC-3 circuit principal, 80 A (<= 60 °C) -<= 440 V AC-1 circuit principal - putere motor kW: 15 kW -220...230 V CA 50 Hz CA-3, 22 kW -380...400 V CA 50 Hz CA-3, 25 kW -415 V CA 50 Hz CA-3, 30 kW -440 V CA 50 Hz CA-3, 30 kW -500 V CA 50 Hz CA-3, 33 kW -660...690 V c.a. 50 Hz c.a.-3 - tip bobină: c.c. consum redus - compoziție contact auxiliar: 1 NO + 1 NC - categorie supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 80 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A DC pentru circuitul de semnal conform IEC 60947-5-1, 900 A -440 V pentru circuitul principal conform IEC 60947 - Icw curent nominal de rezistență la scurtcircuit: 100 A 1 s circuit de semnal, 120 A 500 ms circuit de semnal, 140 A 100 ms circuit de semnalizare, 208 A <= 40 °C 1 min circuit principal, 400 A <= 40 °C 10 s circuit principal, 810 A <= 40 °C 1 s circuit principal, 84 A <= 40 °C 10 min circuit principal - dimensiunea siguranței conectate: 10 A gG circuit de semnalizare conform IEC 60947-5-1, 100 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare, 100 A gG -<= 690 V coordonare tip 2, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 690 V circuit principal conform IEC 60947-4-1, circuitul de semnal de 690 V este conform cu IEC 60947-1 - pierderea de putere pe pol: 3,7 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip conexiune: circuit principal: terminale cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: solid, circuit principal: terminale cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: solid, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: solid, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - cuplu de strângere: circuit principal: 5 N.m - în plus față de borne cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - cu conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de control: 1,7 N.m - cu cleme cu șurub - cu șurubelniță nr. 2. Philips, circuit de control: 1,7 N.m - cu cleme cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 20...120 ms deschidere (cod de dată >= 17221), 20...80 ms deschidere (cod de dată >= 18011), 55...65 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
