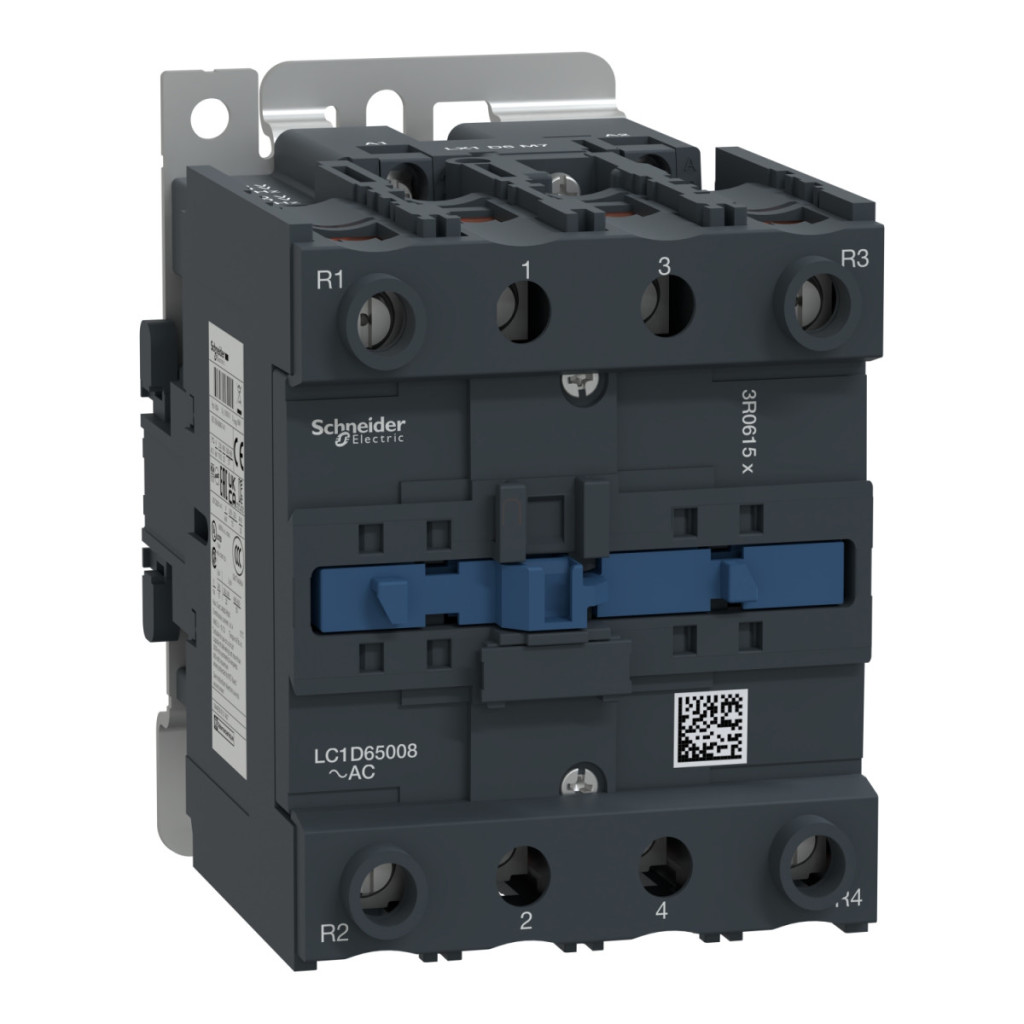

Întrerupător magnetic CA, 80 A (AC1), racord cu șurub, 2Z+2NY poli LC1D65008F7 Schneider
Întrerupător magnetic CA, 80 A (AC1), racord cu șurub, 2Z+2NY poli. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau componentului: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - desemnarea polilor: 4P - compoziția contactelor polilor: 2 NO + 2 NC - Tensiune nominală de funcționare Ue: <= 300 V CC pentru circuitul principal, <= 690 V CA 25...400 Hz pentru circuitul principal - categorie de supratensiune: III - curent nominal de scurtcircuit Icw: 110 A <= 40 °C 10 minute circuit principal, 260 A <= 40 °C 1 minut circuit principal, 520 A <= 40 °C 10 s circuit principal, 900 A <= 40 °C 1 s circuit principal - dimensiunea siguranței conectate: 125 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare, 125 A gG -<= 690 V coordonare tip 2, circuit principal în caz de coordonare - Ui tensiune nominală de izolație: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 690 V circuit principal conform cu IEC 60947-4-1 - capac de protecție: niciunul - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: borne cu șurub 1 cablu 1...35 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: borne cu șurub 1 cablu 1...35 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu șurub 1 cablu 1...35 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: borne cu șurub 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: cleme cu șurub 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - cu capăt de cablu, circuit principal: borne cu șurub 2 cabluri 1...25 mm² - rigiditate cablu: rigid - fără capăt de cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt de cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu capăt de cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără capăt de cablu, circuit de control: terminale cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu capăt de cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără capăt de cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 8 N.m - cu borne cu șurub - cablu 25...35 mm² hexagonal 4 mm, circuit principal: 5 N.m - cu borne cu șurub - cablu 1...25 mm² hexagonal 4 mm, circuit de control: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 12...26 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 6 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
