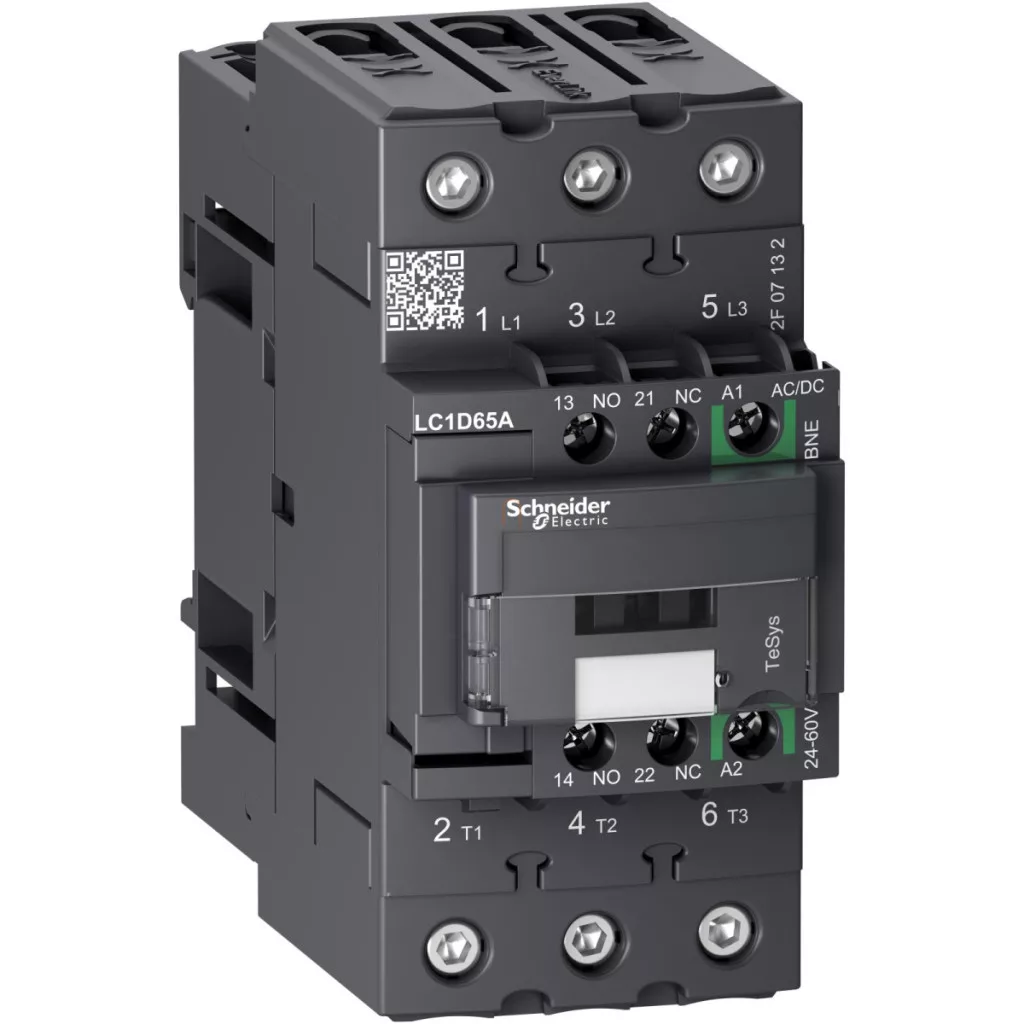

Contactor TESYS D GREEN-3P 440V 65A 24VAC LC1D65ABNE Schneider
\nContactor TESYS D GREEN-3P 440V 65A 24VAC. Gama de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - curent nominal de funcționare: 65 A (<= 60 °C) -<= 440 V AC-3 pentru circuitul principal, 80 A (<= 60 °C) -<= 440 V AC-1 pentru circuitul principal - puterea motorului kW: 18,5 kW -220...230 V CA 50 Hz AC-3, 30 kW -380...400 V CA 50 Hz CA-3, 37 kW -415 V CA 50 Hz CA-3, 37 kW -440 V CA 50 Hz CA-3, 37 kW -500 V CA 50 Hz CA-3, 37 kW -660...690 V CA 50 Hz CA-3 - tensiune circuit de comandă: 24...60 V CA 50/60 Hz, 24...60 V CC - tip bobină: electronică CA/CC - compoziție contact auxiliar: 1 NO + 1 NC - categorie supratensiune: III - curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 80 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: 1000 A - circuitul principal la 440 V este conform cu IEC 60947, 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, 250 A CC pentru circuitul de semnalizare conform IEC 60947-5-1 - Icw curent nominal de scurtcircuit: 100 A 1 s pentru circuitul de semnalizare, 110 A <= 40 °C 10 minute circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 260 A <= 40 °C 1 minut circuit principal, 520 A <= 40 °C 10 s circuit principal, 900 A <= 40 °C 1 s circuit principal - dimensionare siguranță conectată: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 125 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuit principal, 125 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuitul principal - tensiune nominală de izolație Ui: 690 V, circuitul principal este conform cu IEC 60947-4-1, la 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - pierdere de putere pe pol: 6,3 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 nr. 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds Register of Shipping), UL - tip de conectare: circuit principal: conectori cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditatea cablului: rigid, circuit principal: conectori cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditatea cablului: rigid, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: rigid, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: rigid - cuplu de strângere: circuit principal: 5 N.m - lângă conectori cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - lângă conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de comandă: 1,7 N.m - cu cleme de prindere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,7 N.m - cu cleme de prindere cu șurub - cu șurubelniță cu disc de Ø 6 mm - durată de funcționare: 20...120 ms deschidere (cod de dată >= 17221), 20...80 ms deschidere (cod de dată >= 18011), 55...65 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală, conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică, conform EN/ISO 13849-1. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
